Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

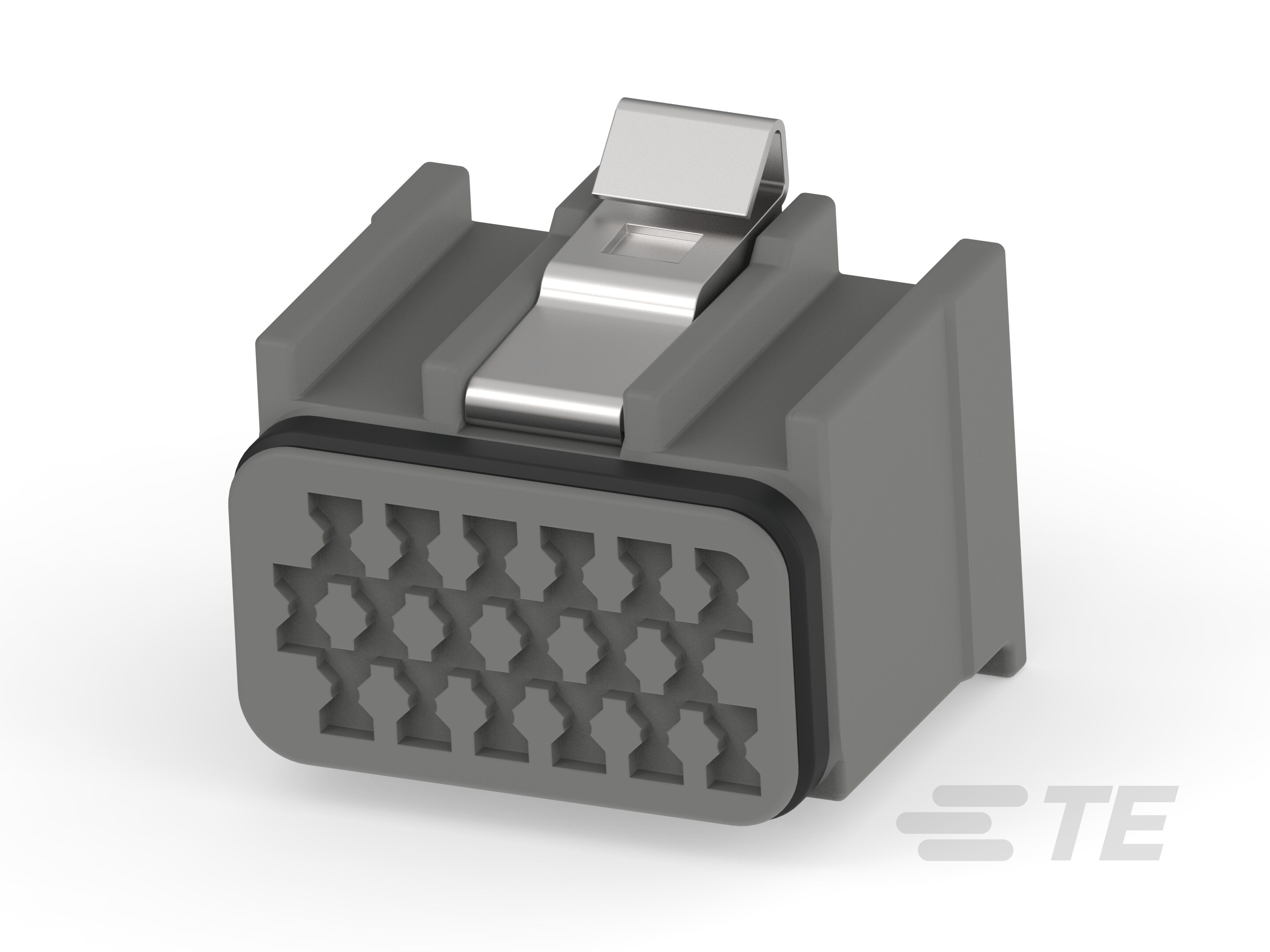

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Forma del conector y de la carcasa :
Rectangular
-
Sistema de conectores :
Cable a dispositivo, Cable a placa, Cable a placa
-
Tipo de conector y de carcasa :
Carcasa para terminales hembra
-
Sellable :
Sí
-
Característica de bloqueo primario :
Integrado en la carcasa
-
Conector mixto e híbrido :
No
Características de la configuración
-
Cantidad de posiciones :
18
-
Cantidad de filas :
3
Características eléctricas
-
Voltaje de operación (VDC):
250
-
Arquitectura del voltaje nominal (V):
12, 24, 42, 48, 80, 90, 125, 240
Características del cuerpo
-
Ángulo de salida del cable :
180°
-
Color primario del producto :
Gris
Características del contacto
-
Tipo de contacto :
Enchufe
-
Tamaño del contacto :
1.3 mm
-
Diámetro del pin de conexión :
1.3 mm [ .051 in ]
Fijación mecánica
-
Alineación de conexión :
Con
-
Tipo de alineación de conexión :
Polarización
-
Alivio de tensión :
Sin
-
Tipo de montaje del conector :
Montaje de cable (colgante libre)
-
Tecnología de aseguramiento de la posición del terminal :
No
Características de la carcasa
-
Material de la carcasa :
PBT GF
-
Línea central (inclinación longitudinal) :
4 mm [ .157 in ]
Dimensiones
-
Espaciado de fila a fila :
4 mm [ .157 in ]
-
Longitud del producto :
25.7 mm [ 1.012 in ]
-
Ancho del producto :
30.2 mm [ 1.189 in ]
-
Alto del conector :
27.3 mm [ 1.075 in ]
Condiciones de uso
-
Temperatura de operación (máx.) (°C):
70, 75, 80, 85, 90, 100, 105, 110, 120, 125
-
Temperatura de operación (máx.) (°F):
158, 167, 176, 185, 194, 212, 221, 230, 248, 257
-
Intervalo de temperatura de operación :
-30 – 125 °C [ -22 – 257 °F ]
Estándares de la industria
-
Índice de inflamabilidad de UL :
UL 94V-0
Características del empaquetado
Otro
-
Capacidad de la tecnología de aseguramiento de posición del conector :
No
-
Con capacidad de reparación :
Sí
