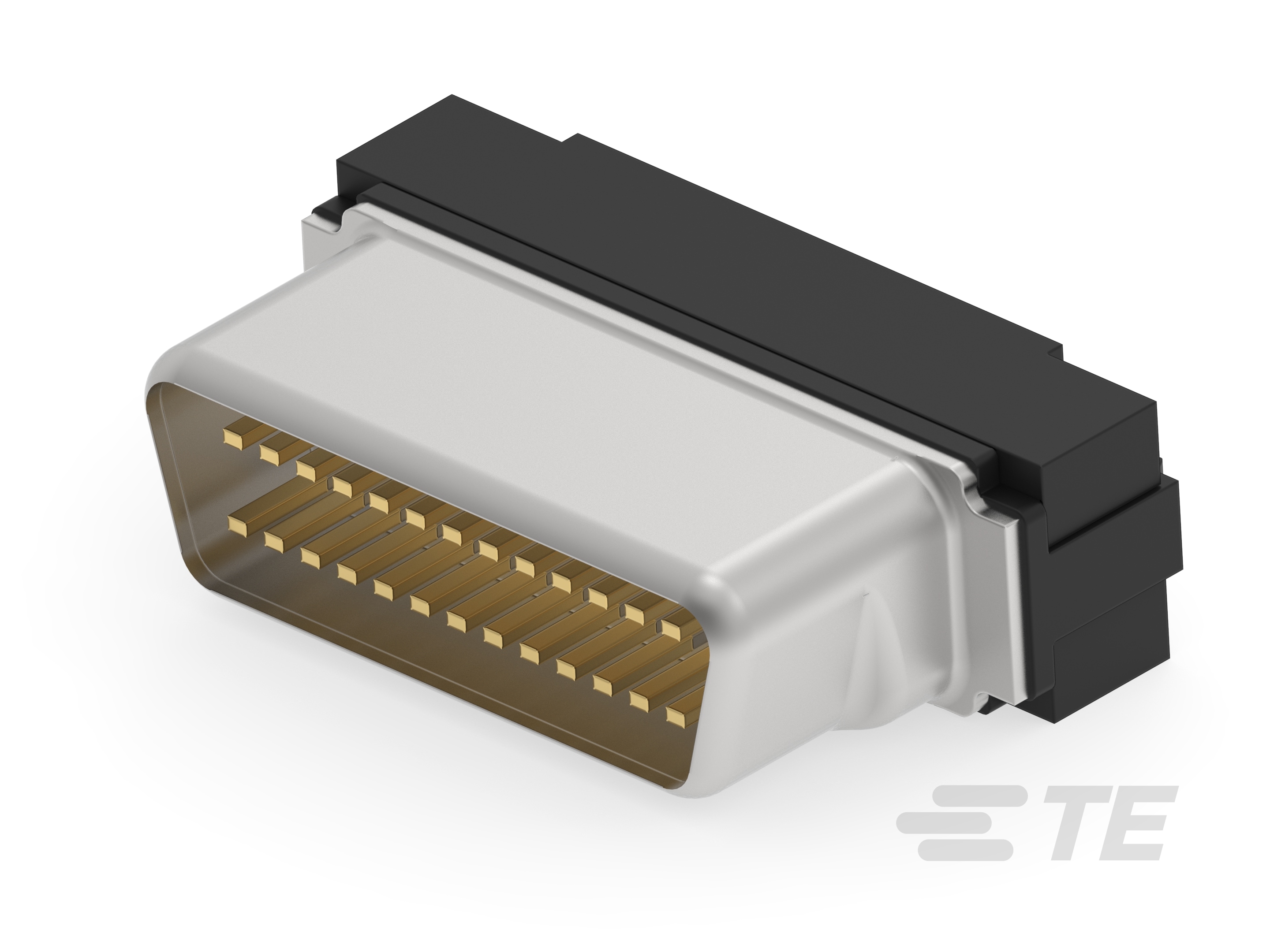

Características del tipo de producto
-
Tipo de conector y de carcasa :
Conector macho
-
Sistema de conectores :
Cable a cable, Cable a cable
-
Tipo de producto del conector :
Juego de conectores
-
El conector y el contacto terminan en :
Alambres y cables
Características de la configuración
-
Cantidad de posiciones :
26
-
Cantidad de filas :
2
-
Brinda compatibilidad con el tipo de hilo y cable :
Cable redondo revestido
Características del cuerpo
-
Color primario del producto :
Negro
-
Material de la tapa :
Poliéster
-
Espaciado en la línea central del cable plano (in):
.025
Características del contacto
-
Material base del contacto :
Bronce fosfórico
-
Material del enchapado secundario del contacto :
Paladio y níquel
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Oro o enchapado en oro
-
Grosor del material de enchapado que se utilizó en el área de conexión del contacto (µin):
30
-
Material del enchapado que se utilizó en el área de terminación del cable :
Estaño-plomo
-
Clasificación de la corriente del contacto (máx.) (A):
1
Características de la terminación
-
Método de terminación al hilo y el cable :
Desplazamiento de aislamiento (IDC)
-
Tipo de tapa de terminación :
Sin sistema de enganche
-
Tapa de terminación :
Con
-
Método de tapa de terminación :
Ensamblado
Fijación mecánica
-
Tipo de retención de la conexión :
Bloques de precisión
-
Retención de la conexión :
Con
-
Tipo de montaje del conector :
Montaje en panel
Características de la carcasa
-
Material de la carcasa :
Poliéster
-
Línea central (inclinación longitudinal) :
1.27 mm [ .05 in ]
Dimensiones
-
Intervalo del diámetro del material aislante compatible :
.81 – .91 mm [ .032 – .036 in ]
-
Diámetro del aislamiento compatible (máx.) (mm):
.91
-
Calibre del cable sólido (mm²):
.05 – .1
-
Calibre del cable sólido (AWG):
30 – 28
-
Calibre del cable (AWG):
30 – 28
-
Calibre del cable (mm²):
.05 – .09
Condiciones de uso
-
Intervalo de temperatura de operación :
-55 – 105 °C [ -67 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Señal
-
Apantallado :
Sí
Estándares de la industria
-
Índice de inflamabilidad de UL :
UL 94V-0
Características del empaquetado
-
Tipo de empaque :
Juego
-
Cantidad de bultos :
21
