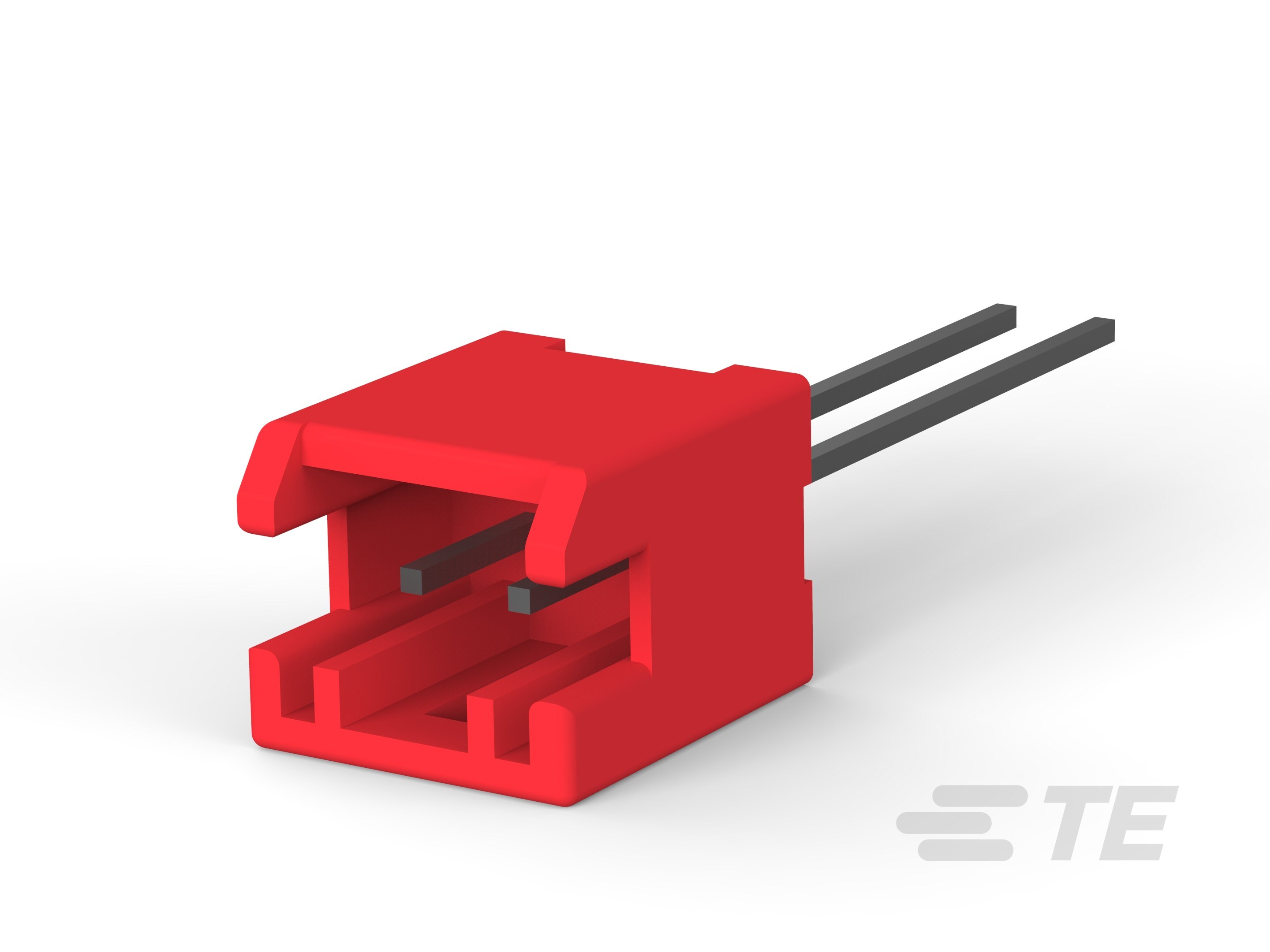

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Tipo de cabezal :
Totalmente blindado
-
Sellable :
No
-
El conector y el contacto terminan en :
Placa de circuito impreso
-
Tipo de montaje del conector PCB :
Cabezal para montaje PCB
Características de la configuración
-
Cantidad de posiciones :
2
-
Cantidad de filas :
1
-
Orientación del soporte para placas para circuitos impresos :
Vertical
Características eléctricas
-
Voltaje de operación (VAC):
50
-
Voltaje de operación (VDC):
50
Características del cuerpo
-
Color primario del producto :
Rojo
Características del contacto
-
Material base del contacto :
Latón
-
Material del enchapado que se utilizó en el área de terminación del contacto de la placa para circuitos impresos :
Estaño
-
Material del enchapado secundario del contacto :
Cobre
-
Acabado del enchapado que se utilizó en el área de conexión del contacto :
Mate
-
Forma y diseño del contacto :
Cuadrado
-
Acabado del material del enchapado que se utilizó en el área de terminación del contacto PCB :
Mate
-
Grosor del material de enchapado que se utilizó en el área de conexión del contacto :
.8 µm [ 31.49 µin ]
-
Grosor del material de la placa inferior del contacto :
.5 – 1.2 µm [ 19.68 – 47.24 µin ]
-
Diseño de contactos :
En línea
-
Grosor del material del enchapado que se utilizó en el área de terminación del contacto PCB :
.8 – 1.6 µm [ 31.49 – 62.99 µin ]
-
Dimensión del poste cuadrado de conexión :
.5 mm [ .02 in ]
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Estaño
-
Tipo de contacto :
Pin
-
Clasificación de la corriente del contacto (máx.) (A):
2.5
Características de la terminación
-
Longitud del poste y la cola a la terminación (mm):
2.8, 16.8
-
Longitud del poste y la cola a la terminación (in):
.11, .661
-
Método de terminación de la placa para circuitos impresos :
Orificio pasante: soldadura
-
Poste cuadrado de terminación y dimensión de la cola :
.5 mm [ .02 in ]
Fijación mecánica
-
Tipo de retención de la conexión :
Sujetador
-
Retención de la conexión :
Con
-
Tipo de alineación de conexión :
Polarización
-
Tipo de montaje del conector :
Montaje en placa
-
Alineación de conexión :
Con
-
Alineación de montaje de la placa para circuitos impresos :
Sin
-
Retención del soporte para placas para circuitos impresos :
Sin
Características de la carcasa
-
Material de la carcasa :
Nailon 66 con fibra de vidrio (GF)
-
Línea central (inclinación longitudinal) :
2.5 mm [ .098 in ]
Dimensiones
-
Grosor de la placa para circuitos impresos (recomendado) :
1.6 mm [ .063 in ]
-
Ancho del conector :
8.2 mm [ .32 in ]
-
Alto del conector :
8.6 mm [ .34 in ]
-
Longitud del conector :
7.5 mm [ .29 in ]
Condiciones de uso
-
Intervalo de temperatura de operación :
-30 – 105 °C [ -22 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Señal
Características del empaquetado
-
Cantidad de bultos :
900
-
Tipo de empaque :
Cinta
