Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

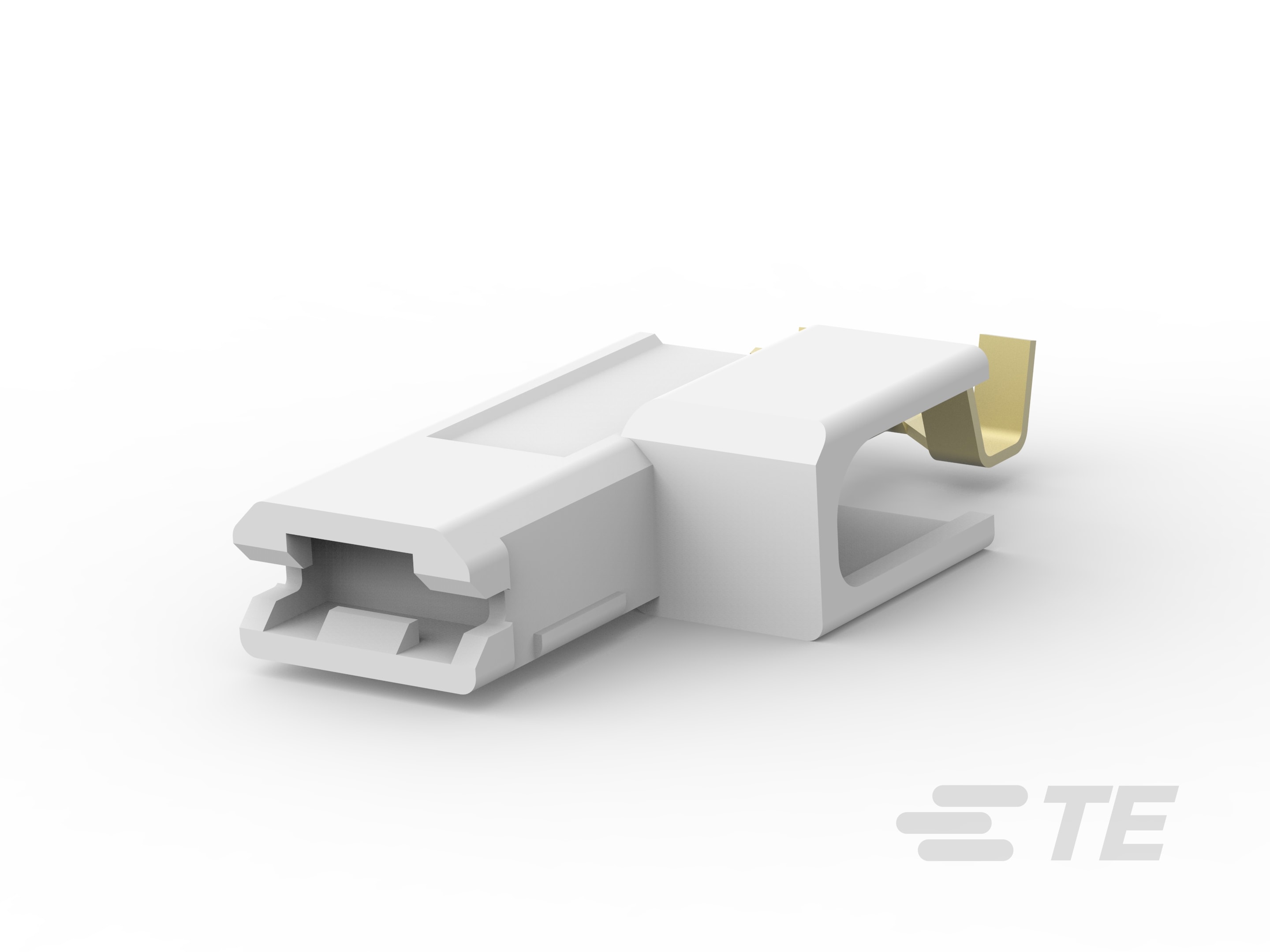

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Fuerza de inserción :
Normal
Características de la configuración
-
Brinda compatibilidad con el tipo de hilo y cable :
Alambre conductor
-
Capacidad de conexión :
Simple
Características eléctricas
-
Clasificación de voltaje (V):
600
Características del cuerpo
-
Material aislante :
Nailon
Características del contacto
-
Tipo de terminal del dispositivo de desconexión rápida :
Receptáculo
-
Ancho de la pestaña de conexión :
4.75 mm [ .187 in ]
-
Grosor de la pestaña de conexión :
.51 mm [ .02 in ]
-
Orientación del terminal :
Bandera
-
Material base del contacto :
Latón
-
Material del enchapado del terminal :
Sin enchapado
-
Tipo de crimpado :
Tab-Lok
-
Tipo de cable cilindro :
Abierto
Características de la terminación
-
El producto termina en :
Alambres y cables
Fijación mecánica
-
Soporte de aislamiento del cable :
Con
Dimensiones
-
Intervalo del diámetro del material aislante compatible :
1.52 – 2.8 mm [ .06 – .11 in ]
-
Longitud del producto :
23.16 mm [ .91 in ]
-
Grosor del material del terminal :
.33 mm [ .013 in ]
-
Calibre del cable (AWG):
22 – 18
-
Calibre del cable (mm²):
.32 – .82
Condiciones de uso
-
Opción de aislamiento :
Con aislamiento total
-
Intervalo de temperatura de operación :
-40 – 150 °C [ -40 – 302 °F ]
Estándares de la industria
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Compatible con organizaciones o normas :
UL
Características del empaquetado
-
Cantidad de bultos :
2400
-
Tipo de empaque :
Barra/carrete
Otro
-
Color del cable cilindro :
Natural
