Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-

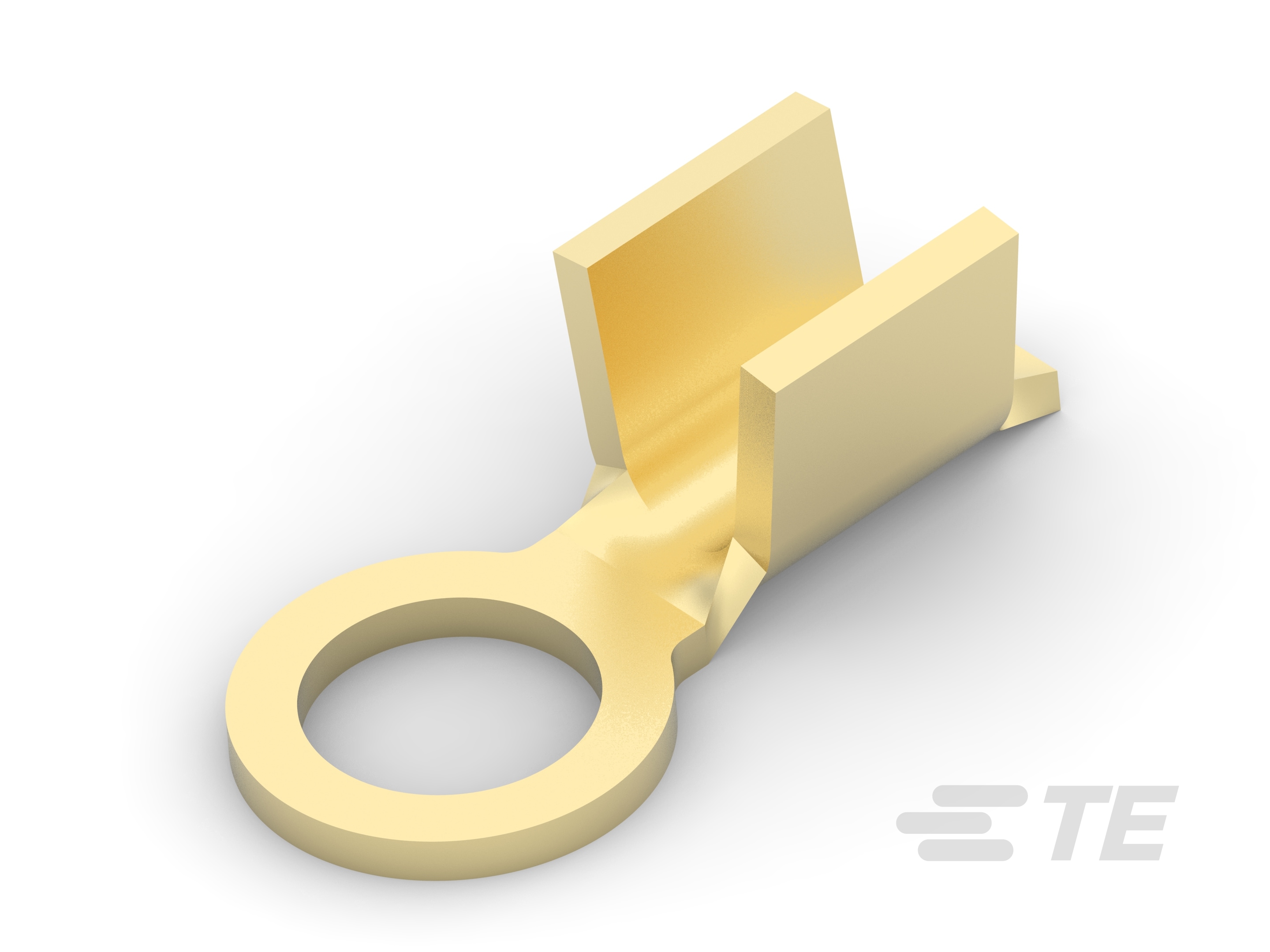

Tipo de producto de terminal de anillo :
Terminal de anillo cerrado
-
Tamaño del perno :
4, M2.5
-
Sellable :
No
-
Brinda compatibilidad con el tipo de cable discreto :
De varios hilos
-
Tipo de retención del soporte de aislamiento de cable :
Soporte sin aislamiento
-
Descripción de la forma :
Circular/ovalado
Características de la configuración
-
Cantidad de orificios :
1
Características del cuerpo
-
Peso del producto (g):
.136
Características del contacto
-
Material base del contacto :
Latón
-
Tipo de cable cilindro :
Abierto
-
Orientación del terminal :
Recto
-
Material del enchapado del terminal :
Sin enchapado
-
Material del enchapado secundario del contacto :
Ninguno
Fijación mecánica
-
Soporte de aislamiento del cable :
Sin
Dimensiones
-
Calibre del cable (AWG):
20 – 16
-
Calibre del cable (mm²):
.5 – 1.4
-
Calibre del cable (CMA):
1021 – 2582
-
Diámetro del perno :
3.08 mm [ .119 in ]
-
Grosor del terminal ojal :
.51 mm [ .02 in ]
-
Longitud del producto :
8.64 mm [ .34 in ]
-
Diámetro interior del cable cilindro :
1.65 mm [ .065 in ]
Condiciones de uso
-
Opción de aislamiento :
Sin aislamiento
-
Intervalo de temperatura de operación :
-40 – 110 °C [ -40 – 230 °F ]
Operación/aplicación
-
Brinda compatibilidad con el material base del cable :
Cobre
Estándares de la industria
-
Terminal calificada para aplicaciones gubernamentales :
No
Características del empaquetado
-
Cantidad de bultos :
25000
-
Tipo de empaque :
Barra/carrete
