Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

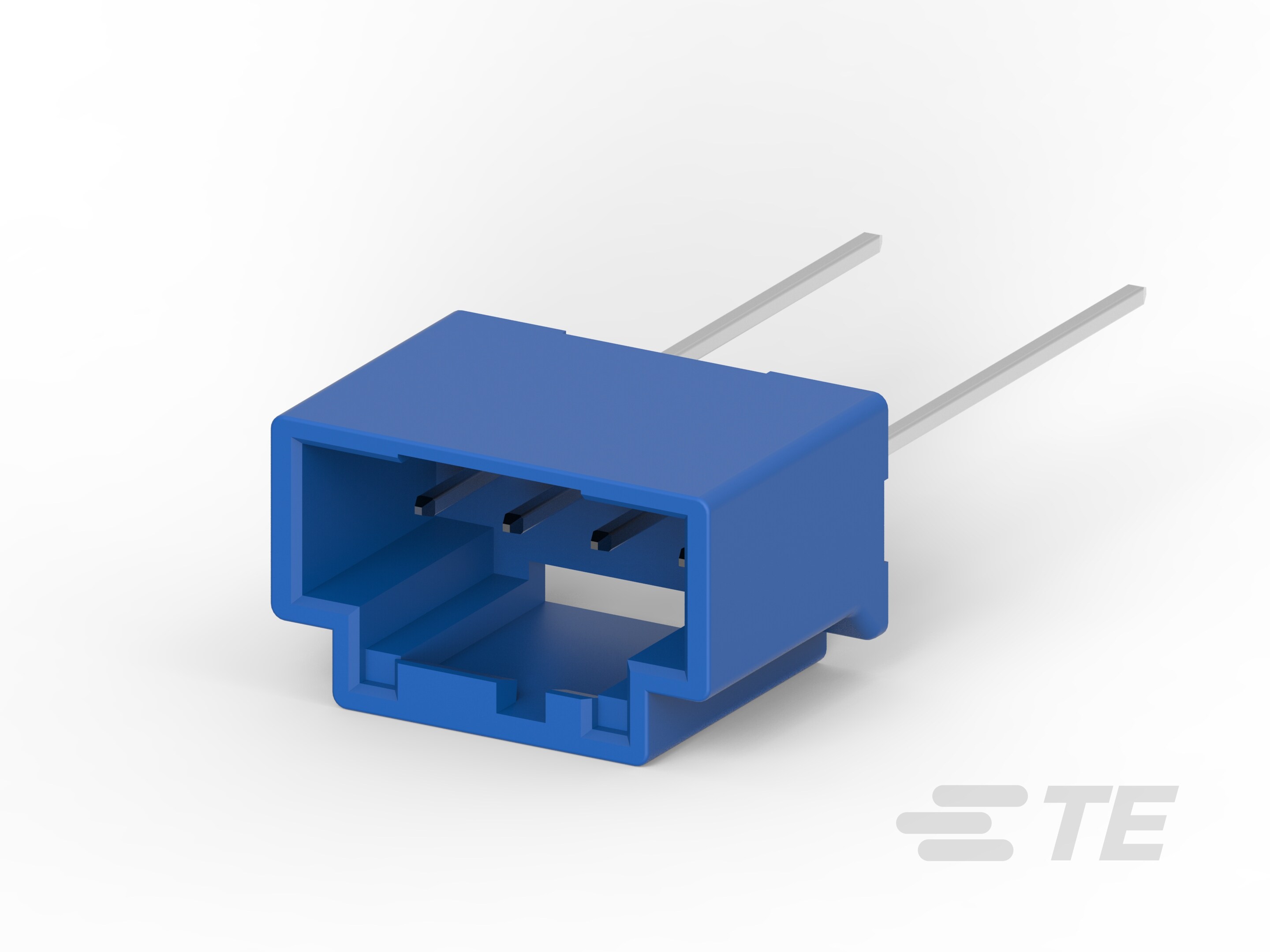

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Forma del conector :
Rectangular
-
Cabezal mixto e híbrido :
No
-
Tipo de ensamble de conector PCB :
Cabezal para montaje PCB
-
Sistema de conectores :
Cable a placa
-
Tipo de conector de pines para PCB :
Totalmente blindado
-
Sellable :
No
-
El conector y el contacto se conectan a :
Placa de circuito impreso
Características de la configuración
-
Condición de carga de contacto de conector :
Completamente cargado
-
Número de posiciones de señal :
4
-
Número de posiciones cargadas :
4
-
Número de columnas :
4
-
Orientación del montaje en PCB :
Vertical
-
Número de posiciones :
4
-
Número de filas :
1
Características de la carcasa
-
Material de la carcasa :
Nailon 66 con fibra de vidrio (GF)
-
Entrada de acoplamiento :
Superior
-
Distancia entre pines :
2.5 mm [ .098 in ]
Características del contacto
-
Material de recubrimiento para área de conexión de contacto de PCB :
Estaño
-
Material base de contacto :
Latón
-
Longitud de área de conexión de contacto :
3.8 mm [ 0.149 in ]
-
Disposición de los contactos :
En línea
-
Forma de contacto :
Cuadrado
-
Grosor del material de recubrimiento para área de conexión de contacto de PCB :
1 µm [ 39.37 µin ]
-
Dimensión del pin cuadrado :
.5 mm [ .02 in ]
-
Grosor de material de recubrimiento para área de conexión de contacto :
1 µm [ 39.37 µin ]
-
Tamaño de contacto :
.5mm
-
Grosor del material de recubrimiento base de contacto :
1.27 µm [ 50 µin ]
-
Material de recubrimiento base de contacto :
Níquel
-
Material de recubrimiento para área de conexión de contacto :
Estaño
-
Tipo de contacto :
Lengüeta
-
Corriente nominal de contacto (máx.) (A):
3
Características de la terminación
-
Dimensión del pin cuadrado :
.5 mm [ .02 in ]
-
Longitud de pin (mm):
3, 16.85
-
Longitud de pin (in):
0.663, .118
-
Método de conexión a PCB :
Orificio pasante: soldadura
Fijación mecánica
-
Tipo de alineación de conexión :
Con código
-
Retención de la conexión :
Sin
-
Característica del montaje en panel :
Sin
-
Retención de montaje en PCB :
Sin
-
Alineación de montaje en PCB :
Sin
-
Tipo de montaje del conector :
Montaje en placa
-
Alineación de conexión :
Con
Características del cuerpo
-
Conector y código de polarización :
B
-
Color del producto :
Azul
Condiciones de uso
-
Temperatura de funcionamiento (máx.) :
105 °C [ 221 °F ]
-
Rango de temperatura de funcionamiento :
-30 – 105 °C [ '-22 – 221 °F ]
Estándares de la industria
-
No flamable a la prueba del hilo incandescente :
Pieza estándar (no se sometió a la prueba de hilo incandescente).
-
Índice de flamabilidad UL :
UL 94V-0
Características del empaquetado
-
Cantidad por empaque :
450
-
Método de empaque :
Carrete
Dimensiones
-
Longitud del conector :
12.5 mm [ .492 in ]
-
Grosor de la PCB (recomendado) (mm):
1.6, 2
-
Grosor de la PCB (recomendado) (in):
.062, .078
Características eléctricas
-
Voltaje de funcionamiento (VDC):
50
-
Voltaje de funcionamiento (VAC):
50
Operación/aplicación
-
Aplicación de circuitos :
Señal
Otro
-
Conformidad con la directiva RoHS de la UE :
Conforme
-
En conformidad con las normas VFU de la UE :
Conforme
