Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-

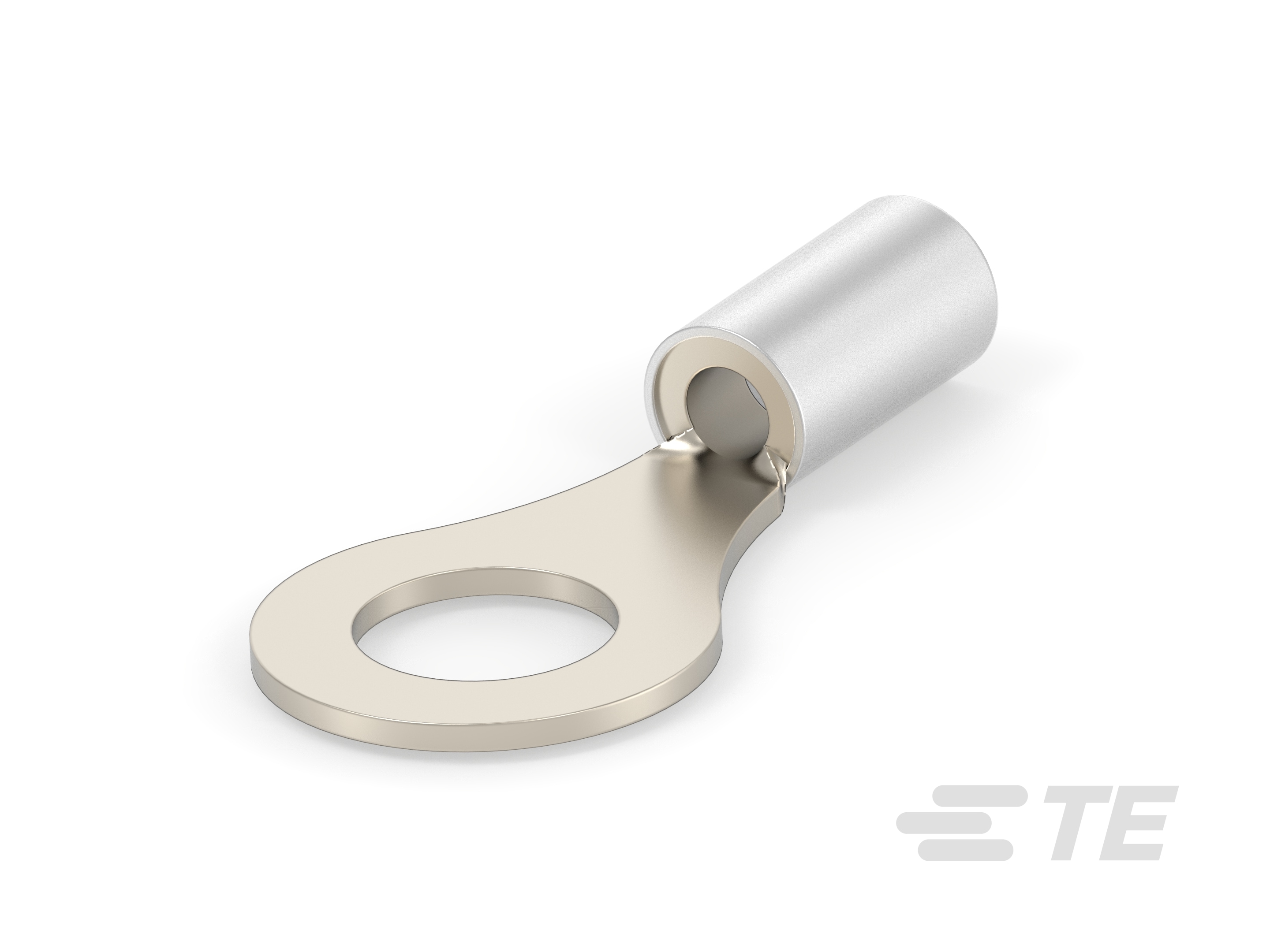

Tipo de producto de terminal de anillo :
Terminal de anillo cerrado
-
Tamaño del perno :
M6
-
Sellable :
No
-
Tipo de retención del soporte de aislamiento de cable :
Soporte de aislamiento
Características de la configuración
-
Cantidad de orificios :
1
Características del cuerpo
-
Peso del producto (g):
1.461
Características del contacto
-
Tipo de cable cilindro :
Cerrado
-
Orientación del terminal :
Recto
-
Material del enchapado del terminal :
Níquel
Fijación mecánica
-
Soporte de aislamiento del cable :
Con
Dimensiones
-
Calibre del cable (AWG):
16 – 14
-
Calibre del cable (mm²):
1.04 – 2.62
-
Calibre del cable (CMA):
2050 – 5180
-
Diámetro del perno :
6.73 mm [ .265 in ]
-
Grosor del terminal ojal :
.79 mm [ .031 in ]
-
Longitud del producto :
26.16 mm [ 1.03 in ]
-
Diámetro del aislamiento compatible (máx.) :
4.32 mm [ .17 in ]
-
Intervalo del diámetro del material aislante compatible :
3.05 – 4.32 mm [ .12 – .17 in ]
Condiciones de uso
-
Opción de aislamiento :
Sin aislamiento
-
Intervalo de temperatura de operación :
343 °C [ 649 °F ]
Estándares de la industria
-
Terminal calificada para aplicaciones gubernamentales :
No
Características del empaquetado
-
Cantidad de bultos :
1000
-
Tipo de empaque :
Pieza suelta
