Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

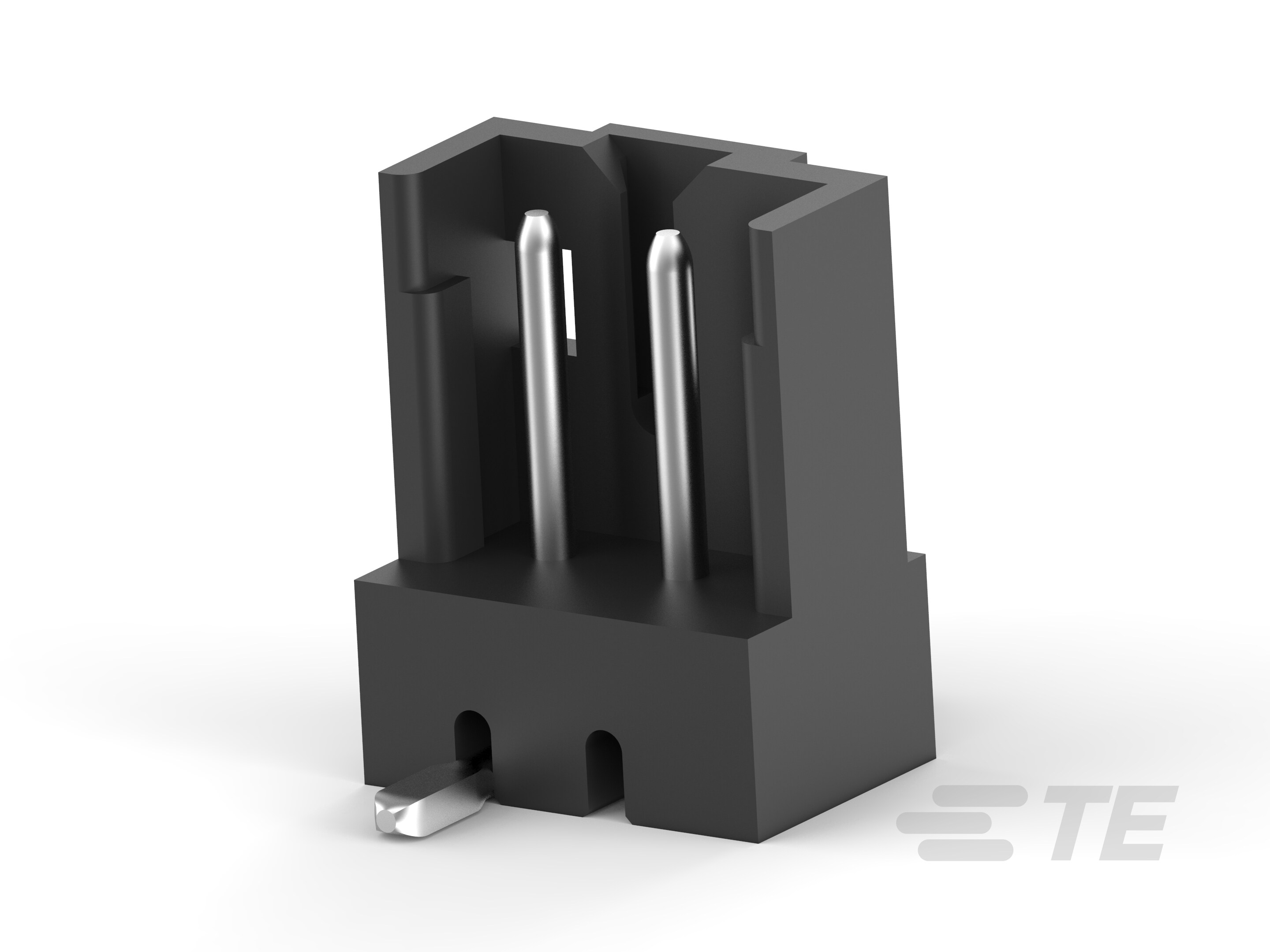

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Sellable :
No
-
Tipo de conector de pines para PCB :
Parcialmente blindado
-
El conector y el contacto se conectan a :
Placa de circuito impreso
-
Tipo de ensamble de conector PCB :
Cabezal para montaje PCB
-
Sistema de conectores :
Cable a placa
Características de la configuración
-
Número de posiciones :
2
-
Número de filas :
1
-
Orientación del montaje en PCB :
Vertical
Características eléctricas
-
Voltaje de funcionamiento (VAC):
125
-
Voltaje de funcionamiento (VDC):
125
Características del cuerpo
-
Color del producto :
Negro
Características del contacto
-
Material base de contacto :
Latón
-
Longitud de área de conexión de contacto :
4.5 mm [ .177 in ]
-
Material de recubrimiento para área de conexión de contacto de PCB :
Estaño
-
Corriente nominal de contacto (máx.) (A):
4
-
Diámetro de pin de conexión :
.6 mm [ .024 in ]
-
Grosor del material de recubrimiento para área de conexión de contacto de PCB :
1 – 2 µm [ 39.37 – 78.73 µin ]
-
Disposición de los contactos :
En línea, Escalonado
-
Material de recubrimiento para área de conexión de contacto :
Estaño
-
Tipo de contacto :
Pin
-
Forma de contacto :
Redondo
Fijación mecánica
-
Alineación de conexión :
Con
-
Característica del montaje en panel :
Con
-
Retención de la conexión :
Sin
-
Alineación de montaje en PCB :
Sin
-
Tipo de alineación de conexión :
Polarización
-
Tipo de montaje del conector :
Montaje en placa
-
Retención de montaje en PCB :
Sin
Características de la carcasa
-
Distancia entre pines :
2 mm [ .078 in ]
-
Material de la carcasa :
6T PA GF 30
Dimensiones
-
Grosor de la PCB (recomendado) :
.8 mm [ .031 – .063 in ]
-
Ancho del conector :
4 mm [ .157 in ]
-
Longitud del conector :
6 mm [ .236 in ]
-
Altura del conector :
7.8 mm [ .307 in ]
Condiciones de uso
-
Rango de temperatura de funcionamiento :
-40 – 105 °C [ -40 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia y señal
-
Característica del proceso de ensamble :
Cubierta de recogida y colocación
Estándares de la industria
-
Compatible con organizaciones o normas :
CSA, UL
-
Índice de flamabilidad UL :
UL 94V-0
-
Compatible con productos aprobados :
UL E28476, Norma CSA LR7189
Características del empaquetado
-
Método de empaque :
Tubo, Caja
-
Cantidad por empaque :
80
