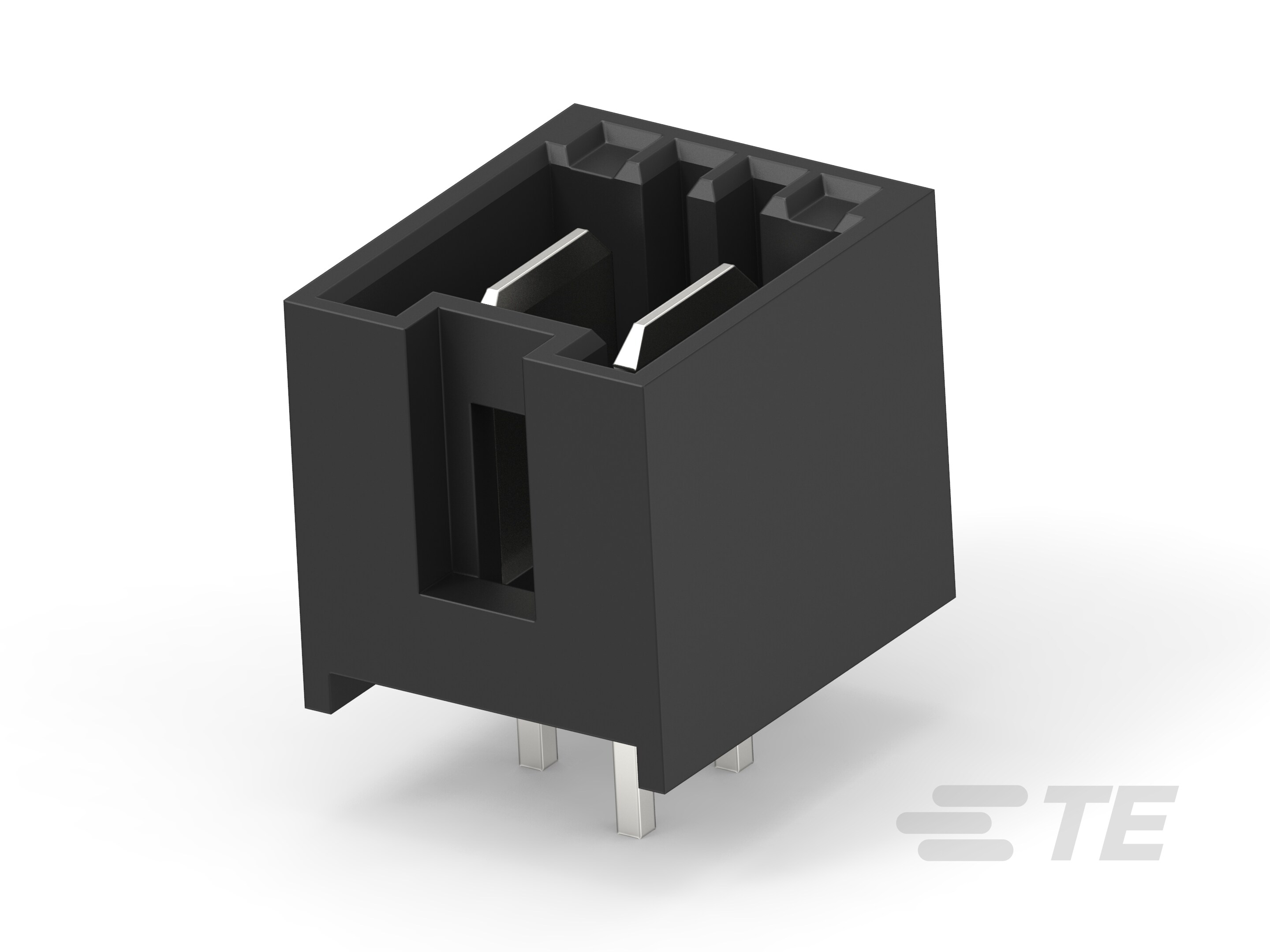

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Tipo de cabezal :
Totalmente blindado
-
Sellable :
No
-
El conector y el contacto terminan en :
Placa de circuito impreso
-
Tipo de montaje del conector PCB :
Cabezal para montaje PCB
Características de la configuración
-
Cantidad de posiciones :
2
-
Cantidad de filas :
1
-
Orientación del soporte para placas para circuitos impresos :
Vertical
-
Ubicaciones de posición de llave y polarización :
1C, 2D
Características eléctricas
-
Voltaje de operación (VAC):
250
Características del cuerpo
-
Color primario del producto :
Negro
Características del contacto
-
Material base del contacto :
Aleación de cobre
-
Material del enchapado que se utilizó en el área de terminación del contacto de la placa para circuitos impresos :
Estaño
-
Acabado del enchapado que se utilizó en el área de conexión del contacto :
Brillante
-
Forma y diseño del contacto :
Cuadrado
-
Grosor de la pestaña de conexión :
.8 mm [ .032 in ]
-
Ancho de la pestaña de conexión :
6.3 mm [ .248 in ]
-
Grosor del material del enchapado que se utilizó en el área de terminación del contacto PCB :
2 µm [ 78.74 µin ]
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Oro
-
Tipo de contacto :
Lengüeta
-
Clasificación de la corriente del contacto (máx.) (A):
16
Características de la terminación
-
Longitud del poste y la cola a la terminación :
3.5 mm [ .138 in ]
-
Método de terminación de la placa para circuitos impresos :
Orificio pasante: soldadura
-
Poste cuadrado de terminación y dimensión de la cola :
.8 mm [ .032 in ]
Fijación mecánica
-
Tipo de retención de la conexión :
Sujetador
-
Retención de la conexión :
Con
-
Tipo de alineación de conexión :
Con código, Polarización
-
Tipo de montaje del conector :
Montaje en placa
-
Alineación de conexión :
Con
-
Alineación de montaje de la placa para circuitos impresos :
Con
-
Retención del soporte para placas para circuitos impresos :
Sin
-
Tipo de alineación de montaje de la placa para circuitos impresos :
Clavijas de polarización
Características de la carcasa
-
Material de la carcasa :
Nailon
-
Línea central (inclinación longitudinal) :
5 mm [ .197 in ]
Dimensiones
-
Espaciado de fila a fila :
5 mm [ .197 in ]
-
Alto del conector (mm):
12.8
-
Alto del conector (in):
.5, .503
-
Longitud del conector :
10.3 mm [ .41 in ]
Condiciones de uso
-
Intervalo de temperatura de operación :
-40 – 120 °C [ -40 – 248 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia
Estándares de la industria
-
Índice de inflamabilidad de UL :
UL 94V-0
Características del empaquetado
-
Cantidad de bultos :
153
-
Tipo de empaque :
Pieza suelta
