2169797-1

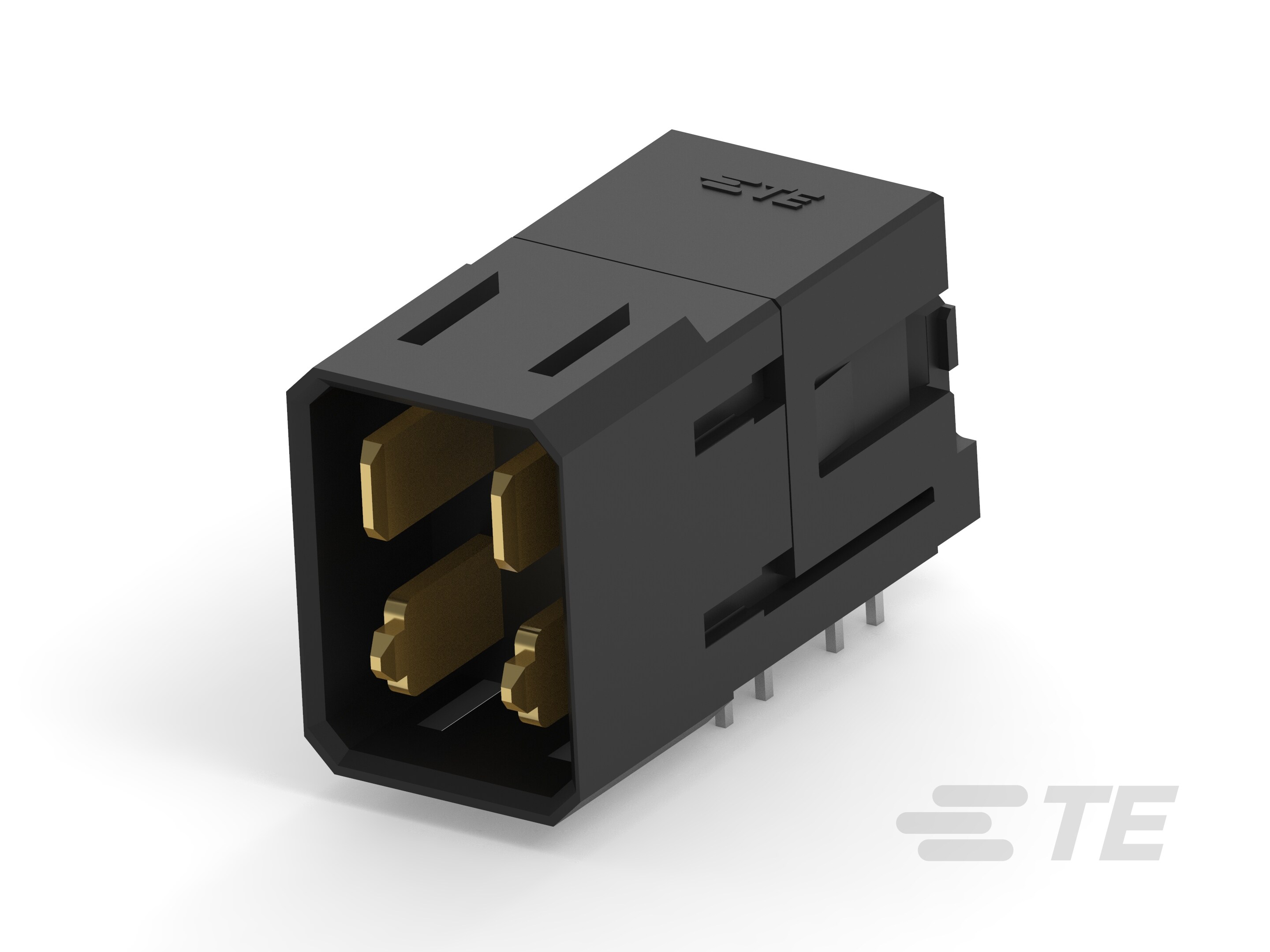

4 Position Backplane Power Connector, PCB Mount Header, Board-to-Board, Right Angle, Orthogonal, 5.2 mm [.204 in] Centerline, Printed Circuit Board
2169797-1
4 Position Backplane Power Connector, PCB Mount Header, Board-to-Board, Right Angle, Orthogonal, 5.2 mm [.204 in] Centerline, Printed Circuit Board
- Núm. interno de TE: 2169797-1
- Descripción interna de TE: IMP,Power,3PR,R/A,Hdr,6.9,6.9Tin
-
Número de posiciones : 4
-
Tipo de conector PCB : Cabezal para montaje PCB
-
Sistema de conectores : De placa a placa
-
Orientación del montaje en PCB : Ángulo recto
-
Arquitectura backplane : Ortogonal
Documentos
Ilustraciones de productos
- ASSEMBLY IMPACT POWER 3PAIR R/A HEADER PRESS-FIT ENG_CD_2169797_B_2169797-cd_drw.pdf Inglés
Archivos CAD
-
Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
- 3D PDF 3D_CVM_CVM_2169797-1_A.pdf 3D
- Esquema del producto ENG_CVM_CVM_2169797-1_A.2d_dxf.zip Inglés
- ENG_CVM_CVM_2169797-1_A.3d_igs.zip Inglés
- ENG_CVM_CVM_2169797-1_A.3d_stp.zip Inglés
Especificaciones del producto
- Especificación de la aplicación ENG_SS_114-32028_A1.pdf Inglés
- Especificación del producto ENG_SS_108-2473_C_108_2473_C.pdf Inglés
