Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

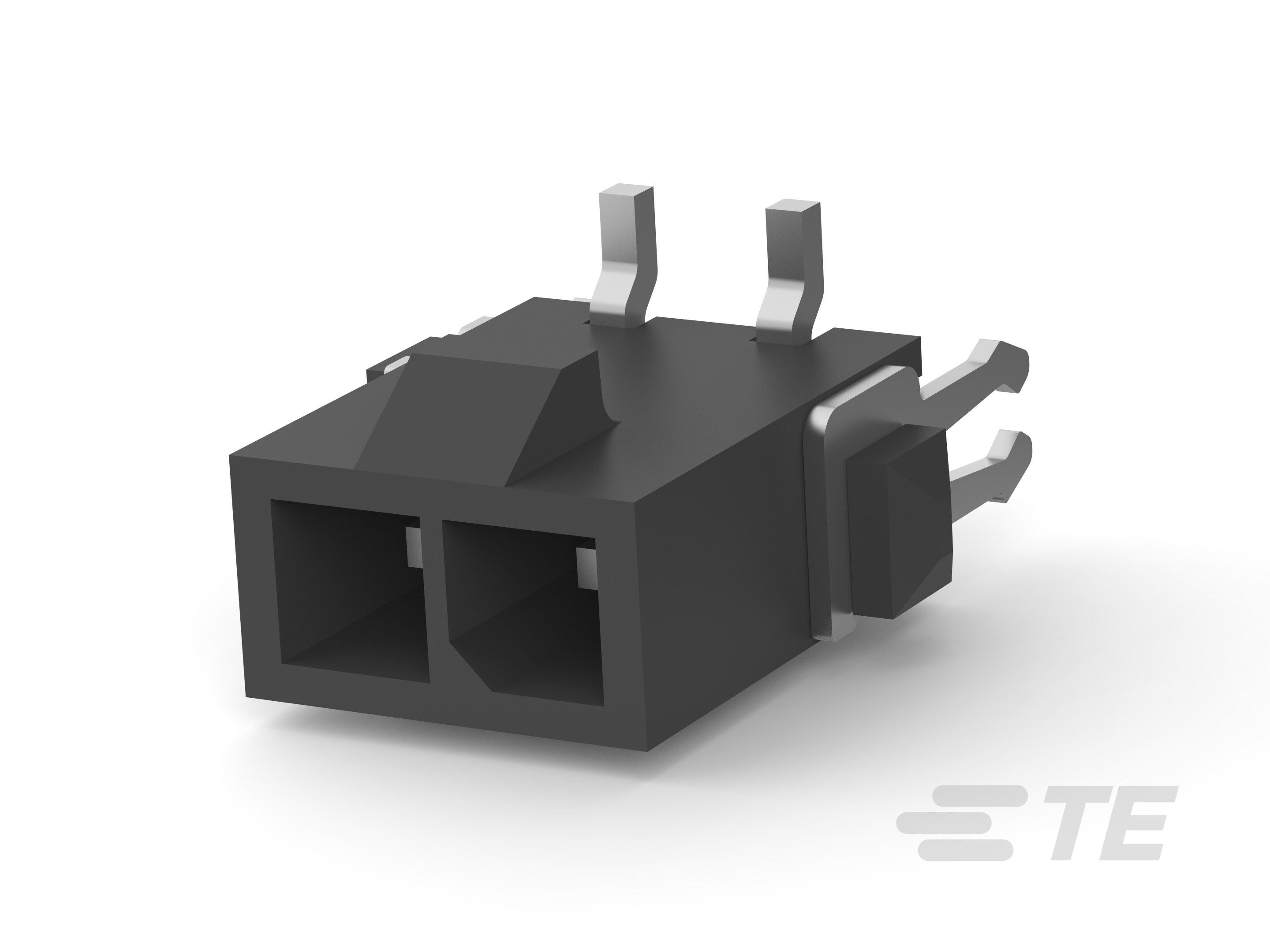

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Forma del conector y de la carcasa :
Rectangular
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Tipo de cabezal :
Totalmente blindado
-
Sellable :
No
-
El conector y el contacto terminan en :
Placa de circuito impreso
-
Tipo de montaje del conector PCB :
Cabezal para montaje PCB
-
Cabezal mixto e híbrido :
No
Características de la configuración
-
Condición de carga del contacto del conector :
Completamente cargado
-
Cantidad de posiciones cargadas :
2
-
Cantidad de columnas :
2
-
Cantidad de posiciones de alimentación :
2
-
Cantidad de posiciones :
2
-
Cantidad de filas :
1
-
Orientación del soporte para placas para circuitos impresos :
Vertical
Características eléctricas
-
Voltaje de operación (VAC):
250
-
Voltaje de operación (VDC):
250
Características del cuerpo
-
Color primario del producto :
Negro
-
Material del enchapado de la característica de retención de la placa para circuitos impresos :
Estaño
-
Material de la característica de retención de la placa para circuitos impresos :
Bronce fosfórico
Características del contacto
-
Material base del contacto :
Latón
-
Material del enchapado que se utilizó en el área de terminación del contacto de la placa para circuitos impresos :
Estaño
-
Material del enchapado secundario del contacto :
Níquel
-
Acabado del enchapado que se utilizó en el área de conexión del contacto :
Mate
-
Forma y diseño del contacto :
Cuadrado
-
Acabado del material del enchapado que se utilizó en el área de terminación del contacto PCB :
Mate
-
Grosor del material de enchapado que se utilizó en el área de conexión del contacto :
2.54 – 7.62 µm [ 100 – 300 µin ]
-
Grosor del material de la placa inferior del contacto :
1.27 – 2.54 µm [ 50 – 100 µin ]
-
Diseño de contactos :
En línea
-
Grosor del material del enchapado que se utilizó en el área de terminación del contacto PCB :
2.54 – 7.62 µm [ 100 – 300 µin ]
-
Dimensión del poste cuadrado de conexión :
.64 mm [ .025 in ]
-
Tamaño del contacto :
.64mm
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Estaño
-
Tipo de contacto :
Lengüeta
-
Clasificación de la corriente del contacto (máx.) (A):
5
-
Longitud del área de conexión del contacto :
4.15 mm [ .163 in ]
Características de la terminación
-
Método de terminación de la placa para circuitos impresos :
Montaje en superficie
-
Poste cuadrado de terminación y dimensión de la cola :
.64 mm [ .025 in ]
Fijación mecánica
-
Tipo de retención de la conexión :
Lengüeta de bloqueo, Lengüeta de bloqueo
-
Tipo de retención del soporte para placas para circuitos impresos :
Sujeción
-
Característica del montaje en panel :
Sin
-
Retención de la conexión :
Con
-
Tipo de alineación de conexión :
Polarización
-
Tipo de montaje del conector :
Montaje en placa
-
Alineación de conexión :
Con
-
Alineación de montaje de la placa para circuitos impresos :
Sin
-
Retención del soporte para placas para circuitos impresos :
Con
Características de la carcasa
-
Material de la carcasa :
Nailon para alta temperatura
-
Ubicación de la entrada de conexión :
Superior
-
Línea central (inclinación longitudinal) :
3 mm [ .118 in ]
Dimensiones
-
Grosor de la placa para circuitos impresos (recomendado) :
1.57 mm [ .062 in ]
-
Ancho del conector :
3.86 mm [ .152 in ]
-
Alto del conector :
9.24 mm [ .364 in ]
-
Longitud del conector :
10 mm [ .394 in ]
Condiciones de uso
-
Temperatura de operación (máx.) :
105 °C [ 221 °F ]
-
Intervalo de temperatura de operación :
-40 – 105 °C [ -40 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia
Estándares de la industria
-
Compatible con productos de certificación :
UL E28476
-
Compatible con organizaciones o normas :
CNR, USR
-
Clasificación conforme a la prueba de hilo incandescente :
Resistente conforme a la prueba de hilo incandescente (GWT) a 750 °C (sin llama)
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Clasificación de UL :
Reconocido
Características del empaquetado
-
Cantidad de bultos :
210
-
Tipo de empaque :
Cinta
