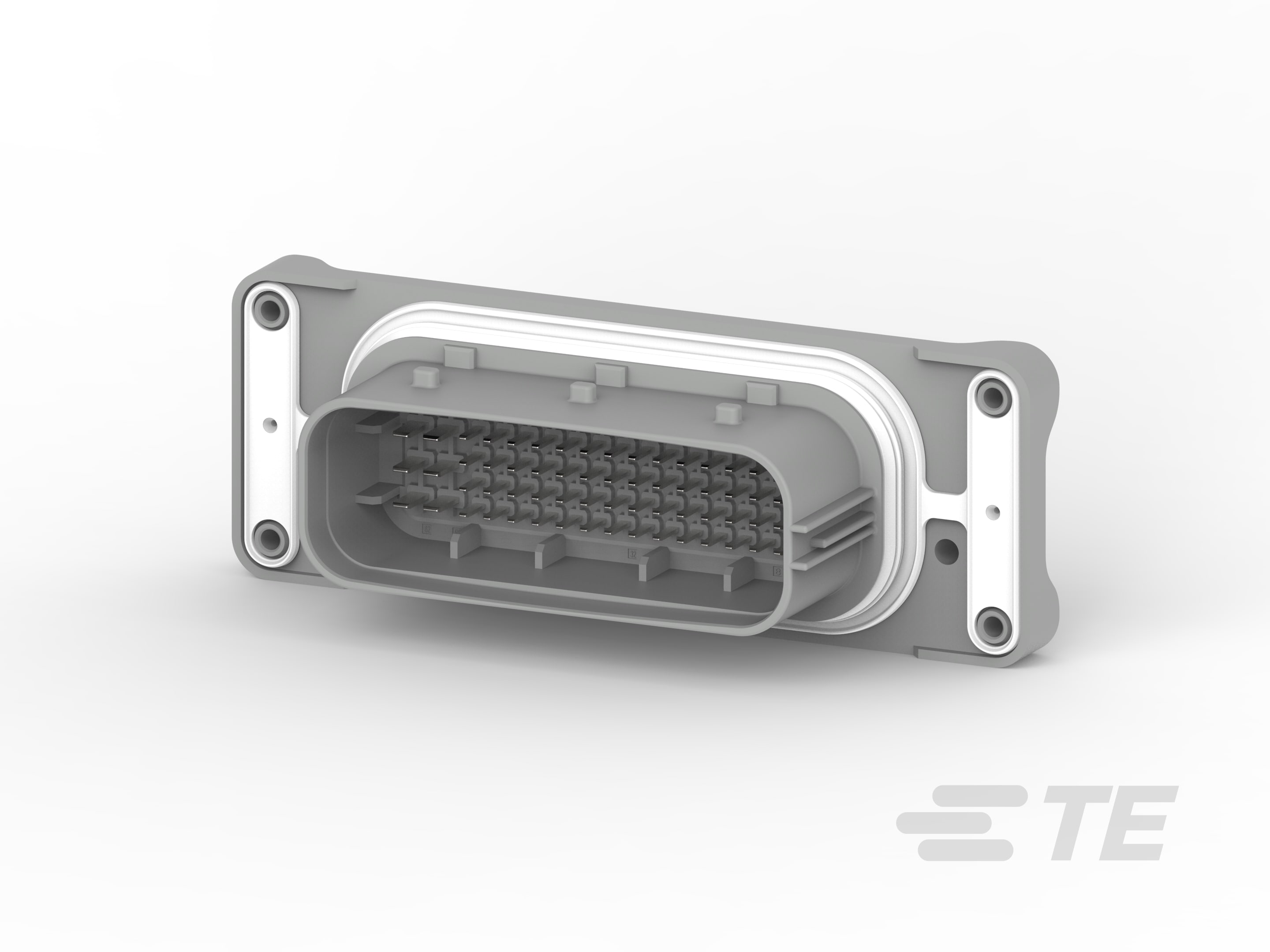

Name: 62 POS MIXED HEADER CODB
Brand: AMP

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Forma del conector : Rectangular
Tipo de conector de pines para PCB : Totalmente blindado
Cabezal mixto e híbrido : Sí
Tipo de producto del conector : Conjunto de conector
Sistema de conectores : Cable a placa
Sellable : Sí
El conector y el contacto se conectan a : Placa de circuito impreso

Características de la configuración

Número de secciones : 1
Número de posiciones de señal : 62
Orientación del montaje en PCB : Ángulo recto
Número de posiciones : 62
Número de filas : 3, 4

Características eléctricas

Voltaje nominal (máx.) (VDC): 36

Características del cuerpo

Conector y código de polarización : B
Color del producto : Gris

Características del contacto

Tipo de contacto : Lengüeta
Grosor de terminal tab (mm): .6, .8
Grosor de terminal tab (in): .025, .031
Ancho de terminal tab (mm): 1.5, 2.8
Ancho de terminal tab (in): .059, .11
Material de recubrimiento para área de conexión de contacto : Plata (Ag)

Características de la terminación

Método de conexión a PCB : Orificio pasante: soldadura

Fijación mecánica

Alineación de montaje en PCB : Con
Alineación de conexión : Con
Tipo de alineación de conexión : Con código
Orificios de montaje : Con
Retención de montaje en PCB : Con
Tipo de retención de la conexión : Interfaz de bloqueo
Característica del montaje en panel : Con
Tipo de montaje del conector : Montaje en panel

Características de la carcasa

Distancia entre pines (mm): 4, 5
Distancia entre pines (in): .157, .196

Dimensiones

Longitud del conector : 132 mm [ 5.19 in ]
Altura del perfil desde la PCB : 34.6 mm [ 1.362 in ]
Ancho del conector : 57.6 mm [ 2.27 in ]

Condiciones de uso

Temperatura de funcionamiento (máx.) : 125 °C [ 212 °F ]

Operación/aplicación

Aplicación de circuitos : Potencia

Estándares de la industria

Grado IP : IP67

Características del empaquetado

Método de empaque : Bandeja
Cantidad por empaque : 6

2-1418362-3

Right Angle, Wire-to-Board, 62 Position, 3 / 4 Rows, 4mm / 5mm [.157in / .196in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL

2-1418362-3

Right Angle, Wire-to-Board, 62 Position, 3 / 4 Rows, 4mm / 5mm [.157in / .196in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL

Orientación del montaje en PCB : Ángulo recto

Sistema de conectores : Cable a placa

Número de posiciones : 62

Número de filas : 3, 4

Distancia entre pines (mm): 4, 5

Distancia entre pines (in): .157, .196
