Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

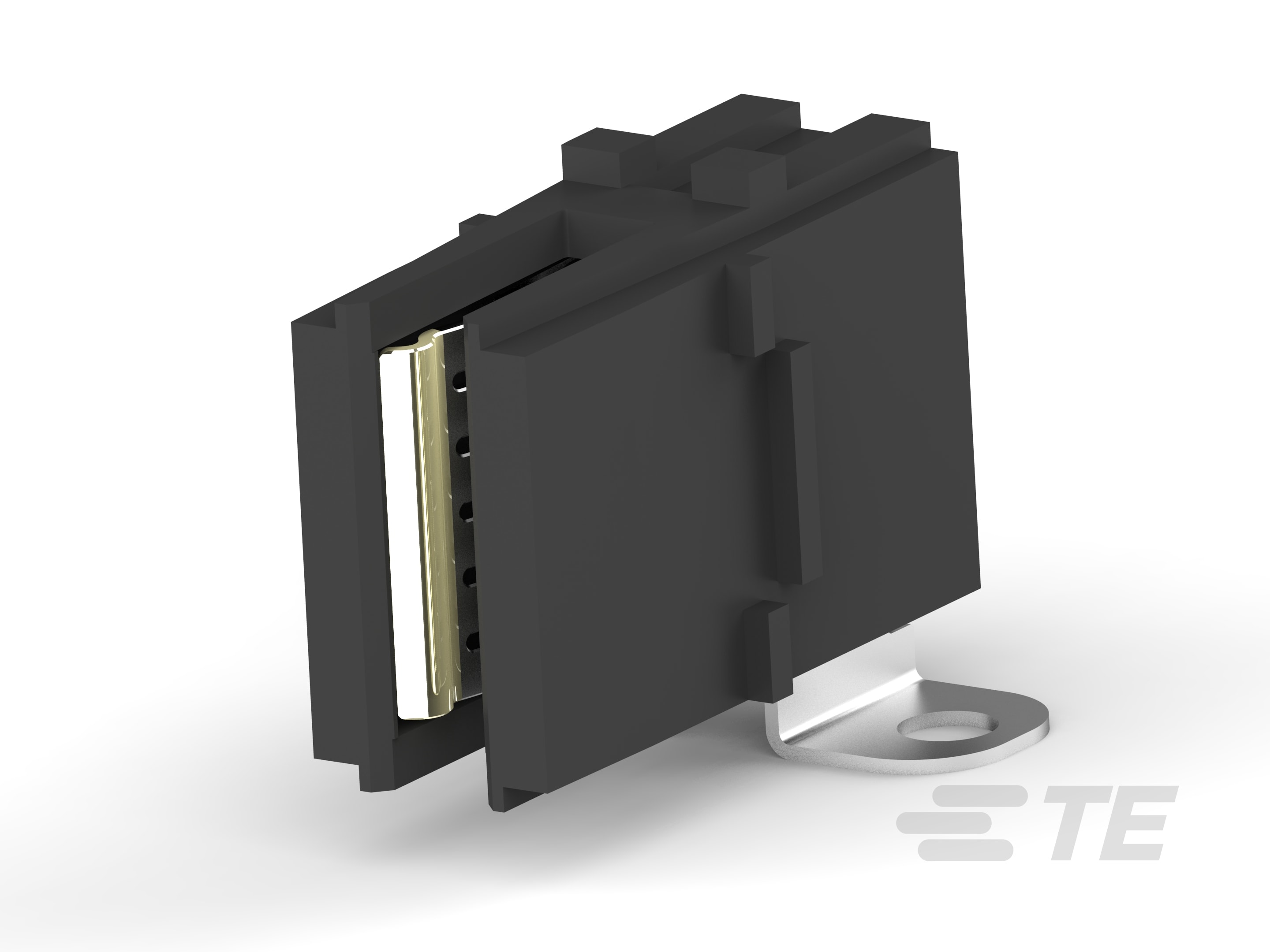

• Tipo de conector y de carcasa : Receptáculo

• Sistema de conectores : Placa a barra colectora

• El conector y el contacto se conectan a : Barra colectora, Placa de circuito impreso

• Número de posiciones : 2

• Orientación del montaje en PCB : Ángulo recto

• Configuración de acoplamiento y desacoplamiento : Conectable en caliente

• Voltaje de funcionamiento (VAC): 600

• Voltaje de funcionamiento (VDC): 48

• Material de recubrimiento de contacto de barra colectora : Estaño

• Material de recubrimiento base de contacto : Níquel

• Forma de contacto : Punto de contacto múltiple

• Grosor de material de recubrimiento para área de conexión de contacto : 3 µm [ 118 µin ]

• Grosor del material de recubrimiento base de contacto : 1.27 µm [ 50 µin ]

• Material base de contacto : Aleación de cobre

• Corriente nominal de contacto (máx.) (A): 170

• Longitud de contacto : 31.4 mm [ .123 in ]

• Estilo de contacto de barra colectora : Enchufe

• Método de conexión a PCB : Orificio pasante: tornillo

• Tipo de alineación de conexión : Acoplamiento ciego

• Alineación de conexión : Con

• Montaje y retención de conector de barra colectora : Con

• Tipo de retención de montaje en PCB : Orejetas de montaje, Orificios de montaje

• Tipo de montaje del conector : Montaje en placa

• Material de la carcasa : Termoplástico

• Color de la carcasa : Negro

• Longitud del producto (mm): 31.4

• Ancho de producto : 24 mm [ .945 in ]

• Grosor de la PCB (recomendado) : 1 – 5 mm [ .039 – .197 in ]

• Altura del conector : 24.27 mm [ .956 in ]

• Rango de temperatura de funcionamiento : -55 – 105 °C [ -67 – 221 °F ]

• Aplicación de circuitos : Potencia

• Compatible con organizaciones o normas : UL

• Método de empaque : Caja y bandeja, Caja y cartón
