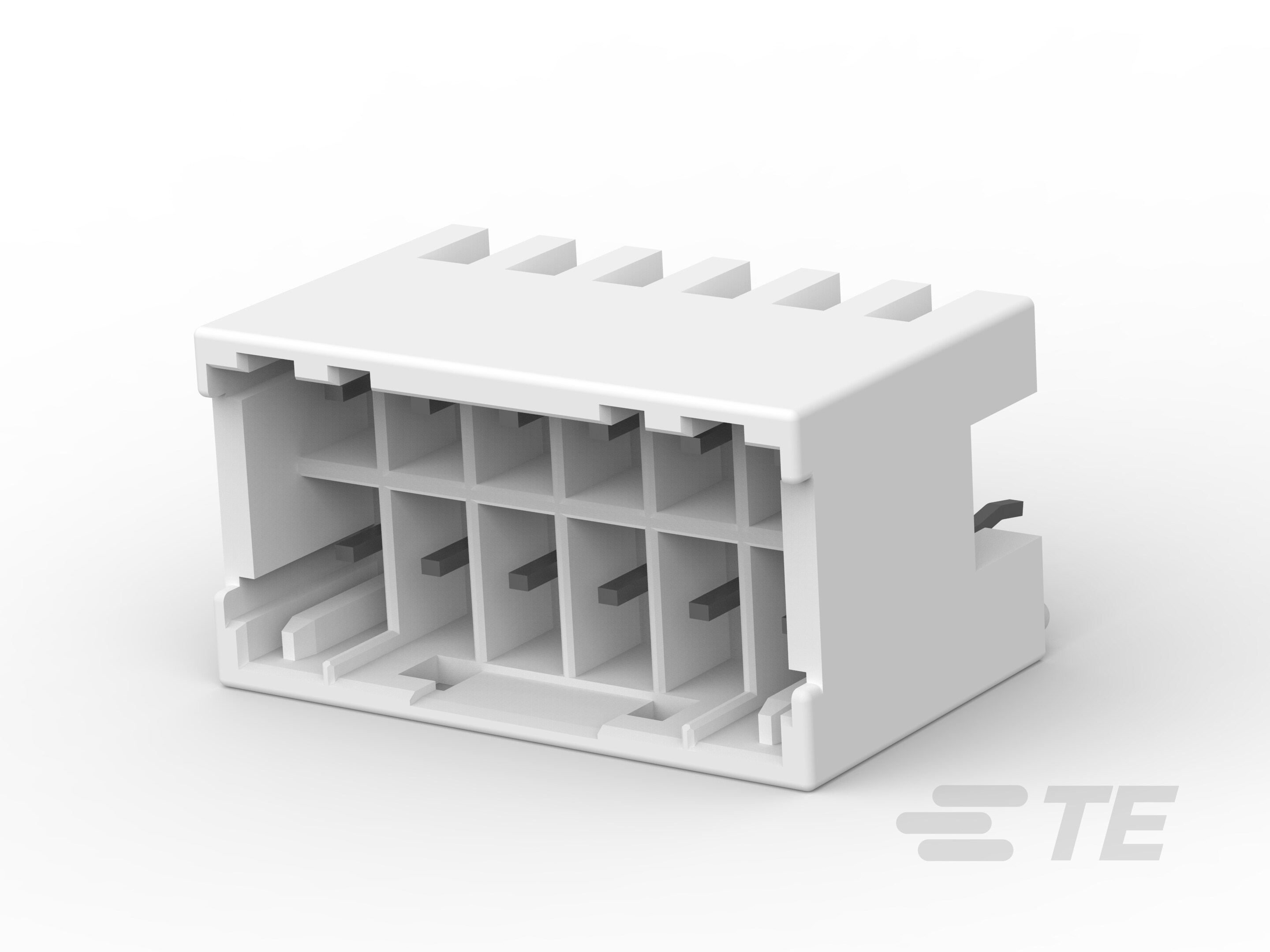

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Tipo de cabezal :
Totalmente blindado
-
Tipo de conector de potencia rectangular :
Cabezal
-
Tipo de conector y de carcasa :
Receptáculo
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Sellable :
No
-
El conector y el contacto terminan en :
Placa de circuito impreso
Características de la configuración
-
Cantidad de posiciones :
12
-
Orientación del soporte para placas para circuitos impresos :
Vertical
-
Cantidad de posiciones de alimentación :
12
-
Cantidad de posiciones de señal :
2
-
Cantidad de filas :
2
Características eléctricas
-
Voltaje de operación (VAC):
250
-
Voltaje de operación (VDC):
250
Características del cuerpo
Características del contacto
-
Material base del contacto :
Aleación de cobre
-
Material del enchapado secundario del contacto :
Níquel
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Estaño
-
Grosor del material de la placa inferior del contacto :
1.27 µm [ 50 µin ]
-
Ancho de la pestaña de conexión :
.7 mm [ .028 in ]
-
Diseño de contactos :
Matriz
-
Grosor del material del enchapado que se utilizó en el área de terminación del contacto PCB :
.8 µm [ 31.496 µin ]
-
Clasificación de la corriente del contacto (máx.) (A):
4
-
Retención del contacto en la carcasa :
Con
-
Tipo de contacto :
Lengüeta
-
Material del enchapado que se utilizó en el área de terminación del contacto de la placa para circuitos impresos :
Estaño
-
Grosor del material de enchapado que se utilizó en el área de conexión del contacto :
.8 µm [ 31.49 µin ]
Características de la terminación
-
Longitud del poste y la cola a la terminación :
3 mm [ .118 in ]
-
Método de terminación al hilo y el cable :
Engarzadora
-
Método de terminación de la placa para circuitos impresos :
Orificio pasante: soldadura
Fijación mecánica
-
Tipo de retención de la conexión :
Sujetador
-
Tipo de retención del soporte para placas para circuitos impresos :
Con pliegue
-
Retención del soporte para placas para circuitos impresos :
Con
-
Característica del montaje en panel :
Sin
-
Alineación de montaje de la placa para circuitos impresos :
Sin
-
Alineación de conexión :
Con
-
Retención de la conexión :
Con
-
Tipo de alineación de conexión :
Con código
-
Alivio de tensión :
Sin
-
Tipo de montaje del conector :
Montaje en placa
Características de la carcasa
-
Línea central (inclinación longitudinal) :
3.3 mm [ .129 in ]
-
Color de la carcasa :
Natural
-
Material de la carcasa :
Nailon 6/6 con fibra de vidrio (GF), Nailon 6/6 con fibra de vidrio (GF)
Dimensiones
-
Longitud del producto :
21.9 mm [ .086 in ]
-
Grosor de la placa para circuitos impresos (recomendado) :
.06 mm [ 1.6 in ]
-
Alto del conector :
13.4 mm [ .527 in ]
-
Calibre del cable (AWG):
24 – 20
-
Calibre del cable (mm²):
.21 – .53
-
Calibre del cable (CMA):
414.44 – 1045.97
-
Espaciado de fila a fila :
5.2 mm [ .205 in ]
Condiciones de uso
-
Intervalo de temperatura de operación :
-30 – 105 °C [ -22 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia y señal
Estándares de la industria
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Clasificación conforme a la prueba de hilo incandescente :
Resistente conforme a la prueba de hilo incandescente (GWT) a 750 °C (sin llama)
Características del empaquetado
-
Cantidad de bultos :
200
-
Tipo de empaque :
Caja y bandeja
