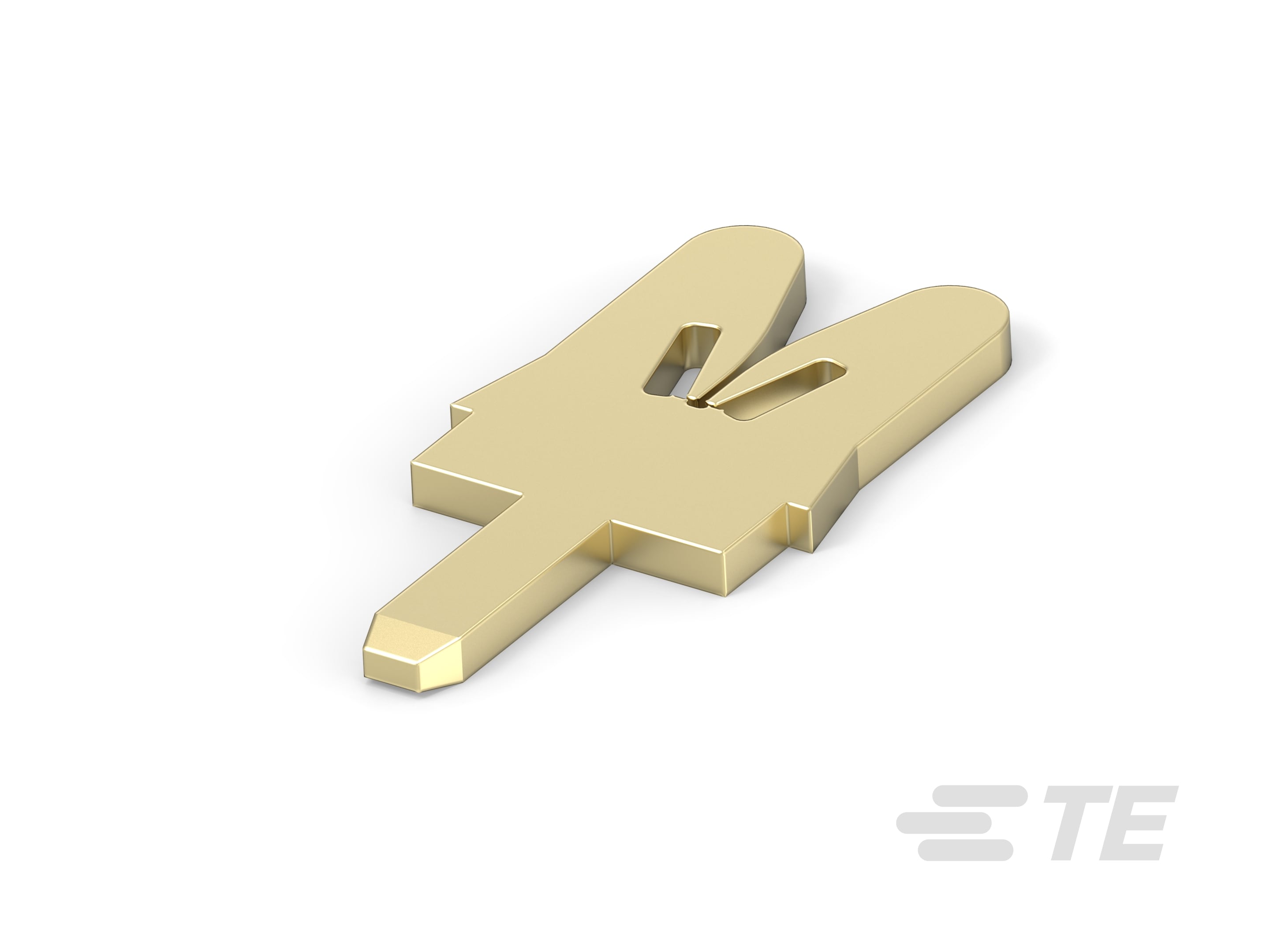

Solder Post, Mating Tab Width 1.02 mm [.04 in], .16 – 1.02 mm Magnet Wire, 34 – 18 AWG Magnet Wire, SIAMEZE, Magnet Wire Terminals
1601009-1
Solder Post, Mating Tab Width 1.02 mm [.04 in], .16 – 1.02 mm Magnet Wire, 34 – 18 AWG Magnet Wire, SIAMEZE, Magnet Wire Terminals
-
- SIAMEZE
- Núm. interno de TE: 1601009-1
- Descripción interna de TE: 131-020-000=TAB,PCB,STD,SMZ
- Núm. de alias: 131-020-000
-
Tipo de terminal para alambre magneto : Pin de soldadura
-
Ancho de terminal tab : 1.02 mm [ .04 in ]
-
Grosor de terminal tab : .51 mm [ .02 in ]
-
Calibre del alambre magneto (AWG): 34 – 18
-
Calibre del alambre magneto (mm): .16 – 1.02
