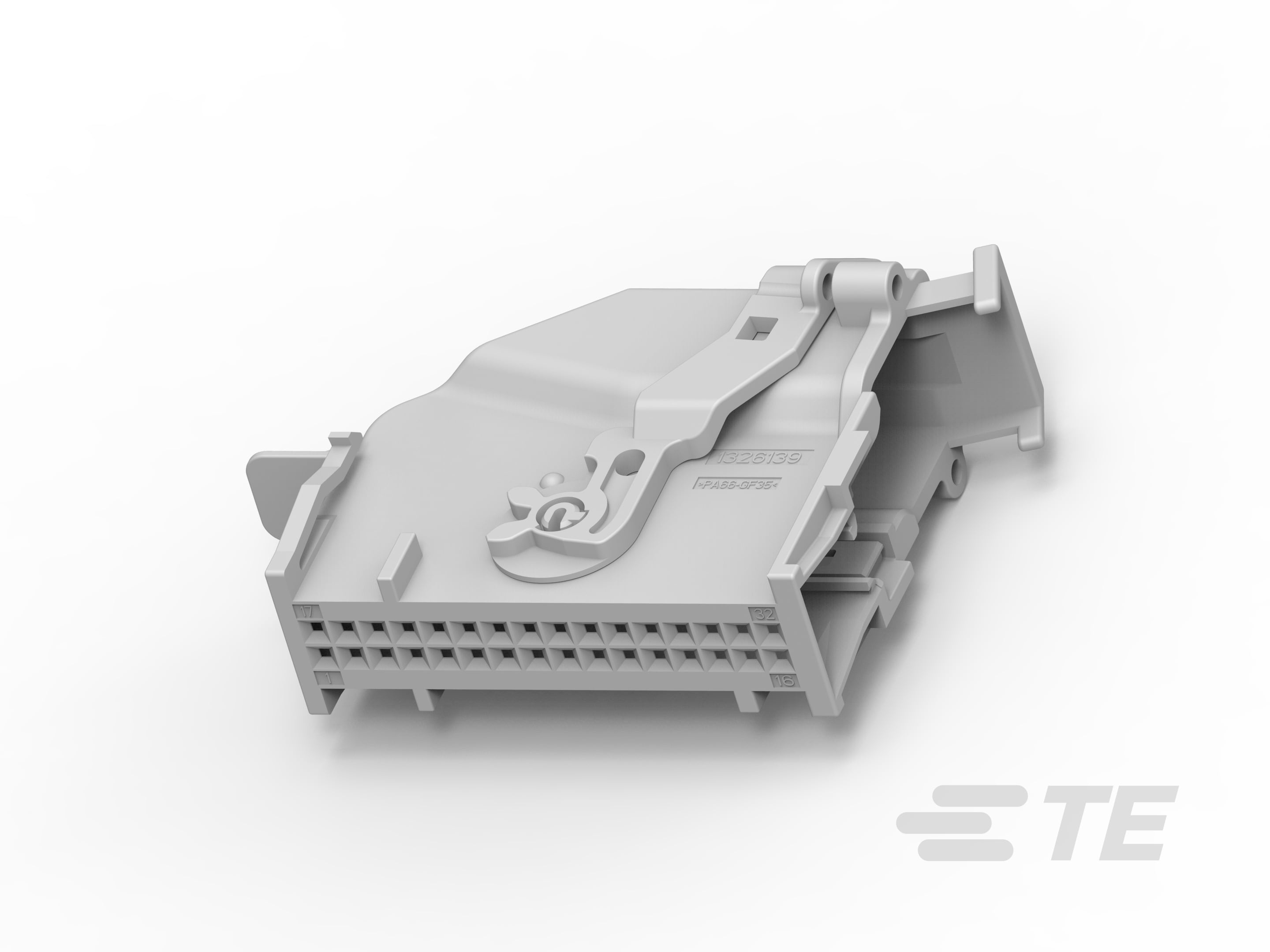

Name: 32WAY LAC SHIELD ASSEMBLY 70 D
Brand: AMP

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

Características del tipo de producto

Forma del conector : Rectangular
Conector mixto e híbrido : No
Tipo de conector y de carcasa : Carcasa para terminales hembra
Sistema de conectores : Cable a cable
Sellable : No

Características de la configuración

Número de posiciones : 32
Número de filas : 2

Características del cuerpo

Ángulo de salida del cable : 70°
Color del producto : Gris
Conector y código de polarización : A

Características del contacto

Tamaño de contacto : .64mm

Fijación mecánica

Alineación de conexión : Con
Tipo de alineación de conexión : Con código
Aseguramiento de la posición del terminal : No
Alivio de tensión : Sin
Tipo de montaje del conector : Montaje de cable (colgante libre)

Características de la carcasa

Distancia entre pines : 2.54 mm [ .1 in ]

Dimensiones

Altura del conector : 56.8 mm [ 2.216 in ]
Longitud del producto : 22 mm [ .866 in ]
Ancho de producto : 22 mm [ .866 in ]

Estándares de la industria

Índice de flamabilidad UL : UL 94HB

Características del empaquetado

Cantidad por empaque : 300
Método de empaque : Encapsulado

Otro

Requiere mantenimiento : No
Posibilidad de asegurar la posición del conector : No

1326140-1

32 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Gray, AMP 0.64 Connector System

1326140-1

32 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Gray, AMP 0.64 Connector System

Número de posiciones : 32

Tipo de conector y de carcasa : Carcasa para terminales hembra

Sistema de conectores : Cable a cable

Distancia entre pines : 2.54 mm [ .1 in ]

Sellable : No
