Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

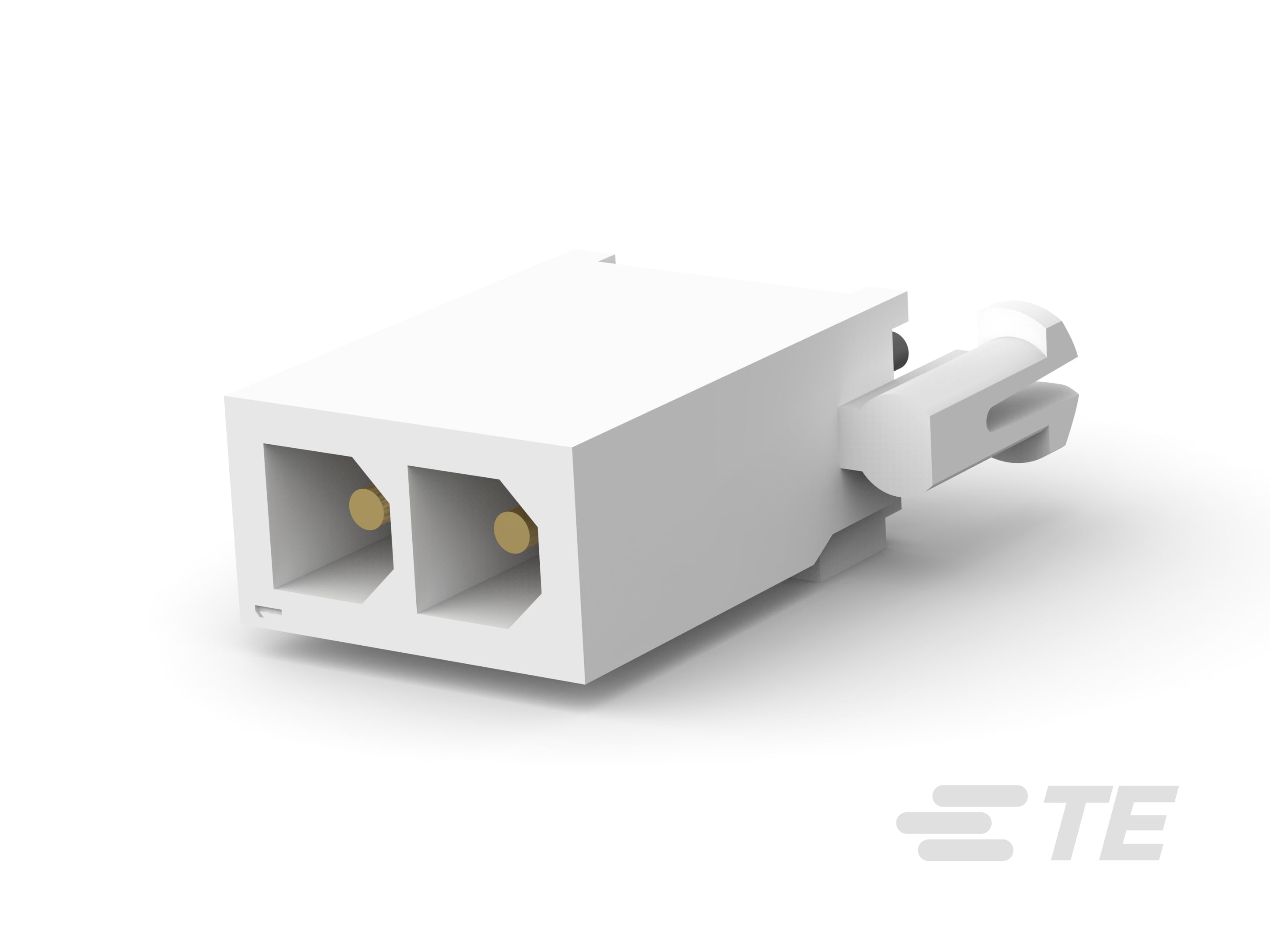

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Tipo de cabezal :
Totalmente blindado
-
Tipo de conector de potencia rectangular :
Cabezal
-
Tipo de conector y de carcasa :
Receptáculo
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Sellable :
No
-
El conector y el contacto terminan en :
Placa de circuito impreso
Características de la configuración
-
Cantidad de posiciones :
2
-
Orientación del soporte para placas para circuitos impresos :
Vertical
-
Cantidad de posiciones de alimentación :
2
-
Cantidad de posiciones de señal :
0
-
Cantidad de filas :
1
Características eléctricas
-
Voltaje de operación (VAC):
600
-
Voltaje de operación (VDC):
600
Características del contacto
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Oro
-
Diseño de contactos :
En línea
-
Grosor del material del enchapado que se utilizó en el área de terminación del contacto PCB :
3.81 µm [ 150 µin ]
-
Clasificación de la corriente del contacto (máx.) (A):
9.5
-
Retención del contacto en la carcasa :
Sin
-
Tipo de contacto :
Pin
-
Material del enchapado que se utilizó en el área de terminación del contacto de la placa para circuitos impresos :
Estaño-plomo
-
Grosor del material de enchapado que se utilizó en el área de conexión del contacto :
.76 µm [ 30 µin ]
-
Tipos de contactos múltiples :
Sin
Características de la terminación
-
Longitud del poste y la cola a la terminación :
3.69 mm [ .145 in ]
-
Método de terminación de la placa para circuitos impresos :
Orificio pasante: soldadura
Fijación mecánica
-
Tipo de retención de la conexión :
Lengüeta de bloqueo, Lengüeta de bloqueo
-
Tipo de retención del soporte para placas para circuitos impresos :
Pieza de fijación a placa
-
Retención del soporte para placas para circuitos impresos :
Con
-
Característica del montaje en panel :
Sin
-
Alineación de montaje de la placa para circuitos impresos :
Sin
-
Alineación de conexión :
Con
-
Retención de la conexión :
Con
-
Tipo de alineación de conexión :
Bordes biselados
-
Alivio de tensión :
Sin
-
Tipo de montaje del conector :
Montaje en placa
Características de la carcasa
-
Línea central (inclinación longitudinal) :
4.14 mm [ .162 in ]
-
Color de la carcasa :
Blanco
-
Material de la carcasa :
Nailon, Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF)
Dimensiones
-
Longitud del producto (mm):
9.83
-
Ancho del producto (mm):
9.83
-
Grosor de la placa para circuitos impresos (recomendado) :
.06 mm [ 1.57 in ]
-
Alto del conector (mm):
13.49
Condiciones de uso
-
Intervalo de temperatura de operación :
-55 – 105 °C [ -67 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia
Estándares de la industria
-
Compatible con productos de certificación :
UL E28476
-
Compatible con organizaciones o normas :
CSA, UL
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Clasificación conforme a la prueba de hilo incandescente :
Pieza estándar (no se sometió a la prueba de hilo incandescente).
-
Clasificación de UL :
Reconocido
-
Clasificación de CSA :
Certificación, LR 7189
Características del empaquetado
-
Cantidad de bultos :
200
-
Tipo de empaque :
Bolsa
