Name: PTL 3X4 CAP PANEL MT STD TEMP KEY A NAT
Brand: TE Connectivity (TE)
Price: 1.26 USD
Availability: InStock

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de producto del conector : Carcasa
Tipo de conector y de carcasa : Tapón
Sistema de conectores : Cable a cable
Sellable : No
El conector y el contacto se conectan a : Alambres y cables

Características de la configuración

Número de posiciones : 12
Número de filas : 3
Número de posiciones de potencia : 12

Características eléctricas

Voltaje de funcionamiento (VAC): 600
Voltaje de funcionamiento (VDC): 600

Características del cuerpo

Color del producto : Natural
Conector y código de polarización : A
Ángulo de salida del cable (°): 180°

Características del contacto

Disposición de los contactos : Matriz
Retención de contactos dentro de la carcasa : Sin
Tipo de contacto : Lengüeta

Características de la terminación

Método de conexión a alambre y cable : Engarzadora

Fijación mecánica

Tipo de elemento del montaje en panel : Sujetadores
Característica del montaje en panel : Con
Tipo de montaje del conector : Montaje en panel

Características de la carcasa

Distancia entre pines : 6 mm [ .236 in ]
Material de la carcasa : PBT GF

Dimensiones

Altura del conector (mm): 31.15
Grosor de panel (recomendado) : 1 – 2 mm [ .039 – .079 in ]
Distancia entre filas : 8.1 mm [ .319 in ]

Condiciones de uso

Rango de temperatura de funcionamiento : -55 – 105 °C [ -67 – 221 °F ]

Operación/aplicación

Aplicación de circuitos : Potencia

Marcado de identificación

Función de identificación de circuito : Con

Estándares de la industria

Compatible con productos aprobados : UL E28476
Grado UL : Reconocido
Compatible con organizaciones o normas : UL
Índice de flamabilidad UL : UL 94V-0
No flamable a la prueba del hilo incandescente : Pieza estándar (no se sometió a la prueba de hilo incandescente).

Características del empaquetado

Método de empaque : Caja de cartón

1-1971875-4

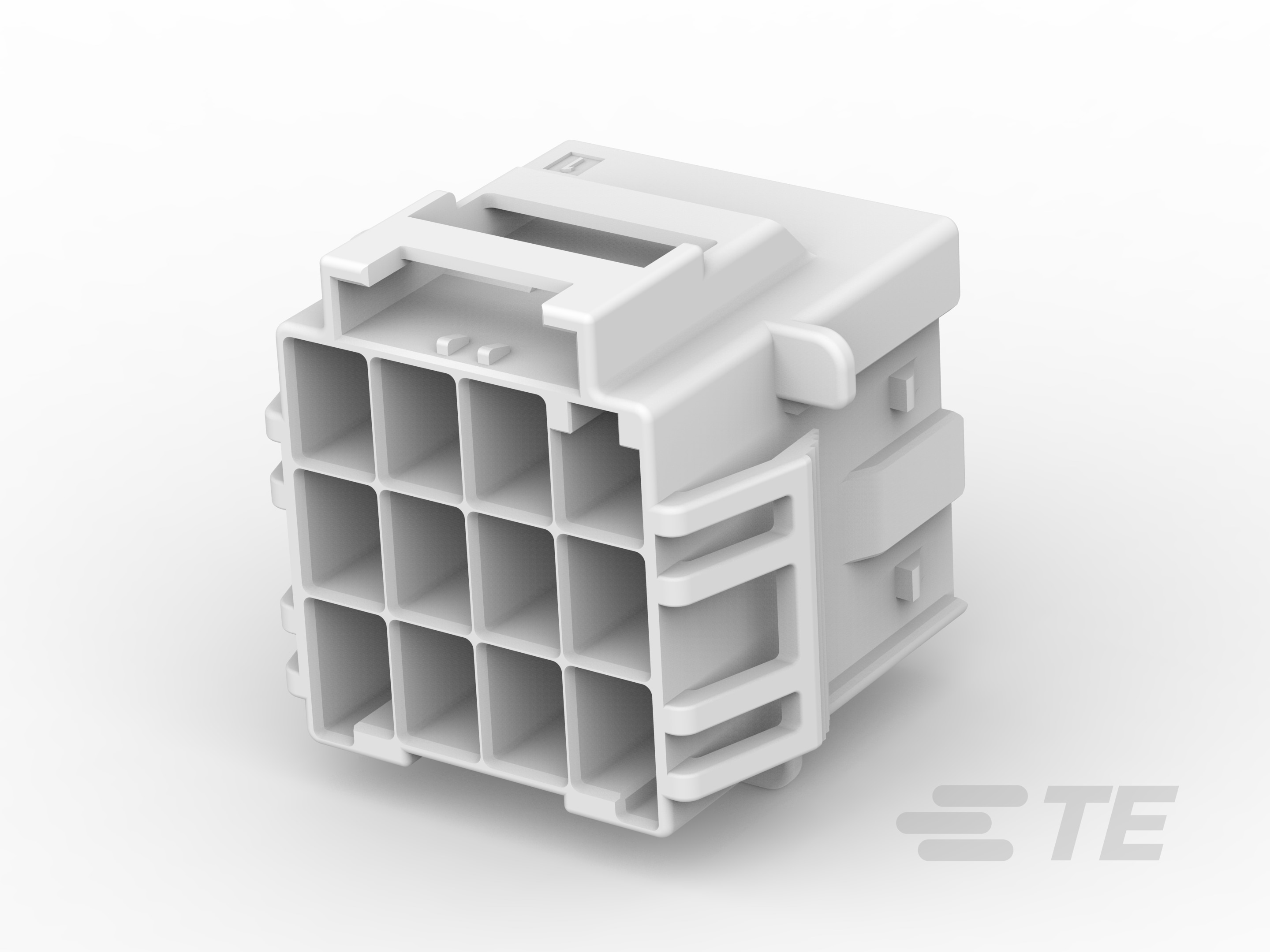

12 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 6 mm [.236 in] Centerline, 3 Row, 600 VAC, Wire & Cable, Power, Power Triple Lock

1-1971875-4

12 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 6 mm [.236 in] Centerline, 3 Row, 600 VAC, Wire & Cable, Power, Power Triple Lock

Tipo de producto del conector : Carcasa

Tipo de conector y de carcasa : Tapón

Método de conexión a alambre y cable : Engarzadora

Sistema de conectores : Cable a cable

Retención de contactos dentro de la carcasa : Sin

Documentos

Archivos CAD

Páginas de catálogo y hojas de datos

Especificaciones del producto

Aviso sobre cambio en producto

Características

Características del tipo de producto

Tipo de producto del conector : Carcasa

Tipo de conector y de carcasa : Tapón

Sistema de conectores : Cable a cable

Sellable : No

El conector y el contacto se conectan a : Alambres y cables

Características de la configuración

Número de posiciones : 12

Número de filas : 3

Número de posiciones de potencia : 12

Características eléctricas

Voltaje de funcionamiento (VAC): 600

Voltaje de funcionamiento (VDC): 600

Características del cuerpo

Color del producto : Natural

Conector y código de polarización : A

Ángulo de salida del cable (°): 180°

Características del contacto

Disposición de los contactos : Matriz

Retención de contactos dentro de la carcasa : Sin

Tipo de contacto : Lengüeta

Características de la terminación

Método de conexión a alambre y cable : Engarzadora

Fijación mecánica

Tipo de elemento del montaje en panel : Sujetadores

Característica del montaje en panel : Con

Tipo de montaje del conector : Montaje en panel

Características de la carcasa

Distancia entre pines : 6 mm [ .236 in ]

Material de la carcasa : PBT GF

Dimensiones

Altura del conector (mm): 31.15

Grosor de panel (recomendado) : 1 – 2 mm [ .039 – .079 in ]

Distancia entre filas : 8.1 mm [ .319 in ]

Condiciones de uso

Rango de temperatura de funcionamiento : -55 – 105 °C [ -67 – 221 °F ]

Operación/aplicación

Aplicación de circuitos : Potencia

Marcado de identificación

Función de identificación de circuito : Con

Estándares de la industria

Compatible con productos aprobados : UL E28476

Grado UL : Reconocido

Compatible con organizaciones o normas : UL

Índice de flamabilidad UL : UL 94V-0

No flamable a la prueba del hilo incandescente : Pieza estándar (no se sometió a la prueba de hilo incandescente).

Características del empaquetado

Método de empaque : Caja de cartón

Conformidad
