Name: SKT332AEL01=#101 SKT-33-2 AEL
Brand: ALCOSWITCH

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

Características del tipo de producto

Tipo de interruptor : Interruptor de llave
Estilo de accionador : Accionador de llave
Material de marco : Cromo cepillado

Características de la configuración

Número de posiciones : 2
Configuración de un polo y un tiro : Dos polos – Dos tiros
Función operativa : Encendido Encendido
Tamaño del taladrado del panel : 19.3 x 16.3 mm [ .75 x .64 in ]

Características eléctricas

Tensión de resistencia dieléctrica (máx.) (VAC): 1000
Resistencia de aislamiento (MΩ): 1000
Corriente nominal de contacto (A): 3
Voltaje de funcionamiento (VDC): 28
Voltaje de funcionamiento (VAC): 125
Resistencia de contacto (mΩ): 20

Características del cuerpo

Material del cuerpo : Aleación de zinc
Material de accionador : Latón
Recorrido de accionador : 80°

Características del contacto

Acabado del contacto : Plata

Fijación mecánica

Tipo de montaje del producto : Montaje en panel

Características de la carcasa

Quitar llave : Posición 1 o 2
Material de cilindro : Aleación de zinc

Condiciones de uso

Temperatura de funcionamiento (máx.) (°C): 85
Impermeable al aceite : No

Otro

Tipo de soldadura blanda : DIP, Manual

SKT332AEL01

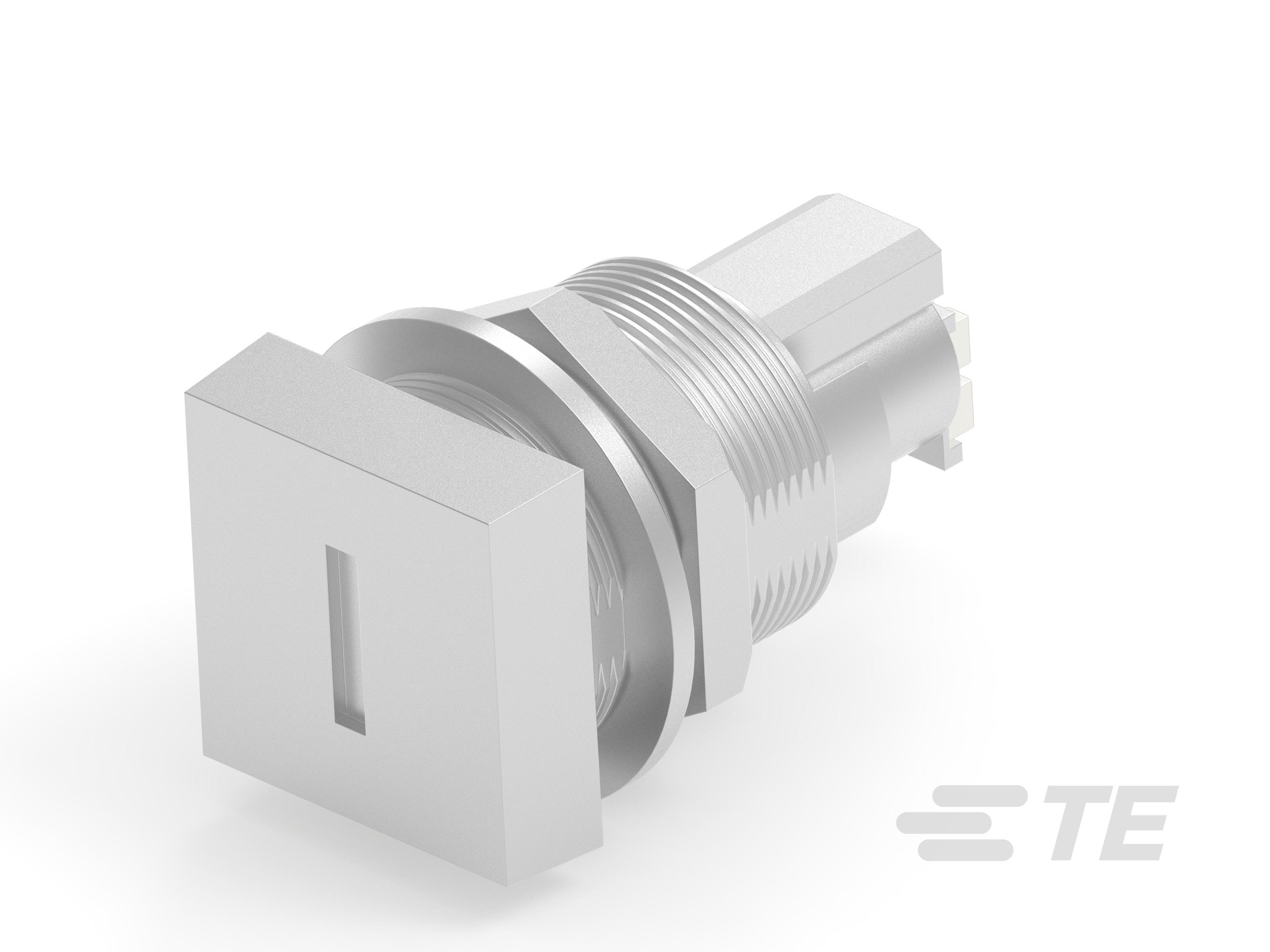

3 A Keylock Switch, Double Pole - Double Throw, 28 VDC, 125 VAC, On On, Position 1 or 2 Remove Key, Silver Contact Finish, ALCOSWITCH SKT

SKT332AEL01

3 A Keylock Switch, Double Pole - Double Throw, 28 VDC, 125 VAC, On On, Position 1 or 2 Remove Key, Silver Contact Finish, ALCOSWITCH SKT

Corriente nominal de contacto (A): 3

Configuración de un polo y un tiro : Dos polos – Dos tiros

Voltaje de funcionamiento (VDC): 28

Voltaje de funcionamiento (VAC): 125

Función operativa : Encendido Encendido
