Serie modularer und skalierbarer Hochvoltstecker

Als Erweiterung unseres ständig wachsenden HIVONEX Portfolios ist unser PowerTube Steckverbinderserie die richtige Wahl für leistungsstarke E-Mobilitätsanwendungen in Industrie- und Nutzfahrzeugen. Es ist für große elektrische Lasten (bis zu 580 A Dauerstrom – je nach Kabelgröße und Temperatur – und 1.000 V) und mehrere Drahtgrößen zwischen 35 mm² und 150 mm² ausgelegt. Das robuste Design widersteht Vibrationen auf Motorniveau, und die kreisförmige 360°-Abschirmung (Abschirmstrom bis zu 30 % des Hauptstroms) sorgt für eine hohe EMV-Leistung.

Neu im HIVONEX Portfolio: PowerTube Steckverbinderserie

Für die Gestaltung einer elektrifizierten Zukunft müssen jetzt die richtigen Grundlagen geschaffen werden. Für das industrielle und kommerzielle Transportwesen bedeutet dies, dass wichtige Bauelemente eines Fahrzeugs jahrelangem Betrieb und Einsatz unter widrigen Bedingungen standhalten müssen, ohne auszufallen. Ob E-Motor, Wandler oder Batteriepack – die Subsysteme im Fahrzeug müssen unabhängig von den äußeren Bedingungen lange Zeit sicher und zuverlässig funktionieren, genauso wie die Verbindungen im Fahrzeuginneren. Die PowerTube Steckverbinderserie ist eine modulare, skalierbare und äußerst leistungsfähige Lösung, um die Zukunft der E-Mobilität in Lkw, Bussen, Bau- und Landwirtschaftsfahrzeugen und -geräten zu ermöglichen.



Die mit Blick auf Skalierbarkeit und Modularität gefertigte PowerTube-Stiftleiste ist entweder in 180°- oder 90°-Ausrichtung sowie in bis zu 3 Positionen pro Steckverbinder erhältlich. Ergänzt wird dies durch eine einzigartige würfelförmige Sammelschienenschnittstelle, die eine von der Sammelschienenausrichtung unabhängige Konnektivität ermöglicht. Neben der Modularität vereinfacht das raffinierte runde Design die Kabelführung und die Steckverbindermontage erheblich und trägt so zur Senkung der Gesamtkosten des Systems bei. Der PowerTube Steckverbinder gewährleistet zuverlässige und sichere Verbindungen dank der Schutzart IP6K9K gegen Staub- und Wassereintritt, der Positionssicherung (Connector Position Assurance, CPA) und der Sicherheitsfunktion Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL) in jedem Kontakt.

PowerTube Hochvoltsteckverbinderserie
PowerTube Hochvoltsteckverbinderserie

Vorteile der PowerTube Steckverbinder

Hohe Leistung in jeder Umgebung

Kreisförmige 360°-Abschirmung und Vibrationsleistung auf Motorebene



Modular und skalierbar

180°- und 90°-Ausrichtungen und bis zu 3 Positionen pro Steckverbinder



Reduzierte Gesamtsystemkosten

Ermöglicht durch einfache Kabelführung und Steckverbindermontage

Eigenschaften der PowerTube Steckverbinder

Das PowerTube-Steckverbindersystem ist in zwei Serien erhältlich – PowerTube 1000 (HVP-HD 1000) und PowerTube 14000 (HVP-HD 1400) – um Ihre Anforderungen an den Strompegel zu erfüllen.<b

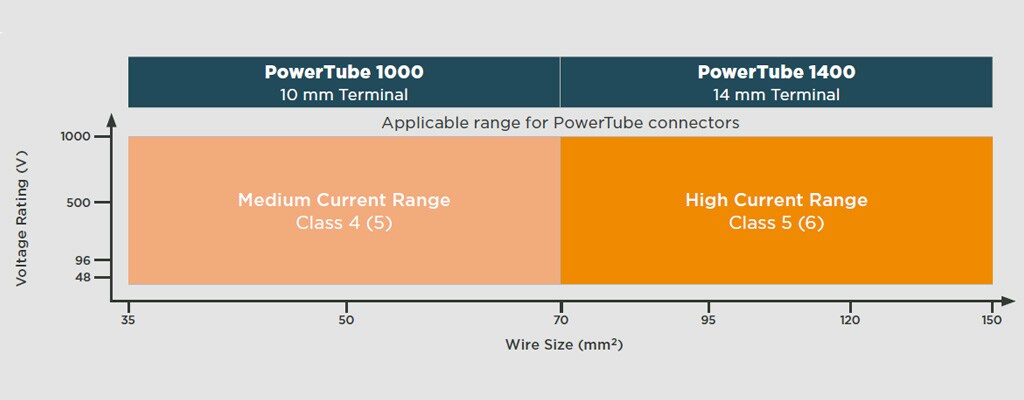

PowerTube – Infografik
Beschreibung           PowerTube 1000 (HVP-HD 1000)
PowerTube 1400 (HVP-HD 1400)
Spannungspegel                                        Bis zu 1.000 V
Isolationsfestigkeit 4.000 VDC, 5.500 m Höhe
Strompegel 300 A für Steckverbindersystem (abhängig von Drahtstärke und Systemtemperatur)
580 A für Steckverbindersystem (abhängig von Drahtstärke und Systemtemperatur)
Klemmengröße
10-mm-Rundstift 14-mm-Rundstift
Drahtstärke  35 mm², 50 mm², 70 mm² 70 mm², 95 mm², 120 mm², 150 mm²
Abschirmung*

360°-Abschirmung

(Abschirmstrom bis zu 30 % des Hauptstroms)

Schwingung ISO 16750-3 Profil 7 und Profil 9
Stiftzahl
1/2/3 Kontakte auf der Stiftleistenseite, 1 Kontakt auf der Steckerseite
Ausrichtung 180° und 90°
Abdichtung IP67, IP69K, IPX8
Sicherheit HVIL für jeden Kontakt, IPXXB, IPXXD
Codierung 12 Farbkodierungen
Korrosionswiderstand
VDA233-102 Salzsprühtest

Andere CPA-, Werkzeug- und manueller Zugriff

PowerTube Steckverbinder – Anwendungen

  • E-Motor
  • Akku
  • Stromverteilung
  • Bordladegerät
  • Hochleistungs-Hilfskontakte
  • Wandler
