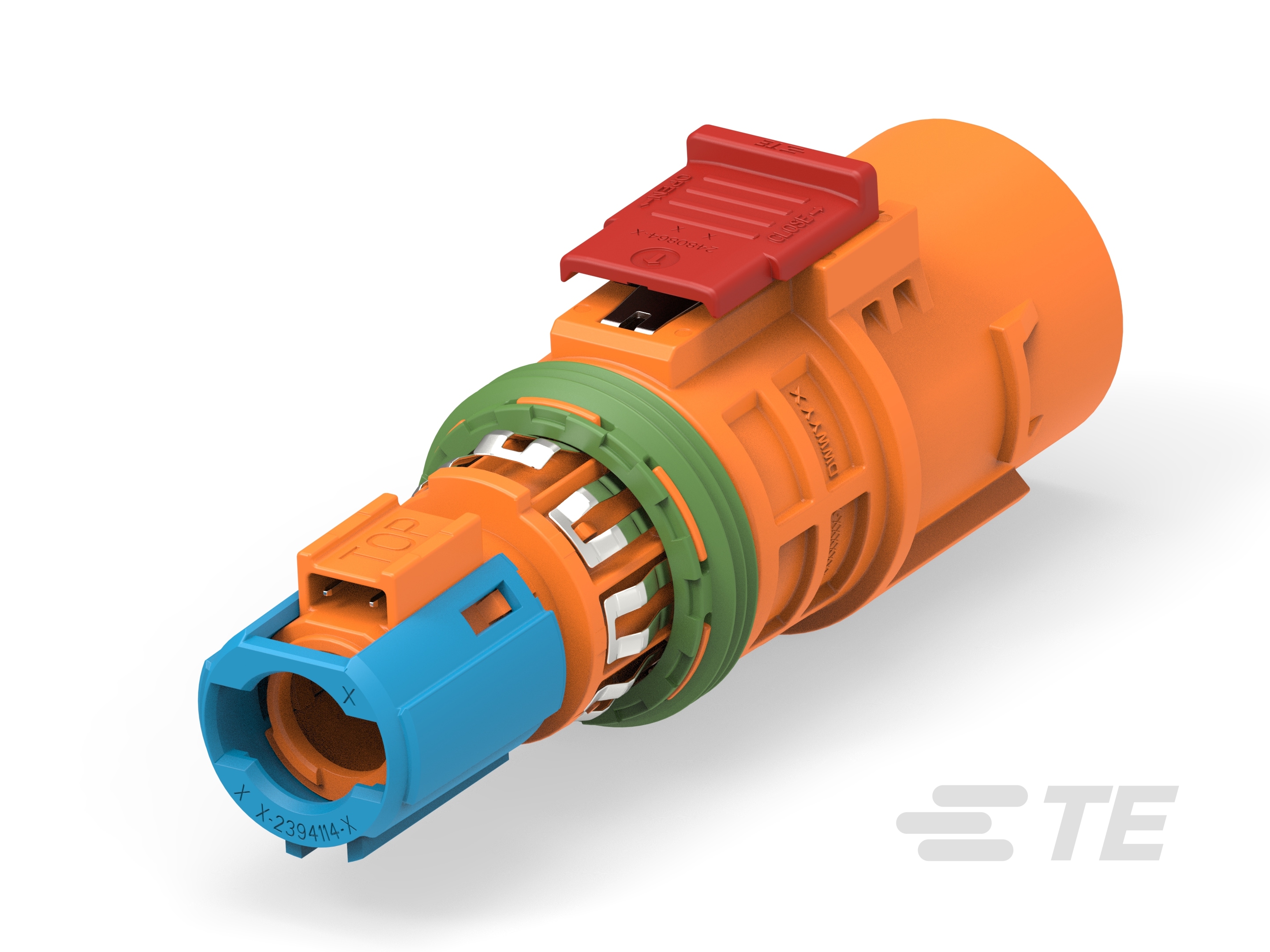

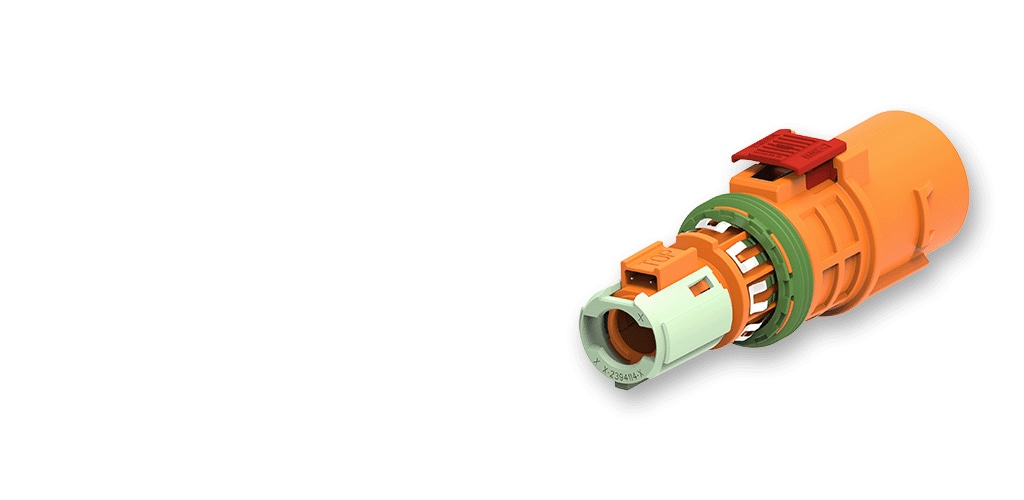

Vormontierte PowerTube HVP-HD 1000 Stecker
Die vormontierten PowerTube HVP-HD 1000 Stecker sind eine vielseitige und zuverlässige Lösung für Hochvoltverbindungen, die erhöhte Sicherheit, robuste Leistung und Benutzerfreundlichkeit bieten. Ob in Elektromotoren, Batteriepacks oder Stromverteilungssystemen, dieses Gehäuse bietet sichere und effiziente Verbindungen und unterstützt die wachsenden Anforderungen des E-Mobilitätsmarktes. Der PowerTube HVP-HD 1000 Stecker wurde entwickelt, um den anspruchsvollsten Bedingungen standzuhalten, und ist eine ausgezeichnete Wahl, um die Langlebigkeit und Zuverlässigkeit Ihrer Hochvoltverbindungen in industriellen und gewerblichen Transportanwendungen zu verlängern.
Produktmerkmale
-
Nominalspannungs-Architektur (V): 12
-
Steckverbinder- und Gehäusetyp : Buchsengehäuse
-
Anzahl der Positionen : 1
-
Abdichtbar : Ja
-
Betriebstemperaturbereich : -40 – 140 °C [ -40 – 284 °F ]
Übersicht
Wichtige Vorteile
Vormontierte PowerTube HVP-HD 1000 Stecker
- Hohe Strom- und Spannungskapazität: Der PowerTube HVP-HD 1000 Stecker ist für bis zu 300 A Dauerstrom und 1000 V ausgelegt und bietet hervorragende Leistung für Hochleistungsanwendungen.
- Verbesserte Sicherheitsmerkmale: Das Gehäuse ist mit einer Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL) und einer Steckverbinder-Positionssicherung (Connector Position Assurance, CPA) ausgestattet und bietet sichere Verbindungen. Es verhindert versehentliche Trennungen und erhöht so die allgemeine Sicherheit in Hochvoltumgebungen.
- Mehr Schutz gegen Umwelteinflüsse: Mit den Schutzklassen IP67 und IP6K9K bietet der Stecker eine außergewöhnliche Widerstandsfähigkeit gegen das Eindringen von Staub und Wasser und eignet sich damit für den Einsatz unter rauen und anspruchsvollen Bedingungen.
- Vielseitige Kompatibilität: Der Stecker ist für verschiedene Leiterquerschnitte (35 mm², 50 mm² und 70 mm²) geeignet und verfügt über mehrere Farbkennzeichnungen zur einfachen Identifizierung und Montage.
- Robuste Konstruktion: Gefertigt aus robusten Kunststoffmaterialien ist der Stecker für Motorvibrationen und extreme Umgebungsbedingungen ausgelegt und bietet langfristige Zuverlässigkeit und Langlebigkeit.
- 360°-Abschirmung: Das Gehäuse bietet umfassenden EMV-Schutz durch 360°-Schirmung, schützt vor elektromagnetischen Störungen (EMI) und gewährleistet eine zuverlässige Signalintegrität.
- Vereinfachte Montage: Das modulare Design und die benutzerfreundlichen Eigenschaften des Gehäuses ermöglichen eine einfache und schnelle Montage, was die Montagezeit und -komplexität reduziert und letztlich die Gesamtsystemkosten senkt.
- Breites Anwendungsspektrum: Sie eignen sich für eine Vielzahl von Hochleistungsanwendungen, wie z.B. die Anbindung von E-Motoren, die Integration von Akkupacks, Stromverteilungssysteme, On-Board-Ladegeräte und Hochleistungs-Hilfsaggregate in Industrie- und Nutzfahrzeugen.
Die vormontierten PowerTube HVP-HD 1000 Stecker bieten sichere Hochvoltverbindungen mit erhöhter Sicherheit für Industrie- und Nutzfahrzeuge.
Wichtige Merkmale
Vormontierte PowerTube HVP-HD 1000 Stecker
| Eigenschaften | |
|---|---|
| Stromkapazität |
Bis zu 300 A |
| Nennspannung |
Bis zu 1.000 V |
| Schutz |
IP67, IP6K9K |
| Sicherheitsmerkmale | Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL), Steckverbinder-Positionssicherung (Connector Position Assurance, CPA) |
| Kontakttyp | Buchsen |
| Leiterquerschnitt | 35 mm², 50 mm², 70 mm² |
| Abschirmung | 360° Abschirmung (Abschirmstrom bis zu 30 % des Hauptstroms) |
| Schwingungsbeständigkeit | ISO 16750-3 Profil 7 und Profil 9 |
| Farbkodierung | 12 Farbkodierungen |
| Korrosionswiderstand | VDA-233-102 Salzsprühprüfung |
| Gehäusematerial | Langlebiger Kunststoff |
| Montagetyp | Sammelschiene-an-Draht |
| Steckverbinderform | Rund |
| UL-Brandschutzklasse | UL 94HB, UL 94V-0 |
| Betriebstemperaturbereich | –40 °C bis 140 °C (–40 °F bis 284 °F) |
Anwendungen aus der Praxis
Vormontierte PowerTube HVP-HD 1000 Stecker
- E-Motor-Konnektivität: Unterstützt zuverlässige Verbindungen für Elektromotoren in Industrie- und Nutzfahrzeugen und fördert eine effiziente Energieübertragung.
- Batteriepack-Integration: Ermöglicht sichere Verbindungen für Batteriepacks in Elektro- und Hybridfahrzeugen und trägt zu einer gleichbleibenden Leistung bei.
- Stromverteilungssysteme: Hilft bei der Verteilung von Hochspannungsstrom auf verschiedene Subsysteme und verbessert so die betriebliche Effizienz.
- On-Board-Ladegeräte: Geeignet für die Aufnahme von Buchsenklemmen in Ladesystemen an Bord, um sichere und zuverlässige Verbindungen zu gewährleisten.
- Hochvolt-Nebensysteme: Unterstützt Zusatzsysteme wie Klimaanlagen und Servolenkungen, die Hochvoltverbindungen erfordern, und trägt zur verbesserten Gesamtfunktionalität des Fahrzeugs bei.
- Wechselrichter-Anschlüsse: Bietet ein robustes Gehäuse für Buchsenklemmen in Wechselrichtern und unterstützt die effektive Energieumwandlung.
- Bau- und Landmaschinen: Hilft bei der Aufrechterhaltung zuverlässiger Verbindungen für elektrische Hochleistungssysteme in Bau- und Landmaschinen und sorgt so für eine lange Betriebsdauer.
- Fahrzeuge des öffentlichen Verkehrs: Einsetzbar in Bussen und anderen Fahrzeugen des öffentlichen Nahverkehrs und trägt zur Zuverlässigkeit und Sicherheit von Hochspannungsanlagen bei.
- Schwerlastkraftwagen: Unterstützt Hochleistungs-Elektrosysteme in schweren Lastwagen und trägt dazu bei, die Leistung unter anspruchsvollen Bedingungen aufrechtzuerhalten.
- Marineanwendungen: Nützlich für Schiffe mit elektrischem Antrieb, da es ein zuverlässiges Gehäuse für Buchsen in rauen maritimen Umgebungen bietet.
PowerTube HVP-HD 1000 Steckverbinderserie
PowerTube HVP-HD 1400 Steckverbinderserie
FAQ
Vormontierte PowerTube HVP-HD 1000 Stecker
F: FWelche Sicherheitsfunktionen sind in den vormontierten PowerTube HVP-HD 1000Steckern enthalten?
A: Die vormontierten PowerTube HVP-HD 1000 Steckver sind mit einer Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL) und eine Steckverbinder-Positionssicherung (Connector Position Assurance, CPA) ausgestattet. HVIL verhindert, dass Hochvoltschaltungen aktiviert werden, wenn der Stecker nicht ordnungsgemäß angeschlossen ist, während CPA die Verbindung sichert, um ein versehentliches Trennen zu verhindern.
F: Welche Schutzklassen haben die PowerTube HVP-HD 1000 Steckvorrichtungen?
A: Dieser Stecker ist nach IP67 und IP6K9K geschützt und bietet somit einen hohen Schutz gegen das Eindringen von Staub und Wasser. Diese Einstufungen machen ihn geeignet für den Einsatz unter rauen Umgebungsbedingungen und ermöglichen eine zuverlässige Leistung in industriellen und kommerziellen Transportanwendungen.
F: Welche Drahtgrößen sind mit den vormontierten PowerTube HVP-HD 1000 Steckern kompatibel?
A: Die vormontierten PowerTube HVP-HD 1000 Stecker sind kompatibel mit Kabelgrößen von 35 mm², 50 mm² und 70 mm². Diese Flexibilität ermöglicht den Einsatz in verschiedenen Hochleistungsanwendungen und unterstützt zuverlässige und effiziente Verbindungen in Industrie- und Nutzfahrzeugen.
LESEN SIE MEHR HÄUFIG GESTELLTE FRAGEN ZU DEN POWERTUBE STECKVERBINDERN
Eigenschaften
Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.
Produktmerkmale
-
Gemischte und Hybrid-Steckverbinder Ja
-
Steckverbinder- und Gehäusetyp Buchsengehäuse
-
Abdichtbar Ja
-
Primäre Verriegelungsfunktion Ins Gehäuse integriert
-
Steckverbindersystem Draht-an-Schalttafel
-
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel
Konfigurationsmerkmale
-
Anzahl der Positionen 1
-
Anzahl der Reihen 1
Elektrische Kennwerte
-
Betriebsspannung (VDC) 1000
-
Betriebsspannung (VAC) 1000
-
Nominalspannungs-Architektur (V) 12
Sonstige Eigenschaften
-
Kabelausgangswinkel 180°
-
Primäre Produktfarbe Orange
-
Steckverbinder und Kodierungscode A | B | C | D | E | F | G | H | J | K | L | M
Kontaktmerkmale
-
Kontakttyp Stecksockel
-
Kontaktgröße 10mm
-
Stiftdurchmesser 10 mm [ 0,4 in ]
Montage und Anschlusstechnik
-
Kontaktpositionssicherung (TPA) Ja
-
Gegensteckführungstyp Polarisierung
-
Zugentlastung Mit
-
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)
Gehäusemerkmale
-
Gehäusematerial PA GF
Verwendungsbedingungen
-
Betriebstemperaturbereich -40 – 140 °C [ -40 – 284 °F ]
-
Betriebstemperatur (max) 140 °C [ 284 °F ]
Betrieb/Anwendung
-
Stromkreis Anwendung Leistung
Industriestandards
-
UL-Brandschutzklasse UL 94V-0
-
IP-Schutzart IPX9K
Weitere
-
Wartbar Ja
-
Steckverbinder-Positionssicherung (CPA) Ja
Referenznummer
-
TE-interne Teilenummer CAT-AQ4-HFFTH1000
