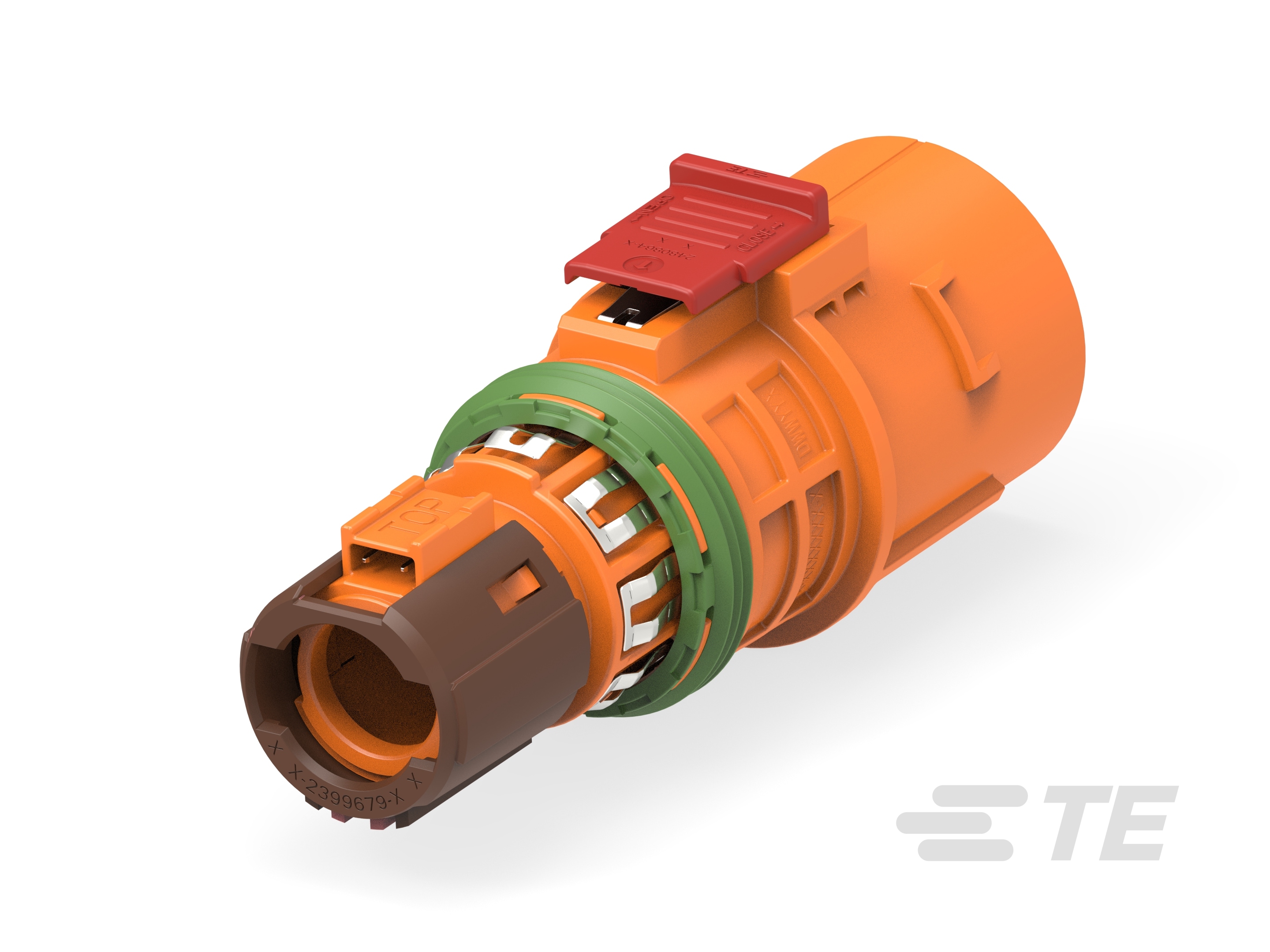

Vormontierte PowerTube HVP-HD 1400 Stecker
Produktmerkmale
-
Nominalspannungs-Architektur (V): 12
-
Steckverbinder- und Gehäusetyp : Buchsengehäuse
-
Anzahl der Positionen : 1
-
Abdichtbar : Ja
-
Betriebstemperaturbereich : -40 – 140 °C [ -40 – 284 °F ]
Wichtige Vorteile
Vormontierte PowerTube HVP-HD 1400 Stecker
- Höhere Leistungskapazität: Unterstützt bis zu 580 A Dauerstrom und ist damit für anspruchsvolle Hochleistungsanwendungen geeignet.
- Erhöhte Sicherheit: Mit HVIL und Steckverbinder-Positionssicherung für sichere Verbindungen, wodurch das Risiko versehentlicher Unterbrechungen verringert wird.
- Zuverlässige Leistung: Bietet eine gleichbleibende Leistung mit IP67- und IP6K9K-Schutz gegen das Eindringen von Staub und Wasser.
- Flexible Kompatibilität: Geeignet für größere Drahtstärken (70 mm² bis 150 mm²) und damit für verschiedene Anwendungen.
- Vereinfachte Montage: Entwickelt für eine einfache Verwendung mit modularen Komponenten, die die Montagezeit und -komplexität reduzieren.
- Hohe EMV-Leistung: Die 360°-Abschirmung schützt vor elektromagnetischen Störungen und unterstützt eine zuverlässige Signalintegrität.
- Robuste Konstruktion: Hält Vibrationen auf Motorniveau und rauen Umgebungsbedingungen stand und sorgt für eine lange Lebensdauer.
Vormontierte PowerTube HVP-HD 1400 Stecker bieten Hochstrom- und Hochvoltverbindungen für Industrie- und Nutzfahrzeuge und erhöhen so die Sicherheit und Langlebigkeit.
Wichtige Merkmale
Vormontierte PowerTube HVP-HD 1400 Stecker
| Eigenschaften | |
|---|---|
| Stromkapazität |
Bis zu 580 A |
| Nennspannung |
Bis zu 1.000 V |
| Schutz |
IP67, IP6K9K |
| Sicherheitsmerkmale | Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL), Steckverbinder-Positionssicherung (Connector Position Assurance, CPA) |
| Kontakttyp | Buchsen |
| Leiterquerschnitt | 70 mm², 95 mm², 120 mm², 150 mm² |
| Abschirmung | 360° Abschirmung (Abschirmstrom bis zu 30 % des Hauptstroms) |
| Schwingungsbeständigkeit | ISO 16750-3 Profil 7 und Profil 9 |
| Farbkodierung | 12 Farbkodierungen |
| Korrosionswiderstand | VDA-233-102 Salzsprühprüfung |
| Gehäusematerial | Langlebiger Kunststoff |
| Montagetyp | Sammelschiene-an-Draht |
| Steckverbinderform | Rund |
| UL-Brandschutzklasse | UL 94HB, UL 94V-0 |
| Betriebstemperaturbereich | –40 °C bis 140 °C (–40 °F bis 284 °F) |
Anwendungen aus der Praxis
Vormontierte PowerTube HVP-HD 1400 Stecker
- High-Power E-Motor Konnektivität: Unterstützt zuverlässige Anschlüsse für Elektromotoren mit hohem Strombedarf bis zu 580 A.
- Integration großer Akkupacks: Ermöglicht sichere Verbindungen für größere Akkupacks in Elektro- und Hybridfahrzeugen.
- Stromverteilungssysteme mit hoher Kapazität: Sorgt für eine effiziente und sichere Verteilung von Hochspannungsstrom über verschiedene Subsysteme.
- Leistungsstarke On-Board-Ladegeräte: Verbindet leistungsstarke Ladesysteme an Bord und ermöglicht so ein sicheres und zuverlässiges Aufladen der Batterien.
- Hochvolt-Nebensysteme: Unterstützt Hilfssysteme, die Hochstromverbindungen benötigen, wie z.B. moderne Klimaanlagen und Servolenkungen.
- Wechselrichteranschlüsse für Hochleistungssysteme: Bietet ein robustes Gehäuse für Buchsenklemmen in Hochleistungs-Wechselrichtern.
- Bau- und Landmaschinen: Ermöglicht dauerhafte und sichere Verbindungen für elektrische Systeme mit hoher Leistung in großen Maschinen.
- Fahrzeuge des öffentlichen Verkehrs: Geeignet für Busse und andere Fahrzeuge des öffentlichen Nahverkehrs und bietet zuverlässige und sichere Hochvoltverbindungen.
- Schwerlastkraftwagen: Unterstützt elektrische Hochleistungssysteme in schweren Lkw und verbessert die Leistung unter anspruchsvollen Bedingungen.
- Marineanwendungen: Anwendbar in elektrischen Schiffen, die robuste Hochspannungsverbindungen in rauen maritimen Umgebungen bieten.

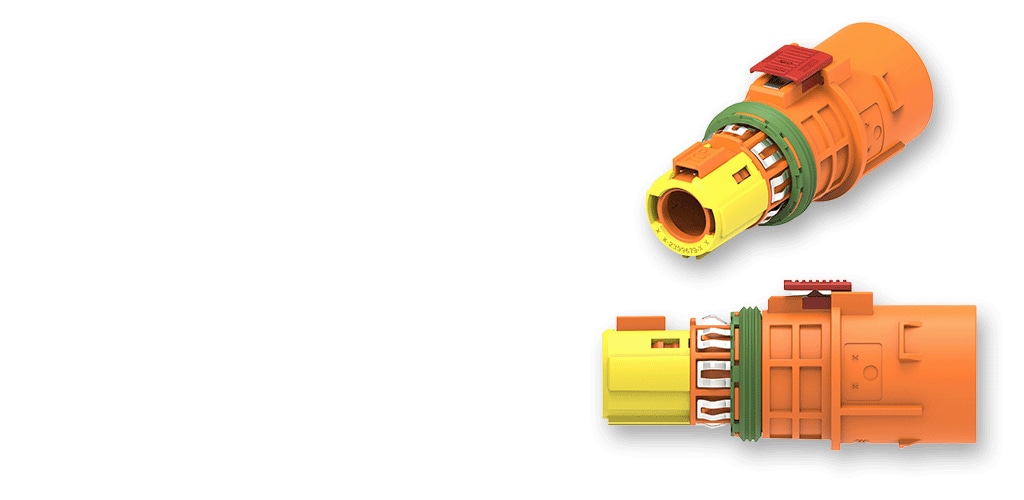

PowerTube HVP-HD 1000 Steckverbinderserie
PowerTube HVP-HD 1400 Steckverbinderserie
Vormontierte PowerTube HVP-HD 1400 Stecker
F: Was macht die PowerTube HVP-HD 1400 HVP-HD 1400 für Hochvoltanwendungen geeignet?
A: Die PowerTube HVP-HD 1400 HVP-HD 1400 sind für einen Dauerstrom von bis zu 580 A ausgelegt und können größere Drahtgrößen (70 mm² bis 150 mm²) aufnehmen. Dadurch eignet sie sich für anspruchsvolle Hochleistungsanwendungen in Industrie- und Nutzfahrzeugen.
F: Wie erhöhen die Sicherheitsmerkmale des PowerTube HVP-HD 1400 Steckers die Verbindungssicherheit?
A: ADer Stecker verfügt über eine Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL) und eine Steckverbinder-Positionssicherung (Connector Position Assurance, CPA). HVIL verhindert, dass Hochvoltschaltungen aktiviert werden, wenn der Steckverbinder nicht richtig eingesteckt ist, während CPA unbeabsichtigten Trennungen vorbeugt und so die allgemeine Sicherheit und Zuverlässigkeit erhöht.
F: In welchen Umgebungen kann der PowerTube HVP-HD 1400 HVP-HD 1400 eingesetzt werden?
A: Mit den Schutzarten IP67 und IP6K9K ist der PowerTube HVP-HD 1400 HVP-HD 1400 so konzipiert, dass er rauen Umgebungen standhält, einschließlich der Einwirkung von Staub und Wasser. Dadurch eignet er sich für verschiedene Anwendungen im industriellen und gewerblichen Transportwesen, wie z. B. Baumaschinen, Fahrzeuge des öffentlichen Nahverkehrs und Anwendungen in der Schifffahrt.
WEITERE HÄUFIG GESTELLTE FRAGEN ZU DEN POWERTUBE STECKVERBINDERN LESEN
Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.
Produktmerkmale
-
Gemischte und Hybrid-Steckverbinder Ja
-
Steckverbinder- und Gehäusetyp Buchsengehäuse
-
Abdichtbar Ja
-
Primäre Verriegelungsfunktion Ins Gehäuse integriert
-
Steckverbindersystem Draht-an-Schalttafel
-
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel
Konfigurationsmerkmale
-
Anzahl der Positionen 1
-
Anzahl der Reihen 1
Elektrische Kennwerte
-
Betriebsspannung (VDC) 1000
-
Betriebsspannung (VAC) 1000
-
Nominalspannungs-Architektur (V) 12
Sonstige Eigenschaften
-
Kabelausgangswinkel 180°
-
Primäre Produktfarbe Orange
-
Steckverbinder und Kodierungscode A | B | C | D | E | F | G | H | J | K | L | M
Kontaktmerkmale
-
Kontakttyp Stecksockel
-
Stiftdurchmesser 14 mm [ .55 in ]
Montage und Anschlusstechnik
-
Kontaktpositionssicherung (TPA) Ja
-
Gegensteckführungstyp Polarisierung
-
Zugentlastung Mit
-
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)
Gehäusemerkmale
-
Gehäusematerial PA GF
Verwendungsbedingungen
-
Betriebstemperaturbereich -40 – 140 °C [ -40 – 284 °F ]
-
Betriebstemperatur (max) 140 °C [ 284 °F ]
Betrieb/Anwendung
-
Stromkreis Anwendung Leistung
Industriestandards
-
UL-Brandschutzklasse UL 94V-0
-
IP-Schutzart IPX9K
Weitere
-
Wartbar Ja
-
Steckverbinder-Positionssicherung (CPA) Ja
Referenznummer
-
TE-interne Teilenummer CAT-AQ4-HFFTH1400
