Stiftleisten (90°) PowerTube HVP-HD 1400
Wir stellen die PowerTube HVP-HD 1400 90º-Stiftleisten vor, die für Hochstrom- und Hochvoltverbindungen mit einem platzsparenden 90°-Design entwickelt wurden. Diese robusten Steckverbinder unterstützen bis zu 580 A Dauerstrom und 1.000 V und bieten zuverlässige und sichere Verbindungen für anspruchsvolle Anwendungen in Industrie- und Nutzfahrzeugen. Mit Funktionen wie IP67- und IP6K9K-Schutz, Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL) und Steckverbinder-Positionssicherung (Connector Position Assurance, CPA) bieten die PowerTube HVP-HD 1400 90º-Stiftleisten verbesserte Sicherheit und Leistung in rauen Umgebungen.
Produktmerkmale
-
Anschlusstyp (an Leiterplatte) : Durchsteckmontage – Schraube
-
Abdichtbar : Ja
-
Mitte-Mitte-Abstand (Pitch) : 47 mm [ 1,85 in ]
-
Steckverbindersystem : Draht-an-Sammelleiter
-
Anzahl der Positionen : 1 | 2 | 3
Übersicht
Wichtige Vorteile

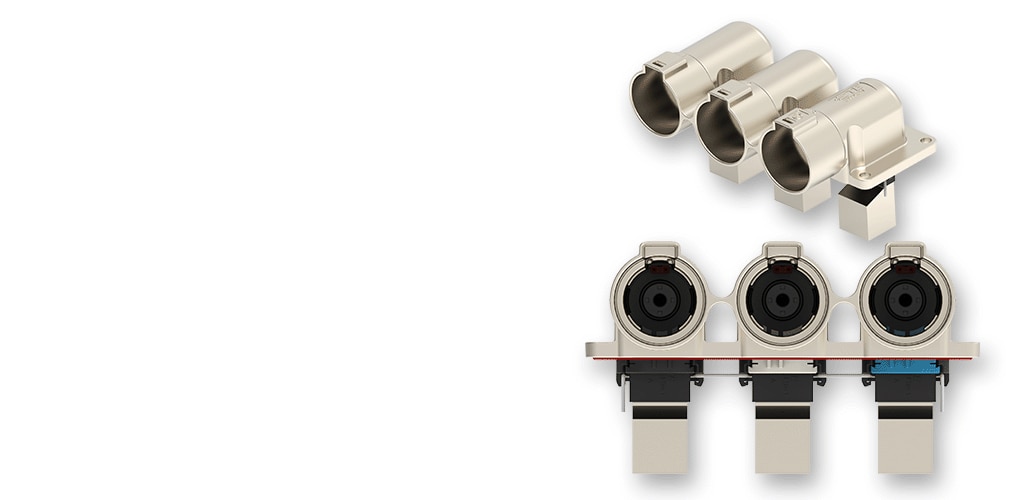

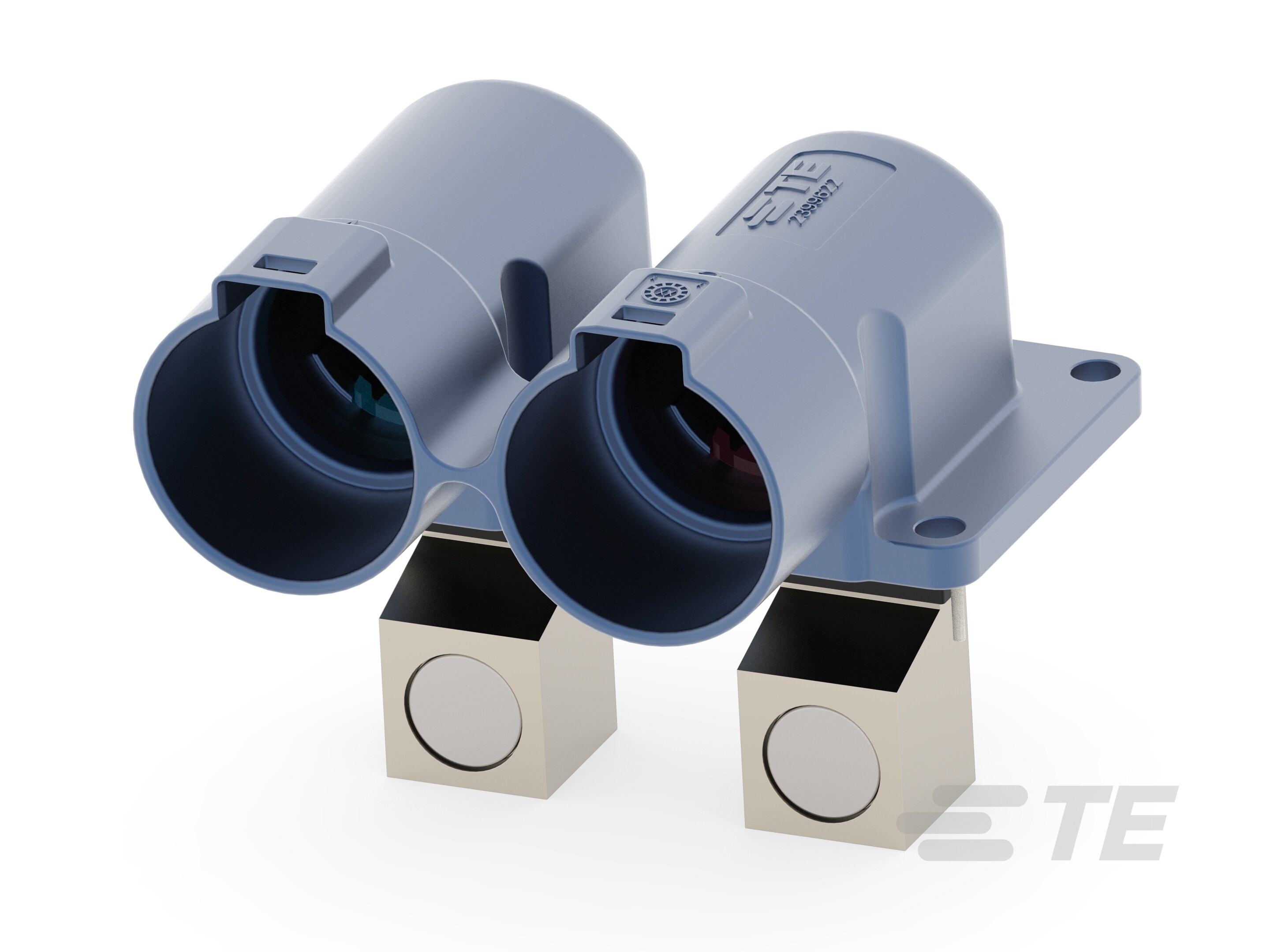

PowerTube HVP-HD 1400 90°-Stiftleisten
- Hohe Stromkapazität: Unterstützt bis zu 580 A Dauerstrom und ist damit für anspruchsvolle Hochleistungsanwendungen geeignet.
- Platzsparendes Design: Das rechtwinklige Design vereinfacht die Kabelführung, reduziert die Biegung und die mögliche Belastung der Drähte und erhöht die Haltbarkeit und Zuverlässigkeit.
- Verbesserte Sicherheit: Mit Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL), die verhindert, dass Hochvoltschaltungen aktiviert werden, wenn sie nicht ordnungsgemäß verbunden sind. Mit Steckverbinder-Positionssicherung (Connector Position Assurance, CPA), um versehentliche Trennungen zu verhindern und die Verbindungssicherheit zu erhöhen.
- Zuverlässige Leistung: Bietet eine gleichbleibende Leistung mit IP67- und IP6K9K-Schutz gegen das Eindringen von Staub und Wasser. Widersteht rauen Umgebungsbedingungen und bietet langfristige Haltbarkeit in anspruchsvollen Anwendungen.
- Modulares und flexibles Design: Bietet verschiedene Konfigurationen und Ausrichtungen, wodurch Flexibilität bei verschiedenen Anwendungsanforderungen geboten wird. Kompatibel mit größeren Drahtgrößen (70 mm² bis 150 mm²) für hohe Leistungsanforderungen.
- Hohe EMV-Leistung: Die 360°-Abschirmung schützt vor elektromagnetischen Störungen und unterstützt eine zuverlässige Signalintegrität.
- Robuste Konstruktion: Entwickelt, um Schwingungen auf Motorebene standzuhalten, wodurch sie für schwere Industrie- und Nutzfahrzeuge geeignet sind.
- Breites Spektrum an Anwendungen: Geeignet für die Verbindung mit leistungsstarken E-Motoren, die Integration großer Batteriepacks und Stromverteilungssysteme mit hoher Kapazität. Geeignet für den Einsatz in Baumaschinen, Fahrzeugen des öffentlichen Nahverkehrs und Marineanwendungen, bei denen eine höhere Strombelastbarkeit erforderlich ist.
PowerTube HVP-HD 1400 90º-Stiftleisten bieten Hochstrom- und Hochvoltverbindungen für Industrie- und Nutzfahrzeuge in einem platzsparenden Design.
Wichtige Leistungsmerkmale
PowerTube HVP-HD 1400 90°-Stiftleisten
| Eigenschaften | |
|---|---|
| Ausrichtung |
90º |
| Stromkapazität |
Bis zu 580 A |
| Nennspannung | Bis zu 1.000 V |
| Schutz | IP67, IP6K9K |
| Sicherheitsmerkmale | Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL), Steckverbinder-Positionssicherung (Connector Position Assurance, CPA) |
| Kontakttyp | Flachkontakte |
| Kontaktgröße | 14-mm-Rundstift |
| Kompatibilität der Drahtgröße | 70 mm², 95 mm², 120 mm², 150 mm² |
| Abschirmung | 360° Abschirmung (Abschirmstrom bis zu 30 % des Hauptstroms) |
| Schwingungsbeständigkeit | ISO 16750-3 Profil 7 und Profil 9 |
| Anzahl von Positionen | 1/2/3 Kontakte auf der Stiftleistenseite, 1 Kontakt auf der Steckerseite |
| Farbkodierung | 12 Farbkodierungen |
| Korrosionswiderstand | VDA-233-102 Salzsprühprüfung |
| Montagetyp | Sammelschiene-an-Draht |
| Gegensteckführung | Kodiert, Polarisationsrippe |
| Verbindungsmethode | Crimpverbindung |
| Steckverbinderform | Rund |
| Primäre Produktfarbe | Schwarz, Grau, Grün |
| UL-Brandschutzklasse | UL 94HB, UL 94V-0 |
| Betriebstemperaturbereich | –40 °C bis 140 °C (–40 °F bis 284 °F) |
Anwendungen aus der Praxis
PowerTube HVP-HD 1400 90°-Stiftleisten
- Leistungsstarke E-Motor-Konnektivität: Unterstützt Elektromotoren mit hohem Strombedarf bis zu 580 A. Die 90°-Ausrichtung ermöglicht ein effizientes Kabelmanagement und reduziert die Belastung und den Platzbedarf im Motorraum.
- Integration großer Batteriepacks: Ermöglicht Verbindungen für große Batteriepacks in Elektro- und Hybridfahrzeugen. Das rechteckige Design hilft bei engen Batteriefächern, optimiert die Raumnutzung und vereinfacht die Kabelführung.
- Stromverteilungssysteme mit hoher Kapazität: Verteilt Hochvoltstrom über verschiedene Subsysteme und unterstützt bis zu 580‑A. Die 90º-Stiftleisten passen genau in Stromverteilereinheiten, wodurch das Kabelbiegen reduziert und potenzielle Fehlerquellen vermieden werden.
- Leistungsstarke On-Board-Ladegeräte: Verbindet leistungsstarke On-Board-Ladesysteme und fördert so eine effiziente Batterieladung. Die platzsparende 90°-Ausrichtung eignet sich für kompakte Ladegerätemontagen und ermöglicht effizientere Aufbaudesigns.
- Leistungsstarke Hilfssysteme: Unterstützt Hilfssysteme, die Hochstromanschlüsse erfordern, wie z. B. moderne Klimaanlagen und Servolenksysteme. Der 90°-Winkel ermöglicht eine bessere Raumausnutzung und einen leichteren Wartungszugang in Zusatzsystemen.
- Wandleranschlüsse für Hochleistungssysteme: Bietet sichere Verbindungen für Hochleistungswandler in Elektro- und Hybridfahrzeugen. Das rechtwinklige Design minimiert den Platzbedarf und passt nahtlos in kompakte Wandlerbaugruppen.
- Bau- und Landmaschinen: Bietet langlebige Verbindungen für elektrische Hochleistungssysteme in großen Bau- und Landmaschinen. Die 90º-Stiftleisten ermöglichen ein effizientes Kabelmanagement auf engstem Raum und erhöhen so die Haltbarkeit und Zuverlässigkeit.
- Öffentliche Verkehrsmittel: Geeignet für Busse und andere öffentliche Verkehrsmittel, bietet Hochvoltanschlüsse für große elektrische Systeme. Die 90°-Ausrichtung trägt zu einem platzsparenden und organisierten Kabelmanagement in den Elektroräumen des Fahrzeugs bei.
- Schwere Lkw: Unterstützt elektrische Hochleistungssysteme in schweren Lkw mit bis zu 580 A. Die 90º-Stiftleisten sind für eine hervorragende Raumnutzung und ein effizientes Kabelmanagement in großen, komplexen elektrischen Systemen von Lastkraftwagen ausgelegt.
- Marineanwendungen: Einsetzbar in elektrischen Schiffen, die robuste Hochvoltverbindungen in rauen maritimen Umgebungen bereitstellen. Das rechtwinklige Design ist in Produkten zur Anwendung in extremen Marinebedingungen mit wenig Platz hilfreich, vereinfacht die Kabelmanagement und ermöglicht zuverlässige Verbindungen.
PowerTube HVP-HD 1000 Steckverbinderserie
e
e
e
PowerTube HVP-HD 1400 Steckverbinderserie
e
e
FAQ
Häufig gestellte Fragen
PowerTube HVP-HD 1400 90°-Stiftleisten
F: Welche Vorteile bietet die 90º-Ausrichtung der PowerTube HVP-HD 1400 90º-Stiftleisten?
A: Die 90º-Ausrichtung bietet platzsparende Vorteile und eignet sich daher für kompakte Montagen. Sie vereinfacht außerdem die Kabelführung, reduziert Biegungen und die mögliche Belastung der Drähte, was die Haltbarkeit und Zuverlässigkeit der Verbindungen in engen Räumen oder bei begrenztem Platzangebot verbessern kann.
A: Die Stiftleisten verfügen über eine Hochvoltverriegelungsschleife (High Voltage Interlock Loop, HVIL) und eine Steckverbinder-Positionssicherung (Connector Position Assurance, CPA). HVIL verhindert, dass Hochvoltschaltungen aktiviert werden, wenn der Steckverbinder nicht richtig eingesteckt ist, während CPA unbeabsichtigte Trennungen verhindert und so die allgemeine Sicherheit und Zuverlässigkeit erhöht.
F: In welchen Umgebungen können die PowerTube HVP-HD 1400 90º-Stiftleisten verwendet werden?
A: Mit den Schutzarten IP67 und IP6K9K sind die PowerTube HVP-HD 1400 90º-Stiftleisten so konzipiert, dass sie rauen Umgebungen standhalten, einschließlich der Einwirkung von Staub und Wasser. Dadurch eignen sie sich für verschiedene Anwendungen im industriellen und gewerblichen Transportwesen, wie z. B. Baumaschinen, Fahrzeuge des öffentlichen Nahverkehrs und Anwendungen in der Schifffahrt.
LESEN SIE MEHR HÄUFIG GESTELLTE FRAGEN ZU DEN POWERTUBE STECKVERBINDERN
Eigenschaften
Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.
Produktmerkmale
-
Stiftleistentyp Stiftleisten- und Push-Push-Satz | Vollständig ummantelt
-
Steckverbinder-Produkttyp Steckverbindersatz
-
Steckverbinderform Rund
-
Abdichtbar Ja
-
Steckverbindersystem Draht-an-Sammelleiter
-
Steckverbinder/Kontakt-Anschluss an Sammelschiene
Konfigurationsmerkmale
-
Anzahl der Positionen 1 | 2 | 3
-
Anzahl der Reihen 1
Elektrische Kennwerte
-
Betriebsspannung (VDC) 1000
-
Nominalspannungs-Architektur (V) 1000
-
Betriebsspannung (VAC) 1000
Sonstige Eigenschaften
-
Steckverbinder und Kodierungscode A | A/B | A/B/C | A-B | B | C | C/D | C-D | D | D/E/F | E | E/F | F | G | G/H | G/H/J | H | J | J/K | K | K/L/M | L | L/M | M
-
Primäre Produktfarbe Blau | Braun | Gelb | Grün | Lila | Naturbelassen | Orange | Rot | Rot – Grün | Schwarz
Kontaktmerkmale
-
Kontakttyp Stift
-
Stiftdurchmesser 14 mm [ .55 in ]
-
Beschichtungsmaterial des Kontaktsteckbereichs Silber (Ag)
Klemmenmerkmale
-
Anschlusstyp (an Leiterplatte) Durchsteckmontage – Schraube
Montage und Anschlusstechnik
-
Leiterplattenmontage-Ausrichtung Ohne
-
Gegensteckführung Mit
-
Leiterplattenhalterung Ohne
-
Gegensteckführungstyp Polarisierung
-
Steckverbinderbefestigungs-Typ Leiterplatten-Befestigung
Gehäusemerkmale
-
Mitte-Mitte-Abstand (Pitch) 47 mm [ 1,85 in ]
Verwendungsbedingungen
-
Betriebstemperatur (max) 140 °C [ 284 °F ]
-
Betriebstemperaturbereich -40 – 140 °C [ -40 – 284 °F ]
Betrieb/Anwendung
-
Stromkreis Anwendung Leistung
Industriestandards
-
UL-Brandschutzklasse UL 94V-0
-
IP-Schutzart IP6K9K
Verpackungsmerkmale
-
Verpackungsmethode Container | Tray
Referenznummer
-
TE-interne Teilenummer CAT-AQ4-HHD140090
Literatur
Keine Dokumentation verfügbar.
