Étanchéifiez la connexion et réduisez l'encombrement. Maintenez les véhicules en mouvement.
Les connecteurs NTSEAL vous offrent une connectivité fil-à-fil compacte et étanche, conçue pour les conditions difficiles. Nous proposons des connecteurs à 18, 20, 26, 36, 38 ou 48 positions avec des contacts DEUTSCH de taille 12, 16 et 20 pour l'alimentation et les signaux dans un seul boîtier. Les connecteurs ont un indice de protection IP67, IP68 et IP6K9K avec capots de protection. Le levier intégré, le TPA et le CPA permettent un raccordement et un entretien rapides et fiables sur le terrain.
Pourquoi des connecteurs NTSEAL ?
- Camion, bus, véhicules de construction et agricoles - connecteurs étanches pour applications exigeantes
- Contacts standards Deutsch - fiabilité et facilité d'entretien avérées
- Groupe motopropulseur - résiste à la chaleur, aux fluides et aux vibrations du moteur.
- Châssis et habitacle- disposition compacte et haute densité libérant de l'espace dans les faisceaux de câbles denses.
- Panneau et cloison - installation sans outil, option de codage couleur, sortie de câble droite ou à 90°.
Principaux avantages
Connecteurs NTSEAL
- Étanchéité contre les lavages et la saleté de la route
L'étanchéité IP67, IP68 et IP6K9K avec capot arrière aide à protéger les circuits pendant le nettoyage à haute pression et contre la poussière des chemins de terre. Cela signifie moins d'arrêts imprévus et moins de retouches après l'entretien.
- Accélération du travail sur les faisceaux
Le levier de verrouillage intégré rend la connexion facile et rapide. L'installation sans outil sur les panneaux permet de gagner du temps lors de l'assemblage et des réparations sur le terrain. Vous bénéficiez d'une construction plus rapide et d'une remise en service plus rapide.
- Réduisez les erreurs d'assemblage
Quatre codages mécaniques avec des couleurs distinctes permettent d'éviter les erreurs de raccordement. Le dispositif TPA (Terminal Position Assurance) confirme la mise en place des contacts et le dispositif CPA (Connector Position Assurance) permet d'éviter tout déverrouillage accidentel. Les équipes passent moins de temps à effectuer des réparations.
- Intégrez plus d'entrées/sorties dans un espace réduit
Le boîtier haute densité avec 18, 20, 26, 36, 38 ou 48 positions s'adapte aux espaces restreints des châssis, des habitacles et des compartiments moteurs. Les concepteurs peuvent acheminer plus de signaux sans augmenter le nombre de connecteurs.
- Transportez le signal et l'alimentation dans un seul boîtier
Utilisez des contacts DEUTSCH de taille 12, 16 et 20 dans le même connecteur pour combiner des signaux de faible niveau avec des alimentations électriques. Cela simplifie l'architecture du faisceau et réduit les points de jonction susceptibles de tomber en panne.
- Performances adaptées à l'environnement des véhicules
Conçu pour fonctionner entre -40 °C et 125 °C et résister aux vibrations des moteurs. Choisissez en toute confiance un connecteur pour le moteur, les moteurs électriques, la transmission, le châssis, le PDU, l'habitacle et les zones de bus connectés intelligents.
- Adapté aux systèmes d'alimentation couramment utilisés dans les véhicules
Convient aux architectures 12 volts et 24 volts avec des options de contact prenant en charge jusqu'à 25 A pour un contact de taille 12 à 125 °C. Cela permet de regrouper les références entre les différentes plateformes.
- Tirez parti des contact standards DEUTSCH
Les connecteurs NTSEAL utilisent les contacts DEUTSCH de taille 12, 16 et 20, bien connus. Vous pouvez conserver vos outils et vos sources d'approvisionnement existants tout en passant à une solution compacte et étanche.
- Renforcez la protection grâce à des accessoires prêts à l'emploi
Les capots arrière, les bouchons d'étanchéité, les capuchons étanches et les clips de montage créent un système complet, du panneau au faisceau. Cela permet de raccourcir la validation et d'accélérer la mise sur le marché.
- Couvrez davantage d'applications avec une seule gamme
Du rechargement et de la batterie à la distribution de puissance et à la gestion de l'énergie, un connecteur unique permet de standardiser les systèmes et de réduire les stocks.
Principales caractéristiques
Connecteurs NTSEAL
| Caractéristique | Spécifications |
|---|---|
| Positions | 18, 20,26, 36, 38, 48 |
| Contact | DEUTSCH taille 12, 16 et 20 |
| Tension de fonctionnement | 12 V et 24 V |
| Courant de contact | 7,5 A, 13 A, 25 A (à 125 °C) |
| Étanchéité | IP67, IP68 et IP6K9K avec capot |
| Température de fonctionnement | -40 °C à 125 °C |
| Codage | Quatre options et couleurs de codage |
| Aides à l'assemblage | Levier intégré sur connecteur avec nombre de positions plus élevé, TPA et CPA |
| Accessoires | Capots, clips de montage, bouchons d'étanchéité, capuchons étanches |
| Matériaux | Boîtiers PBT avec CPA et TPA listés dans la fiche technique |
Applications dans le monde réel
Connecteurs NTSEAL
- Faisceaux pour moteurs et groupes motopropulseurs
Connectez des capteurs et des actionneurs dans des zones chaudes et soumises à de fortes vibrations au niveau des moteurs, des moteurs électriques et des systèmes de transmission. Le format compact et haute densité ainsi que les contacts standard DEUTSCH permettent de fournir un signal fiable et une alimentation basse tension dans des conditions difficiles, avec des indices de protection IP67, IP68 et IP6K9K avec capots de protection.
- Systèmes du châssis et de l'habitacle
Acheminez les circuits de l'éclairage, la climatisation, les commutateurs et les commandes de la carrosserie à travers le châssis et l'intérieur du véhicule. Les options de montage en ligne et à bride permettent un raccordement rapide au panneau et un entretien sans outils spéciaux.
- Électronique intelligente et connectée pour les bus
Alimentez les unités télématiques, les capteurs et les contrôleurs auxiliaires des bus urbains et interurbains. Le nombre élevé de positions permet de réduire la quantité de connecteurs nécessaires dans les faisceaux denses et contribue à simplifier la disposition des faisceaux. Circuits auxiliaires de rechargement et de batterie Assurez la prise en charge des faisceaux basse tension autour des blocs-batteries, des modules de rechargement, des pompes et des ventilateurs dans les camions et les bus électriques. Utilisez des contacts de taille 20, 16 et 12 pour combiner les signaux et l'alimentation basse tension dans un seul boîtier.
- Distribution de puissance et gestion de l'énergie
Assurez des transferts fiables entre le faisceau principal et les unités de distribution de puissance ou les modules de commande du châssis dans les véhicules utilitaires. Les dispositifs de garantie de position des bornes et des connecteurs contribuent à réduire les erreurs d'assemblage pendant l'entretien.
- Systèmes de post-traitement
Connectez les modules de dosage, les capteurs d'échappement et les contrôleurs situés sous la carrosserie, où les projections d'eau, la boue et le sel de déneigement sont fréquents. Les niveaux d'étanchéité et la température de fonctionnement de -40 à 125 °C permettent de supporter les cycles de service dans ces zones.
- Traversée de panneaux et de cloisons
Utilisez des connecteurs à bride pour un acheminement propre à travers les panneaux métalliques ou composites des cabines, des capots moteur et des boîtiers de batterie. L'installation sans outil des panneaux accélère le montage et l'entretien.
- Automatisation sur le véhicule et dans l'usine
Reliez les capteurs, les actionneurs et les petits contrôleurs utilisés sur les équipements montés sur les véhicules et dans les dispositifs de test en usine. La même gamme peut prendre en charge les cordons de test côté ligne et les capuchons de service pour protéger les connecteurs pendant le transport.

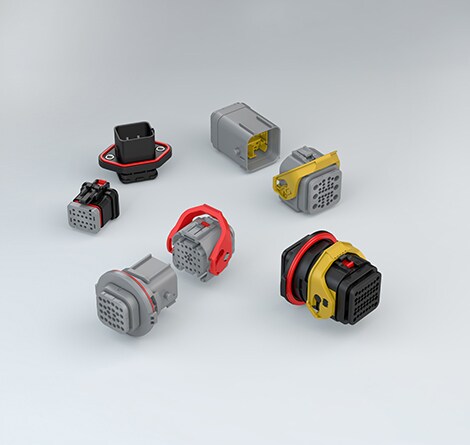

Le connecteur hybride innovant NTSEAL utilise le système de contact commun DEUTSCH de taille 12, 16 et 20 pour les applications en ligne.
e
e
e
e
e
Foire aux questions
Connecteurs NTSEAL
Q : Qu’est-ce qu’un connecteur NTSEAL ?
R : Les connecteurs NTSEAL font partie de la gamme de connecteurs DEUTSCH de TE. Il s'agit d'une gamme de connecteurs fil à fil hybrides haute densité et étanches, disponibles en 18, 20, 26, 36, 38 et 48 positions, qui utilisent des contacts DEUTSCH de taille 12, 16 et 20.
Q : Que signifient TPA et CPA ?
R : Le TPA (Terminal Position Assurance ou dispositif de garantie de positionnement des bornes) permet une installation correcte des contacts. Le CPA pour Connector Position Assurance (ou dispositif de garantie de positionnement des connecteurs) garantit un assemblage correct et aide à prévenir toute déconnexion accidentelle.
Q : Quel est le niveau d'étanchéité et la plage de température admissibles ?
R : Avec son boîtier, les connecteurs NTSEAL présentent un indice de protection IP67, IP68 et IP6K9K. La plage de température de fonctionnement s'étend de -40 °C à 125 °C.
