Connexions PCB rapides, fiables et efficaces
Les bornes à connexion rapide sont utilisées pour simplifier l'assemblage des systèmes fil-à-carte. Pour ces applications, TE propose des bornes mâles et femelles qui se montent directement sur les circuits imprimés (PCB). Elles sont disponibles dans une grande variété de modèles pour répondre aux exigences spécifiques des applications, notamment une gamme de tailles de languettes, des versions en pièces détachées et en bandes, des contacts avec ou sans stabilisateurs, et des produits compatibles avec la soudure par refusion. Les connecteurs rapides offrent une grande flexibilité de conception grâce à de multiples options de raccordement des fils et permettent de modifier les systèmes de manière plus économique en transférant les fils déjà raccordés vers des configurations de circuits imprimés plus récentes. Les bornes pour circuits imprimés peuvent être fixées manuellement ou insérées à l'aide d'équipements entièrement ou semi-automatiques.
Caractéristiques du produit

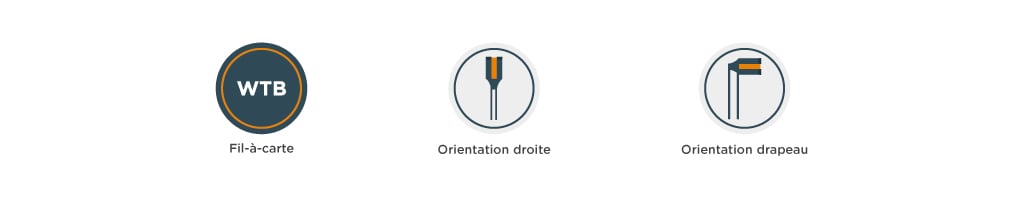

| Largeur de la languette (po.) | 0,110/0,125/0,187/0,205/0,250/0,312 | Orientations | Droit, angle droit, 90o U, 45o U. |
| Épaisseur de la languette (po.) | 0,020-0,032 | Types de montage | Broches à souder, broches à presser conformes, goujon |
| Courant continu max (A) | 30 | Matériaux/Placage | Base : Laiton, bronze phosphoreux, acier Placage: Étain, argent, nickel |
| Température de fct. max (°C) | Standard : 110 Haute température : 250 |
Disponible pré-isolé | Non |
| Effort de connexion entre le clip et la languette (N) | Dépend du composant femelle | Normes et certifications | UL, VDE, CSA |
Produit recommandé
Borne d'alimentation pour circuits imprimés à courant élevé
Borne d'alimentation à vis conçue pour alimenter les circuits imprimés, offrant des connexions plus fiables et plus stables grâce à ses caractéristiques améliorées de maintien et d'anti-rotation. Voir le produit, les spécifications du produit et la spécification d'application .
