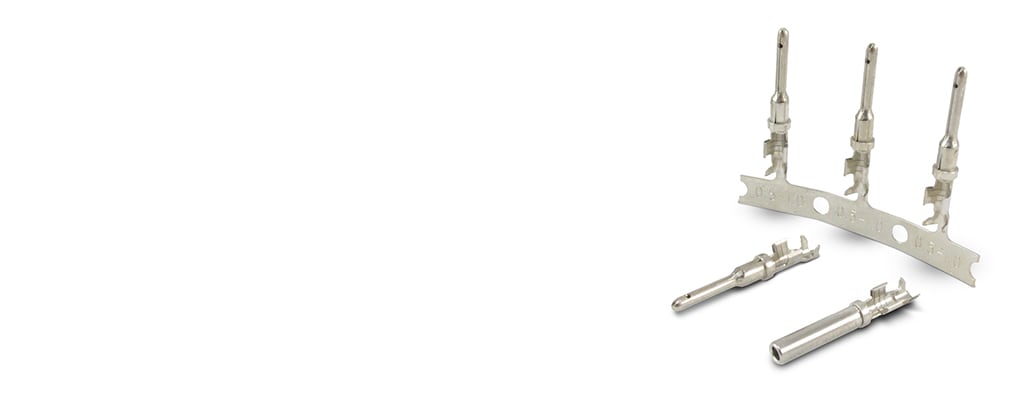

Contacts emboutis et formés DEUTSCH

DEUTSCH

DEUTSCH Common Contact

Les contacts de style embouti et formé DEUTSCH terminent le fil de 10 AWG à 22 AWG (de 6,0 à 0,35 mm²). Ils sont disponibles en nickel, en étain ou plaqués or, et en plusieurs tailles pour s’adapter à une large gamme d’isolation de fil. Les contacts emboutis et formés sont conçus pour être utilisés lorsque les coûts de terminaison de fil sont une préoccupation majeure sans sacrifier la fiabilité des circuits électriques.

Plus Moins

Caractéristiques du produit

Type de cosse : Broche, Support
Dimension du fil (AWG): 10, 14 – 12, 16 – 12, 16 – 14, 18 – 14, 20 – 16, 22 – 16
Dimension du fil (mm²): .35 – 1.5, .5 – 1, .517 – 1.3, .75 – 2, .823 – 2.08, 1. – 2.5, 2 – 4, 4 – 6
Placage de l'interface : Étain (Sn), Nickel (Ni), Or (Au), Palladium Nickel Or (PdNiAu)
Système de verrouillage principal : Intégré dans le boîtier, Sur la borne

Disponible depuis

Produit	N° de pièce TE	Documents	Type de cosse	Dimension du fil	Dimension du fil	Placage de l'interface	Système de verrouillage principal	Étanche	Diamètre de la broche d'accouplement	Intensité transmise par la borne	Type de joint	Dimension du fil	Dimension du fil	Température de fonctionnement (max)	Plage de température de fonctionnement	Conformité RoHS de l'UE	Conformité aux VLE de l'UE
SOC, SF, SIZE 16, 14-18, PD/NI/AU	1062-14-1088	Dessin technique du produit PDF 3D	Support	.75 – 2 mm²	18 – 14 AWG	Palladium Nickel Or (PdNiAu)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	150 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 20, 16-22, NI/NI	1062-20-0222	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 20, 14-16, NI/NI	1060-20-0622	Dessin technique du produit PDF 3D	Broche	1. – 2.5 mm²	16 – 14 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	14 AWG, 16 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 20, 16-22, SN/SN	1062-20-0177	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 16, 14-18, AU/SN	1062-14-0144	Dessin technique du produit PDF 3D	Support	.75 – 2 mm²	18 – 14 AWG	Or (Au)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	150 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 16, 14-18, PD/NI/AU	1062-16-0988	Dessin technique du produit PDF 3D	Support	.75 – 2 mm²	18 – 14 AWG	Palladium Nickel Or (PdNiAu)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 20, 16-22, NI/NI	1062-20-0122	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 20, 14-16, SN/SN	1062-20-0677	Dessin technique du produit PDF 3D	Support	1. – 2.5 mm²	16 – 14 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	14 AWG, 16 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 20, 16-22, SN/SN	1062-20-0277	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 20, 16-22, SLEVLESS, SN/SN	1062-20-0377	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 14-18, AU/SN	1060-14-0144	Dessin technique du produit PDF 3D	Broche	.75 – 2 mm²	18 – 14 AWG	Or (Au)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	150 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 16, 14-18, NI/SN	1062-16-0722	Dessin technique du produit PDF 3D	Support	.75 – 2 mm²	18 – 14 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 20, 16-22, AU/SN	1062-20-0144	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Or (Au)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 16, 14-18, AU/SN	1060-16-0144	Dessin technique du produit PDF 3D	Broche	.75 – 2 mm²	18 – 14 AWG	Or (Au)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 20, 16-22, NI/NI	1060-20-0122	Dessin technique du produit PDF 3D	Broche	.35 – 1.5 mm²	22 – 16 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 16-20, PD/NI/AU	1060-16-0688	Dessin technique du produit PDF 3D	Broche	.5 – 1 mm²	20 – 16 AWG	Palladium Nickel Or (PdNiAu)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.5 mm², .75 mm², 1 mm²	16 AWG, 18 AWG, 20 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 16, 14-18, PD/NI/AU	1060-14-1088	Dessin technique du produit PDF 3D	Broche	.75 – 2 mm²	18 – 14 AWG	Palladium Nickel Or (PdNiAu)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	150 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 16, 14-18, SN/SN	1062-16-0177	Dessin technique du produit PDF 3D	Support	.75 – 2 mm²	18 – 14 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 20, 16-22, SN/SN	1060-20-0177	Dessin technique du produit PDF 3D	Broche	.35 – 1.5 mm²	22 – 16 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 14-18, SN/SN	1060-16-0177	Dessin technique du produit PDF 3D	Broche	.75 – 2 mm²	18 – 14 AWG	Étain (Sn)	Sur la borne	Non	1.59 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 14-18, NI/SN	1060-16-0722	Dessin technique du produit PDF 3D	Broche	.75 – 2 mm²	18 – 14 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 16, 12-16, NI/SN	1062-16-1222	Dessin technique du produit PDF 3D	Support	1. – 2.5 mm²	16 – 12 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	12 AWG, 14 AWG, 16 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 16, 14-18, AU/SN	1062-16-0144	Dessin technique du produit PDF 3D	Support	.75 – 2 mm²	18 – 14 AWG	Or (Au)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 20, 14-16, AU/SN	1062-20-0644	Dessin technique du produit PDF 3D	Support	1. – 2.5 mm²	16 – 14 AWG	Or (Au)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	14 AWG, 16 AWG	125 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 20, 16-22, SLEVLESS, NI/NI	1062-20-0322	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 20, 16-22, SLEVLESS, AU/SN	1062-20-0344	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Or (Au)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 16, 16-20, SN/SN	1060-16-0677	Dessin technique du produit PDF 3D	Broche	.5 – 1 mm²	20 – 16 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.5 mm², .75 mm², 1 mm²	16 AWG, 18 AWG, 20 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 12-16, AU/SN	1060-16-1244	Dessin technique du produit PDF 3D	Broche	1. – 2.5 mm²	16 – 12 AWG	Or (Au)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	12 AWG, 14 AWG, 16 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 20, 16-22, NI/NI	1060-20-0222	Dessin technique du produit PDF 3D	Broche	.35 – 1.5 mm²	22 – 16 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 20, 16-22, AU/SN	1062-20-0244	Dessin technique du produit PDF 3D	Support	.35 – 1.5 mm²	22 – 16 AWG	Or (Au)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 12, 12-14, AU/SN	1060-12-0144	Dessin technique du produit PDF 3D	Broche	2 – 4 mm²	14 – 12 AWG	Or (Au)	Intégré dans le boîtier	Non	2.4 mm	25 – 40 A (puissance)	Élément d’étanchéité commun ou non étanche	2 mm², 3 mm², 4 mm²	12 AWG, 14 AWG	150 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 12, 10, NI/NI	1062-12-0222	Dessin technique du produit PDF 3D	Support	4 – 6 mm²	10 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	2.4 mm	25 – 40 A (puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 16, 16-20, PD/NI/AU	1062-16-0688	Dessin technique du produit PDF 3D	Support	.5 – 1 mm²	20 – 16 AWG	Palladium Nickel Or (PdNiAu)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.5 mm², .75 mm², 1 mm²	16 AWG, 18 AWG, 20 AWG	125 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 20, 14-16, NI/NI	1062-20-0622	Dessin technique du produit PDF 3D	Support	1. – 2.5 mm²	16 – 14 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	14 AWG, 16 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 20, 16-22, AU/SN	1060-20-0244	Dessin technique du produit PDF 3D	Broche	.35 – 1.5 mm²	22 – 16 AWG	Or (Au)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 16, 12-16, AU/SN	1062-16-1244	Dessin technique du produit PDF 3D	Support	1. – 2.5 mm²	16 – 12 AWG	Or (Au)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	12 AWG, 14 AWG, 16 AWG	125 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 12, 12-14, AU/SN	1062-12-0144	Dessin technique du produit PDF 3D	Support	2 – 4 mm²	14 – 12 AWG	Or (Au)	Intégré dans le boîtier	Non	2.4 mm	25 – 40 A (puissance)	Élément d’étanchéité commun ou non étanche	2 mm², 3 mm², 4 mm²	12 AWG, 14 AWG	150 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 12, 12-14, NI/SN	1060-12-0166	Dessin technique du produit PDF 3D	Broche	2 – 4 mm²	14 – 12 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	2.4 mm	25 – 40 A (puissance)	Élément d’étanchéité commun ou non étanche	2 mm², 3 mm², 4 mm²	12 AWG, 14 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 16-20, AU/SN	1060-16-0644	Dessin technique du produit PDF 3D	Broche	.5 – 1 mm²	20 – 16 AWG	Or (Au)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.5 mm², .75 mm², 1 mm²	16 AWG, 18 AWG, 20 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 20, 16-22, AU/SN	1060-20-0144	Dessin technique du produit PDF 3D	Broche	.35 – 1.5 mm²	22 – 16 AWG	Or (Au)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 20, 16-22, SN/SN	1060-20-0277	Dessin technique du produit PDF 3D	Broche	.35 – 1.5 mm²	22 – 16 AWG	Étain (Sn)	Intégré dans le boîtier	Non	1 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.35 mm², .5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG, 20 AWG, 22 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 12, 10, AU/SN	1062-12-0244	Dessin technique du produit PDF 3D	Support	4 – 6 mm²	10 AWG	Or (Au)	Intégré dans le boîtier	Non	2.4 mm	25 – 40 A (puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	150 °C	-55 – 150 °C	-	-
PIN, SF, SIZE 16, 14-18, PD/NI/AU	1060-16-0988	Dessin technique du produit PDF 3D	Broche	.75 – 2 mm²	18 – 14 AWG	Palladium Nickel Or (PdNiAu)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	-55 – 150 °C	-	-
SOC, SF, SIZE 12, 12-14, NI/SN	1062-12-0166	Dessin technique du produit PDF 3D	Support	2 – 4 mm²	14 – 12 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	2.4 mm	25 – 40 A (puissance)	Élément d’étanchéité commun ou non étanche	2 mm², 3 mm², 4 mm²	12 AWG, 14 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 16, 14-18, NI/SN	1062-14-0122	Dessin technique du produit PDF 3D	Support	.75 – 2 mm²	18 – 14 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 14-18, NI/SN	1060-14-0122	Dessin technique du produit PDF 3D	Broche	.75 – 2 mm²	18 – 14 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.75 mm², 1 mm², 1.5 mm², 2 mm²	14 AWG, 16 AWG, 18 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 12-16, NI/SN	1060-16-1222	Dessin technique du produit PDF 3D	Broche	1. – 2.5 mm²	16 – 12 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	1 mm², 1.5 mm², 2.5 mm²	12 AWG, 14 AWG, 16 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 16, 16-20, NI/SN	1060-16-0622	Dessin technique du produit PDF 3D	Broche	.5 – 1 mm²	20 – 16 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.5 mm², .75 mm², 1 mm²	16 AWG, 18 AWG, 20 AWG	125 °C	'-55 – 125 °C	-	-
SOC, SF, SIZE 16, 16-20, NI/SN	1062-16-0622	Dessin technique du produit PDF 3D	Support	.5 – 1 mm²	20 – 16 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	1.5 mm	0 – 24 A (faible puissance)	Élément d’étanchéité commun ou non étanche	.5 mm², .75 mm², 1 mm²	16 AWG, 18 AWG, 20 AWG	125 °C	'-55 – 125 °C	-	-
PIN, SF, SIZE 12, 10, NI/NI	1060-12-0222	Dessin technique du produit PDF 3D	Broche	4 – 6 mm²	10 AWG	Nickel (Ni)	Intégré dans le boîtier	Non	2.4 mm	25 – 40 A (puissance)	Élément d’étanchéité commun ou non étanche	4 mm², 5 mm², 6 mm²	10 AWG	125 °C	'-55 – 125 °C	-	-

Aperçu

Les contacts communs emboutis et formés DEUTSCH diminuent le nombre d’outils nécessaires.

Principales caractéristiques

Contacts emboutis et formés
Plaqués nickel, étain ou or pour la résistance à la corrosion
Ampérage nominal maximal à 125° continu = 7,5 à 100 amp

Spécifications des matériaux

Les contacts sont en alliage de cuivre
Placage en nickel, étain ou or

Spécifications de fonctionnement

Durabilité : aucun défaut électrique ou mécanique après 100 cycles d’engagement et de désengagement.

Courant nominal : courant nominal des contacts à 125 °C

Taille des contacts	Courant max.
Taille 20	7,5 amp
Taille 16	13 amp
Taille 12	25 amp
Taille 8	60 amp
Taille 4	100 amp

Rétention des contacts : les contacts supportent une charge minimale de :

20 lb (89 N) pour la taille 20
25 lbs (111 N) pour la taille 16
30 lb (133 N) pour la taille 12
35 lb (1 56 N) pour la taille 8
35 lb (1 56 N) pour la taille 4

Résistance de traction de sertissage

Taille des contacts	Résistance de traction
Taille 20	20 lb
Taille 16	25 lb
Taille 12	70 lb

Chute du courant électrique au niveau des contacts

Taille des contacts	Ampérage lors des essais	Chute du courant électrique*
20	7.5	100
16	13	100
12	25	100
* Moins de chute par le fil

EMBOUTI ET FORMÉ

Taille	Numéros de pièces des contacts emboutis et formés		Identification de la bande porteuse	Taille du fil AWG (mm²)	Plage O.D. d’isolation de fil	Longueur de bande recommandée en pouces (mm)	Rétention des contacts minimum	Ampérage nominal maximal à 125 degrés continus
Taille	Broche	Support	Identification de la bande porteuse	Taille du fil AWG (mm²)	Plage O.D. d’isolation de fil	Longueur de bande recommandée en pouces (mm)	Rétention des contacts minimum	Ampérage nominal maximal à 125 degrés continus
20	1060-20-01**	1062-20-01**	20-01	16-22 (1.5-.035)	.075-.125 (1.91-3.18)	.150-.200 (3.81-5.08)	20 89	7.5
20	1060-20-02**	1062-20-02**	20-02	16-22 (1.5-.035)	.051-.085 (1.30-2.16)	.150-.200 (3.81-5.08)	20 89	7.5
20	S/O	1062-20-03** (sans gaine)	20-03	16-22 (1.5-.035)	.075-.125 (1.91-3.18)	.150-.200 (3.81-5.08)	20 89	7.5
20	1060-20-06**	1062-20-06**	20-06	14-16 (2.5-1.0)	.075-.125 (1.91-3.18)	.150-.200 (3.81-5.08)	20 89	7.5
16	1060- 14-01**	1062- 14-01**	14-16	14-18 (2.0-.75)	.095-.150 (2.41-3.81)	.150-.200 (3.81-5.08)	25 111	13
16	1060- 14-10**	1062- 14-10**	14-16	14-18 (2.0-.75)	.095-.150 (2.41-3.81)	.150-.200 (3.81-5.08)	25 111	13
16	1060- 16-01**	1062- 16-01**	16-18	14-18 (2.0-.75)	.075-.140 (1.90-3.55)	.150-.200 (3.81-5.08)	25 111	13
16	1060- 16-06**	1062- 16-06**	0.5-1.0	16-20 (1.0-.50)	.055-.100 1.40-2.54)	.150-.200 (3.81-5.08)	25 111	13
16	1060- 16-09**	1062- 16-09**	16-18	14-18 (2.0-.75)	.075-.140 (1.90-3.550	.150-.200 (3.81-5.08)	25 111	13
16	1060- 16-12**	1062- 16-12**	1.0-2.5	12-16 (2.5-1.0)	.075-.140 (1.90-3.55)	.175-.225 (4.45-5.72)	25 111	13
16	S/O	1062- 16-14** (sans gaine)	14-16	12-16 (2.5-1.0)	.075-.140 (1.90-3.55)	.175-.225 (4.45-5.72)	25 111	13
12	1060-12-01**	1062-12-01**	12-14	12-14 (4.0-2.0)	.113-.176 (2.87-4.47)	.225-.275 (5.72-6.99)	30 134	25
12	1060-12-02**	1062-12-02**	10-12	10■ (6.0-4.0)	.140-.204 (3.56-5.18)	.225-.275 (5.72-6.99)	30 134	25

** = Codes de placage. Consultez l’usine en cas de finition personnalisée.

■ = Isolation du fil TXL préférée

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Type de connecteur femelle 180°
Système de verrouillage principal Intégré dans le boîtier, Sur la borne
Étanche Non, Oui

Caractéristiques du corps

Type de joint Élément d’étanchéité commun ou non étanche

Fonctionnalités de contact

Fabrication de contacts Estampillé et formé
Taille du contact Taille 12, Taille 16, Taille 20
Indice de courant typique (A) 7.5, 13, 25
Type de sertissage Sertissage-F
Matériau du placage de la zone de contact du fil Étain, Nickel, Palladium Nickel Or
Type de cosse Broche, Support
Placage de l'interface Étain (Sn), Nickel (Ni), Or (Au), Palladium Nickel Or (PdNiAu)
Diamètre de la broche d'accouplement (mm) 1, 1.5, 1.59, 2.4
Diamètre de la broche d'accouplement (in) .04, .06, .062, .063, .094

Caractéristiques de terminaison

Méthode de raccordement au fil ou au câble Sertissage
Se connecte à/au Fil

Dimensions

Diamètres d'isolant compatibles (mm) 1,9 – 3,2, 1,3 – 2,2, 1.4 – 2.5, 1.4 – 2.54, 1.9 – 3.3, 1.9 – 3.6, 1.9 – 3.55, 2,9 – 4,5, 2,4 – 3,8, 3,6 – 5,2
Diamètres d'isolant compatibles (in) 0,074 – 0,13, .051 – .085, .055 – .1, .075 – .14, .075 – .125, .095 – .15, .113 – .176, .14 – .204
Dimension du fil (AWG) 10, 14 – 12, 16 – 12, 16 – 14, 18 – 14, 20 – 16, 22 – 16
Dimension du fil (mm²) .35 – 1.5, .5 – 1, .517 – 1.3, .75 – 2, .823 – 2.08, 1. – 2.5, 2 – 4, 4 – 6
Dimension du fil (mm²) .35, .5, .75, 1, 1.5, 2, 2.5, 3, 4, 5, 6
Dimension du fil (AWG) 10, 12, 14, 16, 18, 20, 22

Conditions d’utilisation

Options d'isolant Non isolé, Partiellement isolé
Température de fonctionnement (max) (°C) 125, 150
Température de fonctionnement (max) (°F) 257, 302
Plage de température de fonctionnement (°C) -55 – 150, '-55 – 125
Plage de température de fonctionnement (°F) -67 – 257, '-67 – 302

Fonctionnement/Application

Matériaux de conducteur compatibles Cuivre

Caractéristiques de l’emballage

Type de conditionnement Bobine, Emballage
Quantité par emballage 1, 2000, 2500, 3000, 3200, 4000

Autre

Contact privilégié des clients Oui
Intensité transmise par la borne 0 – 24 A (faible puissance), 25 – 40 A (puissance)

Numéro de référence

Référence interne TE CAT-D48-SFT273

Documents associés
