Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

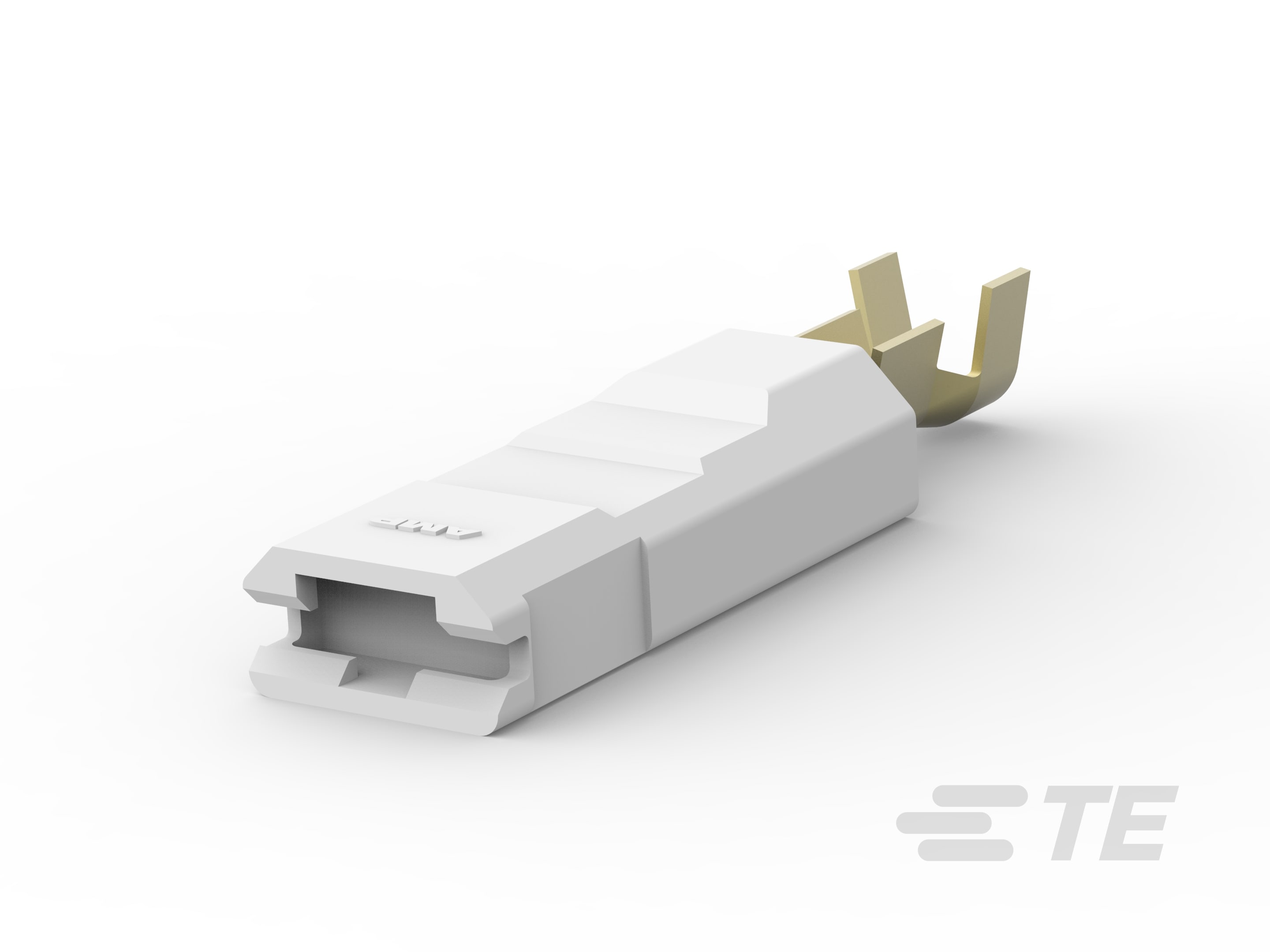

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Fuerza de inserción :
Bajo
Características de la configuración
-
Compatible con el tipo de alambre y de cable :
Alambre conductor
-
Capacidad de conexión :
Simple
Características del cuerpo
-
Material aislante :
Nailon
Características del contacto
-
Material base de contacto :
Latón
-
Material de recubrimiento de terminal :
Sin enchapado
-
Tipo de barril :
Abierto
-
Orientación del terminal :
Recto
-
Tipo de remache :
Engarce en forma de F
-
Grosor de terminal tab :
.81 mm [ .032 in ]
-
Ancho de terminal tab :
6.35 mm [ .25 in ]
-
Tipo de terminal de desconexión rápida :
Receptáculo
Características de la terminación
-
El producto se conecta a :
Alambres y cables
Fijación mecánica
-
Soporte para el aislamiento de cables :
Con
Dimensiones
-
Rango de diámetro de aislamiento compatible :
3 – 4.3 mm [ .12 – .17 in ]
-
Calibre del cable (CMA):
1624 – 4107
-
Grosor del material del terminal :
.41 mm [ .016 in ]
-
Calibre del cable (mm²):
.8 – 2
-
Calibre del cable (AWG):
18 – 14
Condiciones de uso
-
Rango de temperatura de funcionamiento :
-40 – 150 °C [ -40 – 302 °F ]
-
Opción de aislamiento :
Con aislamiento total
Estándares de la industria
-
Índice de flamabilidad UL :
UL 94V-0
Características del empaquetado
-
Método de empaque :
Barra/carrete
-
Cantidad por empaque :
8000
