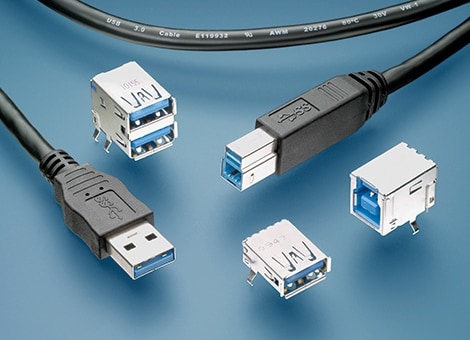

USB-Steckertypen

• Ladefunktion
• Vielseitige Produktfamilie von Buchsen für die Leiterplattenmontage in verschiedenen Ausrichtungen und Ausführungen
• Überformte Steckersätze für die Kabelmontage für alle USB-Größen und -Typen
• Geeignet für serielle und parallele Anschlüsse, Tastaturen, Mäuse und Gameports
• Kompatibel mit asynchronen und isochronen Datenübertragungsmethoden
• Polarisiert für richtige Ausrichtung
• Plug&Play-fähig
• Hot-Plug-fähig, sodass Peripheriegeräte ohne Ausschalten oder Neustarten hinzugefügt oder entfernt werden können

F: Welche verschiedenen Arten von USB-Steckverbindern gibt es?

TE Connectivity bietet ein breites Spektrum standardisierter USB-Steckverbinderfamilien – darunter USB Typ-A, Typ-B, Mini-USB, Micro-USB und USB Typ-C – zur Unterstützung von USB 2.0- bis USB4-Standards. Diese Produktauswahl ermöglicht es Ingenieur:innen, eine Schnittstelle auszuwählen, die mit der Bandbreite ihres Systems, den mechanischen Randbedingungen und den Anforderungen über den gesamten Lebenszyklus hinweg übereinstimmt.

F: Was sind die Unterschiede zwischen USB-Steckverbindertypen?

TE bietet innerhalb jeder Familie unterschiedliche Montagearten und mechanische Optionen, um verschiedene Konstruktionsanforderungen zu erfüllen.

• Typ A / Typ B: Einfach, bewährt und kosteneffizient; größerer Platzbedarf; nicht reversibel.
• Mini‑USB: Kompakter als Typ A/B; weitgehend Legacy.
• Micro-USB: Klein und flach; mechanisch empfindlicher als USB Typ-C.
• USB Typ C: Reversibel, unterstützt Hochgeschwindigkeits-Datenübertragung und Stromversorgung; höhere Polzahl und komplexeres PCB-Routing.

F: Welche USB-Stecker unterstützen das Schnellladen?

USB Typ-C-Steckverbinder, die USB Power Delivery (PD) unterstützen, bieten den größten Bereich an Leistungsstufen. Die USB Typ-C-Komponenten von TE sind je nach Produktausführung für Ströme bis 5 A ausgelegt.
Standard- und Micro-USB-Steckverbinder übertragen ebenfalls Leistung, jedoch bei geringeren Stromstärken, die für gängige Ladeanwendungen geeignet sind.

F:  Wie wähle ich den richtigen USB-Steckverbinder für mein Gerät aus?

Wichtige Auswahlkriterien sind unter anderem:

• Erforderliche Datenrate und Protokoll
• Anforderungen an die Stromversorgung
• Größen- und Board-Stapel-Anforderungen
• Umweltbelastung
• Gewünschte Benutzererfahrung (z. B. reversibles Stecken)

Die USB-Familien von TE bieten mehrere mechanische Formate, sodass Entwickler:innen einen Steckverbinder auswählen können, der sowohl den elektrischen als auch den mechanischen Spezifikationen entspricht.

F: Wie unterscheiden sich verschiedene USB-Steckverbinder hinsichtlich der Ladeeffizienz?

Die Ladeleistung hängt in erster Linie von der Auslegung des Power-Path auf Systemebene ab. TE USB-Steckverbinder leisten durch geeignete Stromtragfähigkeiten, Kontaktgeometrien und Materialauswahl einen Beitrag zur Reduzierung ohmscher Verluste. USB Typ-C-Steckverbinder im Portfolio von TE unterstützen höhere Stromstärken (gemäß USB-IF-Spezifikationen) und sind damit für USB Power Delivery-Anwendungen geeignet. Micro-USB-, Mini-USB- und Typ-A/B-Steckverbinder unterstützen geringere Stromstärken im Rahmen der USB 2.0/3.x-Spezifikationen. Familienübergreifend hilft die Einhaltung der veröffentlichten elektrischen Kenndaten von TE sowie der Einsatz validierter Kontaktierungssysteme von TE dabei, unerwünschte Erwärmung zu begrenzen und eine stabile Stromübertragung aufrechtzuerhalten.

F: Welche USB-Steckverbinder unterstützen die höchsten Power-Delivery-Standards?

Die USB Typ-C-Steckverbinder von TE unterstützen moderne USB-PD-Profile (bis zu den im Rahmen von USB 3.x und USB4 definierten Leistungsstufen). Bestimmte Varianten, darunter abgedichtete IPX8-Optionen, erhalten die PD-Fähigkeit und bieten gleichzeitig zusätzlichen Umgebungsschutz. Andere USB-Familien von TE (Micro, Mini, Typ A/B) unterstützen die Stromübertragung im Rahmen ihrer jeweiligen USB-Versionen, jedoch nicht den erweiterten PD-Leistungsbereich, den USB Typ-C bietet.

Weitere FAQs zu USB-Steckern lesen

Typ A

• Datenübertragung zwischen Host und Gerät
• Anschluss von Peripheriegeräten:
  • Tastaturen
  • Mäuse
  • Drucker
  • Flash-Laufwerke
  • Externe Festplatten
  • Gamecontroller
• Laden und Datenübertragung:
  • Smartphones
  • Tablets
  • Kameras

Typ B

• Drucker und Scanner
• Audio-Schnittstellen
• Externe Festplatten
• Industrie- und Laborgeräte
• USB-Hubs (geräteseitig)

Mini USB

• Digitalkameras
• MP3-Player
• GPS-Geräte
• Externe Festplatten
• Gamecontroller
• Entwicklerboards

Micro USB

• Smartphones und Tablets
• (insbesondere Android-Geräte vor der Einführung von USB Typ-C)
• Powerbanks, Kopfhörer und
• Lautsprecher
• Digitalkameras
• Externe Festplatten
• Entwicklerboards

USB Type-C

• High-Speed-Signalvariante
  • Laptops und Ultrabooks
  • Externe SSDs und NVMe-Laufwerke
  • 4K-/8K-Monitore und Dockingstationen
  • Stationen
  • VR/AR-Headsets und Spielkonsolen
  • Konsolen
  • Hochleistungsfähige industrielle
  • Automatisierung
• Low-Speed-Signalvariante
  • Smartphones und Tablets
  • Drucker und Scanner
  • IoT-Geräte und Sensoren
  • Einfache industrielle Steuerungssysteme
• Nur Ladefunktion
  • Kabellose Ohrhörer und Zubehör
  • Powerbanks und Ladestationen
  • Hubs und Adapter
  • Tragbare medizinische Geräte
