TE Connectivity (TE)

USB C Steckverbinder

Zuverlässigkeit und Robustheit in einem eleganten, schlanken Design

Unsere USB Typ C Stecker erfüllen gängige Industriestandards und kombinieren ein elegantes, schlankes Format für mobile Endgeräte mit der nötigen Widerstandsfähigkeit für den industriellen Einsatz. Ein einzelner USB-Typ-C-Port bietet durch Multi-Protokoll-Kompatibilität und breite Rückwärtskompatibilität Datenübertragung, schnelles Laden sowie hochauflösende Audio-/Video-Ausgabe (HDMI, VGA, DisplayPort) – und schafft so eine universelle Schnittstelle.

JETZT KAUFEN

Vorteile und Merkmale

USB C Steckverbinder

Umfassende Portfolios & flexible Integration

Mehrere Konfigurationen (6-polige, 16-polige und 24-polige Optionen) mit Standard-USB-Typ-C-Schnittstelle für die unterschiedlichsten Anforderungen
Ein-Kabel-Lösung zur Übertragung von Daten, Strom und Audio-/Video-Signalen
Flexible Montage: oben, mittig, vertikal und gewinkelt

Nahtlose Upgrades und universelle Kompatibilität

Die reine Ladeversion lässt sich ohne Leiterplattenneudesign auf voll ausgestattete USB Typ-C-Buchsen aufrüsten.
Kompatibel mit USB 4.0, USB 3.0, USB 3.1 Gen 2 und USB 2.0 über Adapter

Robuste und zuverlässige Verbindungslösung

Wasserdichte Varianten gemäß IPX7/IPX8 sowie spritzwassergeschützte Ausführungen gemäß IPX4 erhältlich
Hervorragende EMI-Abschirmung durch ein speziell entwickeltes Buchsengehäuse

Wettbewerbsfähiger Preis und schnelle Lieferung

Nutzung globaler Fertigungskompetenz für Kosteneffizienz und schnelle Umsetzung

Produktflyer

USB Typ C Stecker - Legacy (Englisch)

Infografik

USB Typ C Stecker – Infografik (Englisch)

Produktflyer

USB Typ C Stecker – (Englisch)

Alle anzeigen:

Häufig gestellte Fragen

FAQs zu USB-C-Steckverbindern

F: Welche USB-Steckverbinder eignen sich am besten für den häufigen Einsatz?

USB Typ-C-Steckverbinder von TE sind in der Regel für eine höhere Steckzyklenfestigkeit als frühere USB-Generationen ausgelegt. Viele Designs verfügen über verstärkte Schirmungen und Haltefunktionen, die die mechanische Robustheit bei regelmäßigem Gebrauch verbessern. Micro-USB- und Mini-USB-Optionen sind ebenfalls für wiederholtes Stecken ausgelegt, aber im Allgemeinen für Anwendungen mit niedrigeren Zyklen im Vergleich zu USB Typ-C gedacht.

F: Welcher USB-Steckverbinder eignet sich am besten für Hochgeschwindigkeits-Datenübertragung?

Für Anwendungen mit Hochgeschwindigkeitssignalen unterstützen die USB Typ-C-Steckverbinder von TE Datenübertragungsraten von bis zu 40 Gbit/s. Für Designs mit rückwärtskompatiblen Schnittstellen können Entwickler:innen USB 3.2 Typ-A-Steckverbinder einsetzen, die Datenübertragungsraten von bis zu 20 Gbit/s unterstützen. Die Signalleistung wird durch impedanzkontrollierte Kontaktdesigns und metallische Abschirmstrukturen erzielt.

F: Welche USB-Steckverbinder unterstützen die höchsten Power-Delivery-Stufen?

USB Typ-C-Steckverbinder mit Unterstützung für USB PD 3.1 ermöglichen deutlich höhere Leistungsbereiche als Legacy-USB-Steckverbinder. Die konkreten Strom- und Spannungswerte sind von der jeweiligen Steckverbinderserie und der Systemauslegung abhängig.

F: Welche USB-Steckverbinder bieten bei häufigem Stecken die höchste Lebensdauer?

Für Anwendungen mit hohen Steckzyklen sind die USB Typ-C-Buchsen von TE häufig besonders gut geeignet. Sie sind in der Regel für Tausende von Steckzyklen ausgelegt und verfügen über verstärkte Schirmungen sowie impedanzkontrollierte Leiterplattenschnittstellen.

F: Was sind die schnellsten USB-Steckverbindertypen?

Die USB Typ-C-Steckverbinder von TE unterstützen Datenübertragungsraten von bis zu 40 Gbit/s. Für Designs, bei denen rückwärtskompatible Schnittstellen erhalten bleiben sollen, können Entwickler:innen USB 3.2 Typ-A-Steckverbinder einsetzen, die Datenübertragungsraten von bis zu 20 Gbit/s unterstützen.

F: Welche USB-Steckverbinder eignen sich am besten zur Minimierung von Signalstörungen?

Die High-Speed-USB Typ-C- und USB 3.2 Typ-A-Steckverbinder von TE verfügen über EMI-optimierte Schirmgeometrien und impedanzkontrollierte Designs, die dazu beitragen, Übersprechen und Emissionen zu minimieren. Abgedichtete Varianten und Varianten mit Metallgehäuse bieten zusätzliche Abschirmungsvorteile.

Weitere FAQs zu USB Typ-C Steckern

USB Typ-C Stecker (USB-4 Gen 3)

Nur Ladefunktion

Eigenschaften und Anwendungen

Eigenschaften:

Unterstützt USB PD (Power Delivery) für schnelles Laden
Kompakte und kosteneffektive Lösung
Datenübertragung nicht möglich

Anwendungsbereiche:

Tastaturen
Kabellose Ohrhörer und Zubehör
Powerbanks und Ladestationen
Hubs und Adapter
Tragbare medizinische Geräte

Produktbroschüre

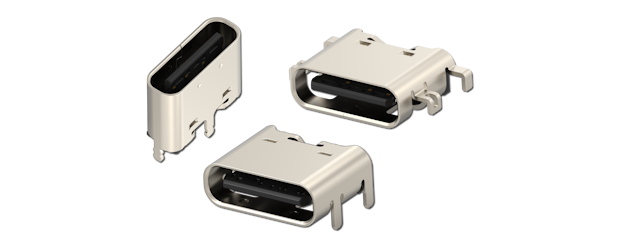

USB C Buchse (nur Ladeanwendungen)

USB Typ-C-Ladebuchsen sind eine vereinfachte Ausführung der standardmäßigen USB Typ-C-Buchse und nutzen den vertrauten USB Typ-C-Formfaktor für reine Stromversorgungsanwendungen. Diese reinen Ladebuchsen reduzieren die Komplexität und Ausfallrate des Steckverbinders, da der Großteil der Kontakte und der zugehörigen Lötstellen entfällt, was zugleich die Gesamtkosten senkt. Die 16 Kontakte für die Datenübertragung sowie 2 Massekontakte werden entfernt, sodass nur 4 Leistungskontakte und 2 Massekontakte verbleiben. Die Steckverbinder sind mit standardmäßigen USB Typ-C-Steckern und Kabelkonfektionen kompatibel, die sowohl Daten als auch Strom übertragen, sodass Endnutzer:innen bei der Nutzung des Produkts keine zusätzlichen Schritte oder zusätzliche Hardware benötigen. Zudem lässt sich das Endprodukt der Kund:innen mit geringem bis gar keinem Anpassungsaufwand am bestehenden Leiterplattendesign auf eine leistungsfähigere standardmäßige USB Typ-C-Buchse aufrüsten.
