Gehäuse für Leiterplattenverbindungen
Wir bieten viele, speziell für das Stecken mit unseren Steckleisten und -buchsen ausgelegte Steckverbindergehäuse an. Wählen Sie genau die Optionen aus, die Sie für Ihre Anwendung benötigen. U. A. sind Verriegelungsfunktionen, Farbkennzeichnung, Kodierung und Materialoptionen erhältlich. Zu den Produktfamilien zählen Economy Power (EP), GRACE INERTIA, RAST Standard-, Positive Lock, Signal Double Lock, MTA und viele andere Steckverbinder.
Signalpegel (<5 Amps)
Signal Double Lock Steckverbinder mit 2,5-mm-Raster
Die einreihigen, kompakten Signal Double Lock Steckverbinder mit 2,5 mm (2.5 SDL) sind als Kabel-auf-Kabel- und Kabel-auf-Leiterplatte-Modelle erhältlich. Das Signal Double Lock Steckverbindersystem umfasst Stecker- und Kappengehäuse für den Kabelanschluss, optionale Doppel-Sicherungsplatten, Crimpkontakte und Leiterplattenstiftleisten sowohl in Standard- als auch der Hochprofilausführung.
GRACE INERTIA 2,5-mm-Steckverbinder
GRACE INERTIA Steckverbinder mit 2,5-mm-Raster zeichnen sich durch fortschrittliche Designkonzepte aus, die stabilere, zuverlässigere und länger haltbare Verbindungen ermöglichen. Diese Steckverbinder können für eine Vielzahl größerer elektrischer Produkte eingesetzt werden, von Haushaltsgeräten bis hin zu Automaten, die eine Kabel-auf-Leiterplatte-Signalübertragung erfordern. Für Hersteller mit hohem Produktionsvolumen sind Klebebänder in Munitions-ähnlichen Verpackungen erhältlich, die die Leiterplattenmontage besser unterstützen.
Mittlere Leistung (5-15 A)
5-mm-Power Key Steckverbinder
Power Key Steckverbinder sind so konstruiert, dass der Kontaktsitz und der korrekte Anschluss an die Leiterplatten-Stiftleiste optimiert werden, mit Konstruktionsmerkmalen, die das Entweichen von Blasen ermöglichen, die durch den PCB-Vergussprozess entstehen. Das 5,0-mm-Steckverbindersystem bietet eine kompakte gesteckte Höhe von 20,7 mm und ist ergonomisch – für eine vereinfachte Montage. Power Key Steckverbinder sind in verschiedenen Farben und Kodierungen erhältlich, um falsches Stecken zu verhindern. Außerdem sind Doppel-Sicherungsplatten erhältlich, um die Kontaktpositionssicherung (TPA) zu gewährleisten.
Power Double Lock Steckverbinder
Power Double Lock Steckverbinder sind in den Konfigurationen Kabel-auf-Kabel (einschließlich frei hängend und Panelmontage) und Kabel-auf-Leiterplatte erhältlich. Dieses Steckverbindersystem umfasst Stecker- und Kappengehäuse für den Kabelanschluss, optionale Doppel-Sicherungsplatten, Crimpkontakte und Leiterplattenstiftleisten, und ist in einem Kontaktrasterzwischenraum von 3,96 mm für Kabel-auf-Kabel-Ausführungen und in einem Rasterzwischenraum von 3,96 mm, 6,5 mm, und 13,00 mm für Kabel-auf-Leiterplatte-Ausführungen verfügbar.
Economy Power Steckverbinder
Economy Power (EP) und Economy Power II (EP II) Steckverbinder werden häufig für Versorgungsstromanwendungen verwendet, die eine hohe Strombelastbarkeit erfordern. Die Steckverbinder haben eine Nennspannung von 250 VAC (EP) bis 600 VAC (EP II) bei bis zu 7,5 A (EP) und 11 A (EP II), wodurch sie ideal für eine Vielzahl von Anwendungen wie Haushaltsgeräte, Industriemaschinen und Beleuchtung sind. Darüber hinaus sind Geräte zur Kontaktpositionssicherung (TPA) für die Steckverbinderserie EP II erhältlich. Die EP Steckverbinderfamilie bietet verschiedene Gehäuse- und Stiftleistendesigns sowie Konfigurationen aus glühdraht-kompatiblem Material, das auch UL 94 V-0 erfüllt.
MTA 100 und 156 Steckverbinder
Das MTA-Steckverbindersystem trägt zur Reduzierung des Arbeitsaufwands, zur Kostensenkung und zur Optimierung der Montage bei. MTA Steckverbinder wurden für den Masseanschluss entwickelt; Sie minimieren den manuellen Arbeitsaufwand und bieten Kosteneinsparungen. Diese stapelbaren Kabel-auf-Leiterplatte- und Kabel-auf-Kabel-Steckverbinder verwenden Schneidklemmkontakte (IDC), die einen Drahtanschluss ohne Abisolieren oder Crimpen ermöglichen. Sie verfügen über eine Drahtdurchführung für Bus-Systeme und können Flachbandkabel abschließen, wenn die entsprechende Buchsenbaugruppe und die Zugentlastungsabdeckung verwendet werden. Stiftleisten für die Leiterplattenmontage sind in gewinkelter und vertikaler Ausrichtung und in Konfigurationen für Durchgangsloch- und Oberflächenmontage erhältlich.
Mittlere Leistung (>14 A)
POWER TRIPLE LOCK Steckverbinder

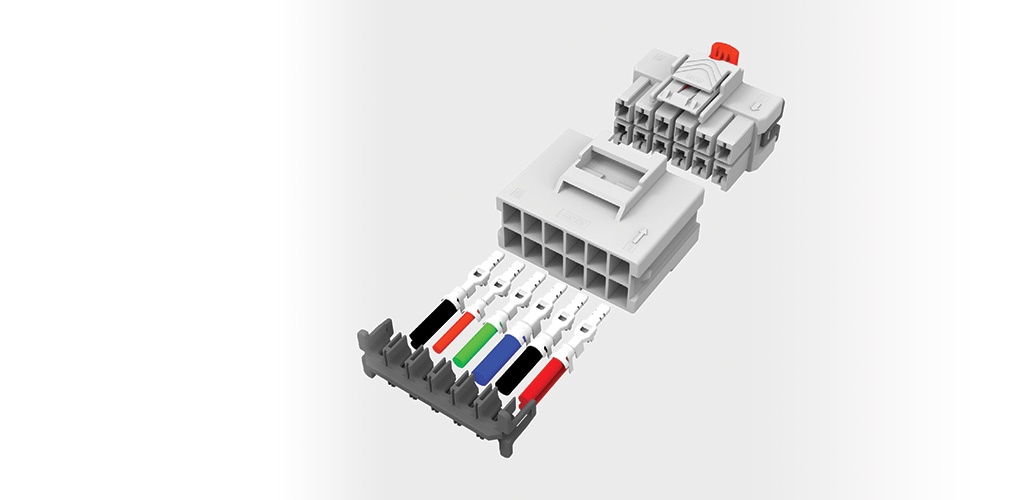

Unser POWER TRIPLE LOCK Steckverbindersystem vereint hohe Leistung mit funktionalem Design. Vom hörbaren Einrasten bis hin zu zahlreichen zusätzlichen Kundenvorteilen – das POWER TRIPLE Lock Steckverbindersystem ist für die Verbesserung von Netz- und Signalanwendungen ausgelegt. Für die 3-in-1-Zuverlässigkeit vereint das System drei besondere Anschlussmethoden, die Ihre Designs in jeder Hinsicht optimieren. Das System rastet dreifach ein. Kappe (oder Steckleiste) und Stecker werden zusammengeklinkt. Die Kontaktpositionssicherung (Connector Position Assurance, CPA) verriegelt Kappe (oder Stiftleiste) und Stecker miteinander.
Erfahren Sie mehr über das POWER TRIPLE LOCK Steckverbindersystem. In diesem Video werden die Montageabfolge für dieses Steckverbindersystem, die Kontaktcrimpabfolge und das OCEAN Applikatorsystem erläutert.
-

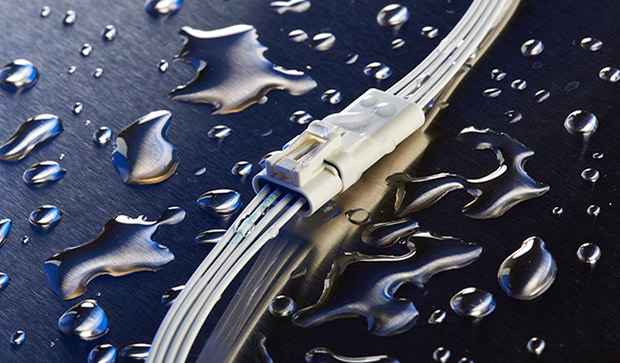

Abgedichtete 2,5 mm Signal Double Lock Steckverbinder (Englisch)
-
GRACE INERTIA Steckverbinder mit 2,0-mm-Raster
-
Abgedichtete Steckverbinder, die komplexe Designanforderungen erfüllen
