Schutz gegen Halbsteckungen und Trennfehler

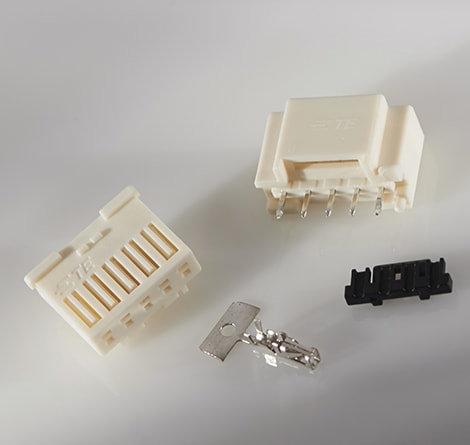

GRACE INERTIA Steckverbinder mit 2,5-mm-Raster wurden entwickelt, um eine stabilere, haltbarere und einfach zu montierende Verbindung zu ermöglichen. Ein Inertia-Verriegelungsmechanismus verhindert Defekte, die durch Halbsteckungen verursacht werden. Die optionalen Geräte zur Kontaktpositionssicherung (TPA) sorgen dafür, dass die Kontakte im Gehäuse sitzen und schützen vor dem Herausfallen der Kontakte. LIF-Kontakte (Low Insertion Force) mit zungenlosm Design sorgen für eine ergonomischere Montage und verhindern ein Verheddern der Drähte, was die Sicherheit und Effizienz während des Betriebs erhöht. Für Hersteller von Leiterplatten mit hohen Stückzahlen sind die GRACE INERTIA 2,5-mm-Stiftleisten auf Band als Ammopack erhältlich. Diese Steckverbinder werden in Signalanwendungen verwendet, einschließlich Daten- und Netzwerkanwendungen, Klimaanlagen und Elektro- und Haushaltsgeräten.

2,5-mm-GRACE INERTIA Steckereigenschaften

Produkteigenschaften

GRACE INERTIA Steckverbinder mit 2,5-mm-Raster



Raster (mm) 2,5 Betriebstemperatur (°C) –30 bis +105
Maximaler Nennstrom (A) 3 Leiterquerschnitt (AWG) 28-22
Nennspannung 50 VAC Verfügb. Positionen 2-12
IEC 60335-1 Glühdraht Ja Abgedichtete Version Nein
UL94-Klassifizierung V-0 Farbkodierung Ja
Zulassungen UL Verfügbare Konfigurationen Kabel-auf-Kabel, Kabel-auf-Leiterplatte

Ausgewählte Produkte

GRACE INERTIA 2.5-mm-Stiftleisten auf Band als Ammopack

TE bietet jetzt GRACE INERTIA 2,5-mm-Stiftleisten auf Band als Ammopack an, um die Anforderungen von hochvolumigen Leiterplattenfertigungsprozessen besser zu erfüllen. Die einreihigen, vertikalen Stiftleisten sind in 2 bis 6 Positionen und in verschiedenen Farben erhältlich.



Glühdraht-Stiftleisten | Signal GRACE INERTIA Stiftleiste und TPA

GRACE INERTIA Glühdrahtsignalstiftleisten verfügen über einen Inertia-Verriegelungsmechanismus, der den Stromkreis schließt und zugleich die Zuverlässigkeit der Steckung erhöht. Dadurch wird eine hoch zuverlässige Steckung garantiert, Fehlsteckungen werden vermieden und aufwändige Nachprüfungen sind überflüssig.



Standardtemperaturstecker | Signal GRACE INERTIA Kappe und Stecker

Signal GRACE INERTIA Standardtemperaturkappen verfügen über einen Verriegelungsmechanismus, der den Stromkreis schließt und zugleich die Zuverlässigkeit der Steckung erhöht. Dadurch wird eine hoch zuverlässige Steckung garantiert, Fehlsteckungen werden vermieden und aufwändige Nachprüfungen sind überflüssig.
