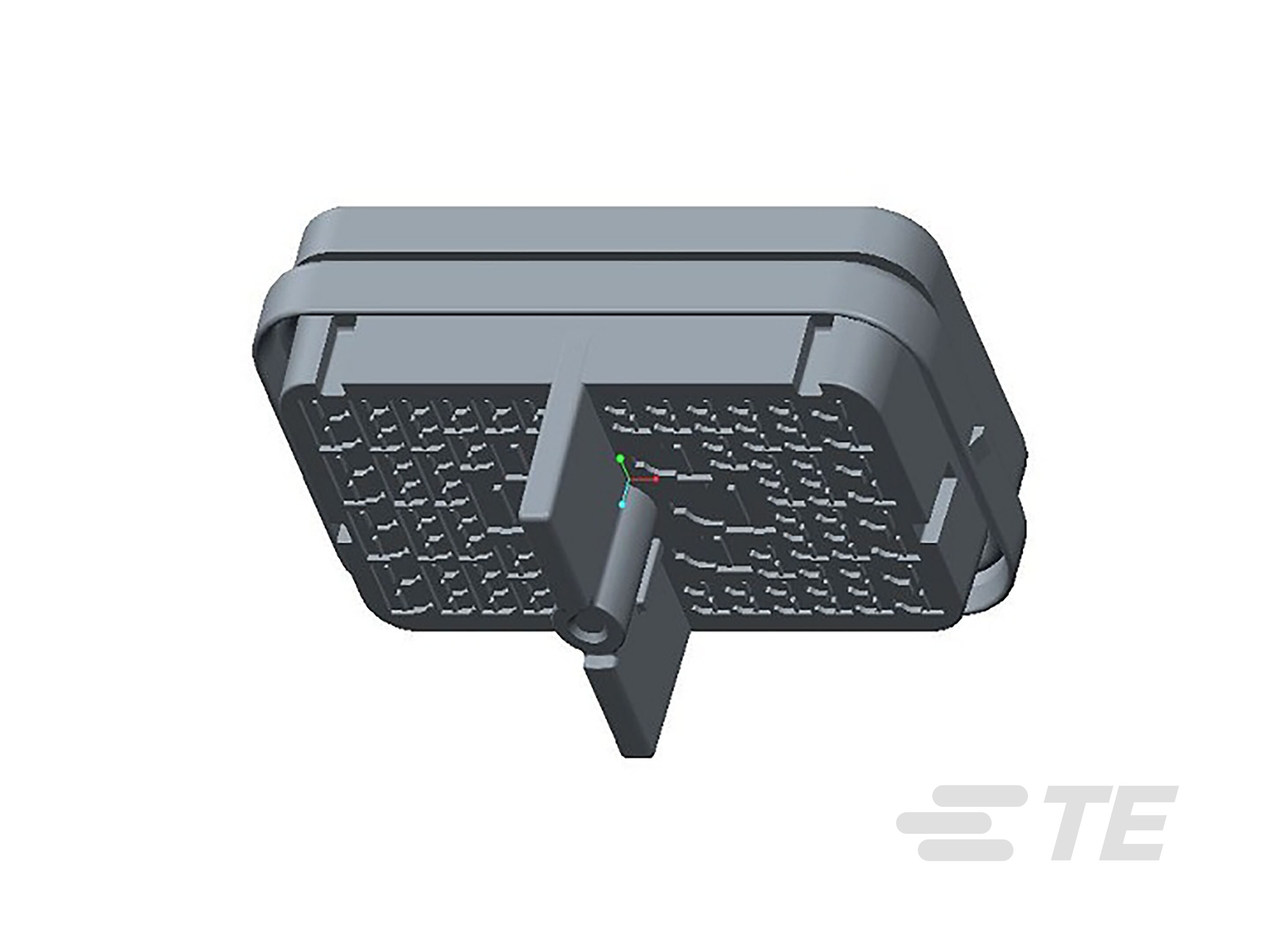

Name: REC, 102P, BLK, E, CAP, A
Brand: DEUTSCH

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

注意: すべての設計作業で製品図面を使用してください。

製品のタイプの特徴

構成の特徴

コネクタシールコード : E シール
コネクタ加工 : ワイヤルータ
ブランクキャビティ位置 : 0
極数 : 102
列数 : 12

電気的特性

動作電圧 (VDC): 250
動作電圧 (VAC): 250
公称電圧アーキテクチャ (V): 12 | 24 | 48

ボディの特徴

ケーブル出口角度 : 180°
一次製品色 : 黒
コネクタおよびキーイングコード : A

端子の特徴

端子のタイプ : ピン
端子サイズ : サイズ 12 | サイズ 16 | サイズ 4 | サイズ 8
嵌合ピンの直径 (mm): 1.59 | 2.39 | 3.61 | 5.72
嵌合ピンの直径 (in): .063 | .094 | .142 | .225
端子の定格電流 (最大) (A): 13 | 25 | 60 | 100

機械的アタッチメント

嵌合調整 : あり
嵌合調整のタイプ : キー付き
端子位置保証 : いいえ
ストレインリリーフ : あり
コネクタ取り付けのタイプ : ケーブルマウント (フリーハンギング)

ハウジングの特徴

ハウジングの材料 : PA GF
ピッチ (mm): 4.45 | 6.71 | 22.5
ピッチ (in): .175 | .264 | .886

寸法

コネクタの高さ : 75.34 mm [ 2.966 in ]
製品長さ : 58.19 mm [ 2.291 in ]
製品幅 : 125.75 mm [ 4.951 in ]
適合する絶縁直径範囲 (mm): 1.35 – 3.05 | 2.46 – 4.01 | 3.43 – 5.59 | 6.63 – 7.42
適合する絶縁直径範囲 (in): .053 – .12 | .097 – .158 | .135 – .22 | .261 – .292
列間スペーシング (mm): 3.81 | 4.83 | 6.6 | 7.62 | 8.61 | 8.63
列間スペーシング (in): .15 | .19 | .26 | .3 | .339 | .34

使用条件

使用温度 (最大) : 125 °C [ 257 °F ]
使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]

動作/用途

回路用途 : 電源

業界スタンダード

認証/規格製品に適合 : SAE J2030
IP 定格 : IP68 | IP6K9K

実装の特徴

実装方法 : Box
パッケージ数量 : 72

その他

サービス可能 : はい
コネクタ位置保証機構（CPA) : いいえ

DRB12-102PAE-L018

102 Position Housing, Housing for Male Terminals, Wire-to-Wire, 22.5 mm / 4.45 mm / 6.71 mm [.175 in / .264 in / .886 in] Centerline, DEUTSCH DRB

DRB12-102PAE-L018

102 Position Housing, Housing for Male Terminals, Wire-to-Wire, 22.5 mm / 4.45 mm / 6.71 mm [.175 in / .264 in / .886 in] Centerline, DEUTSCH DRB

極数 : 102

コネクタおよびハウジングのタイプ : オス端子用ハウジング

嵌合ピンの直径 (mm): 1.59 | 2.39 | 3.61 | 5.72

嵌合ピンの直径 (in): .063 | .094 | .142 | .225

接続タイプ : 電線対電線

ピッチ (mm): 4.45 | 6.71 | 22.5

ピッチ (in): .175 | .264 | .886

書類

製品図面

CAD ファイル

データ シート/カタログ ページ

製品規格

認証機関承認済み

仕様変更通知

仕様と特徴

製品のタイプの特徴

コネクタ形状 : 角形

混合およびハイブリッド コネクタ : はい

コネクタおよびハウジングのタイプ : オス端子用ハウジング

接続タイプ : 電線対電線

防水性 : はい

一次ロックの特徴 : ハウジング内に統合

コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

構成の特徴

コネクタ シール コード : E シール

コネクタ加工 : ワイヤ ルータ

ブランク キャビティ位置 : 0

極数 : 102

列数 : 12

電気的特性

動作電圧 (VDC): 250

動作電圧 (VAC): 250

公称電圧アーキテクチャ (V): 12 | 24 | 48

ボディの特徴

ケーブル出口角度 : 180°

一次製品色 : 黒

コネクタおよびキーイング コード : A

端子の特徴

端子のタイプ : ピン

端子サイズ : サイズ 12 | サイズ 16 | サイズ 4 | サイズ 8

嵌合ピンの直径 (mm): 1.59 | 2.39 | 3.61 | 5.72

嵌合ピンの直径 (in): .063 | .094 | .142 | .225

端子の定格電流 (最大) (A): 13 | 25 | 60 | 100

機械的アタッチメント

嵌合調整 : あり

嵌合調整のタイプ : キー付き

端子位置保証 : いいえ

ストレイン リリーフ : あり

コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

ハウジングの特徴

ハウジングの材料 : PA GF

ピッチ (mm): 4.45 | 6.71 | 22.5

ピッチ (in): .175 | .264 | .886

寸法

コネクタの高さ : 75.34 mm [ 2.966 in ]

製品長さ : 58.19 mm [ 2.291 in ]

製品幅 : 125.75 mm [ 4.951 in ]

適合する絶縁直径範囲 (mm): 1.35 – 3.05 | 2.46 – 4.01 | 3.43 – 5.59 | 6.63 – 7.42

適合する絶縁直径範囲 (in): .053 – .12 | .097 – .158 | .135 – .22 | .261 – .292

列間スペーシング (mm): 3.81 | 4.83 | 6.6 | 7.62 | 8.61 | 8.63

列間スペーシング (in): .15 | .19 | .26 | .3 | .339 | .34

使用条件

使用温度 (最大) : 125 °C [ 257 °F ]

使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]

動作/用途

回路用途 : 電源

業界スタンダード

認証/規格製品に適合 : SAE J2030

IP 定格 : IP68 | IP6K9K

実装の特徴

実装方法 : Box

パッケージ数量 : 72

その他

サービス可能 : はい

コネクタ位置保証機構（CPA) : いいえ

製品コンプライアンス

データシート/カタログページ

混合およびハイブリッドコネクタ : はい

コネクタシールコード : E シール

コネクタ加工 : ワイヤルータ

ブランクキャビティ位置 : 0

コネクタおよびキーイングコード : A

ストレインリリーフ : あり

コネクタ取り付けのタイプ : ケーブルマウント (フリーハンギング)
