DEUTSCH HDP20 Steckverbinder
Übersicht und Montageanweisung (Englisch)
Robuste Verbundsteckverbinder
Unsere DEUTSCH HDP20 Steckverbinder sind robuste und gegen Umwelteinflüsse abgedichtete mehrpolige Steckverbinder mit einem Gehäuse aus Verbundwerkstoff. Diese Steckverbinder werden in zwei Größen von Kunststoffaußengehäusen und in 19 verschiedenen Ausführungen angeboten. Die Ausführungen reichen von 2 bis 47 Kontaktkammern und eignen sich für verschiedene Kontakt- und Drahtgrößen in einem einzigen Außengehäuse. Das Thermoplast-Verbundgehäuse ist bestens geeignet für Anwendungen, bei denen Chemikalien das Steckverbindergehäuse beschädigen können. HDP20 Steckverbinder mit Schnellverschluss-Bajonettkupplung, Einlochmontage, Silikondichtungen und Rückseiten-Kontaktsystem.
Produkteigenschaften
- Passend für Kontakte der Größen 4 (100 Ampere), 8 (60 Ampere), 12 (25 Ampere), 16 (13 Ampere) und 20 (7,5 Ampere)
- 4-22 AWG (25,00-0,35 mm2)
- Kontaktkammeranordnungen für 2, 6, 7, 8, 9, 14, 16, 18, 19, 20, 21, 23, 29, 31, 33, 35 und 47 Kontakte
- Fliegende oder Flanschmontage
- Rundes Thermoplast-Gehäuse
- Kupplungsring zur Verbindung
- Verfügbares Zubehör: Endgehäuse (Backshells), Muffen, Staubkappen, Dichtungen, Montagezubehör, Zugentlastung
Materialspezifikationen
- Dichtung: Silikonkautschuk
- Einsatzhalter: Thermoplast
- Stecker Kupplungsring: Thermoplast
- Außengehäuse: Thermoplast
4-22
4–22 AWG (25,00–0,35 mm²)
Rundes Thermoplast-Gehäuse
Leistungsspezifikationen
Die elektrischen Steckverbinder von DEUTSCH halten den rauen Umgebungsbedingungen stand, die in industriellen Märkten mit hohen Leistungsanforderungen üblich sind. Es müssen die richtigen Teile, Verfahren und Werkzeuge zum Einsatz kommen.
- Temperatur: Betrieb bei Temperaturen von –55° C bis +125° C kontinuierlich bei Nennstrom.
- Langlebigkeit: Keine elektrischen oder mechanischen Defekte nach 100 Steck- und Trennzyklen.
- Schwingung: Kein Entriegeln oder Trennen und weist weder mechanische noch physische Schäden nach sinusförmigen Vibrationspegeln von 20 G bei 10 bis 2.000 Hz in den drei jeweiligen senkrecht zueinander liegenden Flächen auf. Keine elektrischen Unterbrechungen von mehr als 1 Mikrosekunde.
- Physischer Schock: Kein Lösen, Trennen oder sonstige Beeinträchtigungen während oder nach einer Belastung von 50 g in jeder der drei senkrecht zueinander stehenden Ebenen. Keine elektrischen Unterbrechungen von mehr als 1 Mikrosekunde. MIL-STD 202, Methode 213, Zustand „C“.
- Flüssigkeitsbeständigkeit: Die Steckverbinder weisen keine Schäden auf, wenn sie den meisten bei industriellen Anwendungen verwendeten Flüssigkeiten ausgesetzt werden.
- Isolationswiderstand: Mindestens 1000 MΩ bei 25 °C.
- Feuchtigkeitsbeständigkeit: Ordnungsgemäß verdrahtete und gesteckte Verbindungen widerstehen einer Eintauchung in 1 m Wassertiefe, ohne dass elektronische Eigenschaften beeinträchtigt werden oder Leckagen auftreten.
- Spannungsfestigkeit: Der Leckstrom beträgt weniger als 2 Milliampere bei 1500 VAC.
- Thermischer Zyklus: Keine Rissbildung, Abblätterung oder Undichtigkeit nach 20 Prüfzyklen von –55 °C bis +125 °C.
DEUTSCH Kontakte
Crimpanleitung (Englisch)

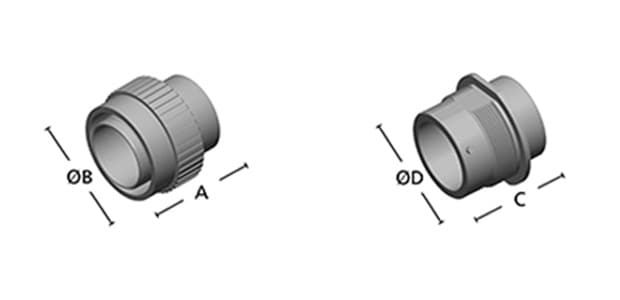

Abmessungen der Serie HDP20
| Gehäusegröße | HD/HDP Stecker | HD/HDP Buchse | ||
|---|---|---|---|---|
| Gesamtlänge A | Gesamthöhe ØB | Gesamtlänge C | Gesamtbreite ØD | |
| 18 | 1.521 (38,63) | 1.700 (43,17) | 1.648 (41,86) | 1.750 (44,45) |
| 24 | 1.521 (38,63) | 1.950 (49,53) | 1.648 (41,86) | 2.000 (50,80) |
