Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

• Kabelmuffen/Kabelverbinder-Technik : Gießharz

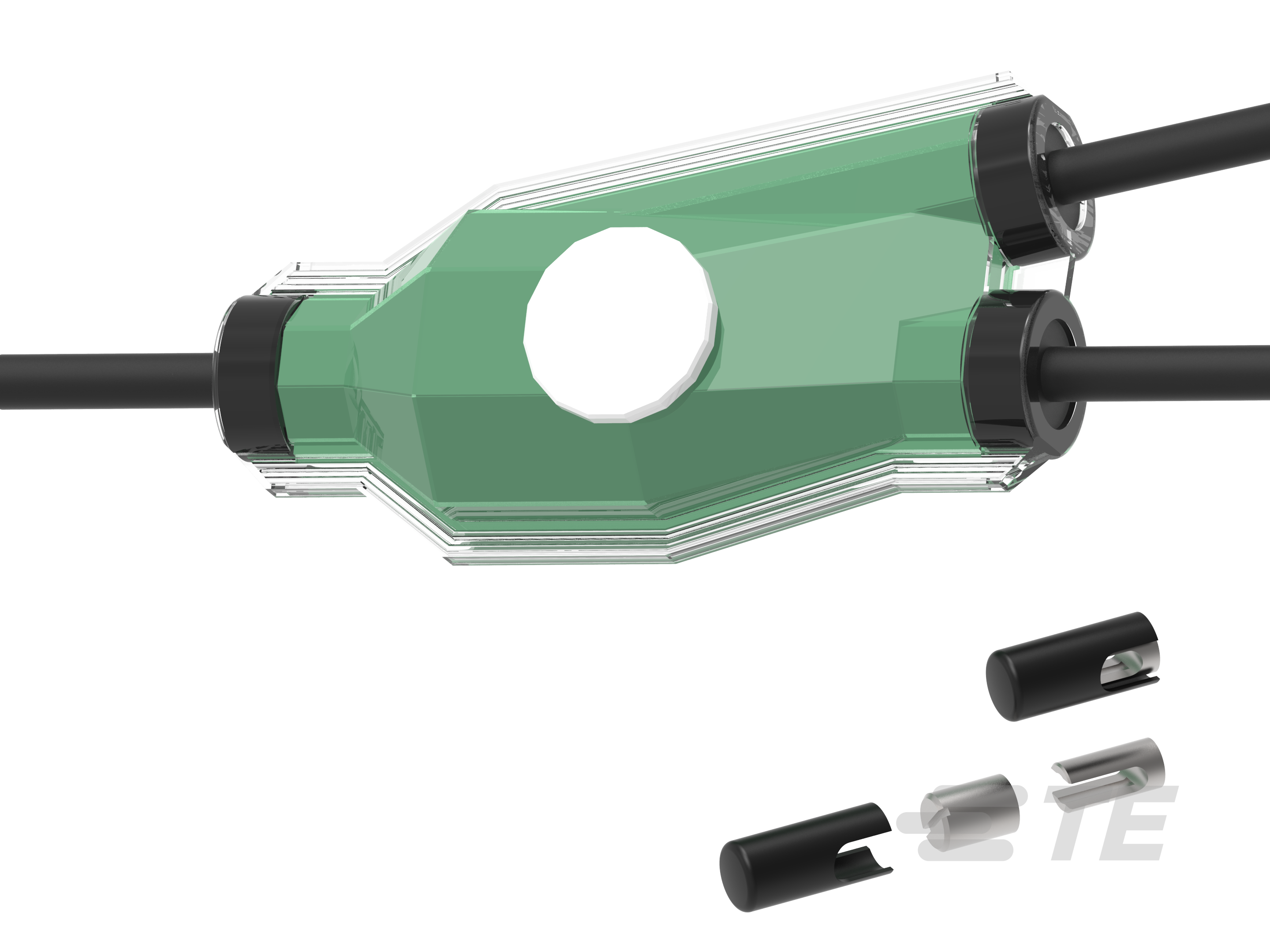

• Kabelmuffen & Kabelverbinder – Produkttyp : Gießharzabzweigmuffe für Niederspannung

• Isolation : Polymerisch

• Schließmethode : Rasten

• Kabeldichtung : Schaum

• Füllstoff : GUROFLEX

• Zugentlastung : Nein

• Füllpackung (D/C) : Doppelkammerbeutel

• Abzweiggeometrie : Y

• Steckverbinder-Typ : Mantelklemmen

• Gehäusedichtung : Labyrinth

• Anzahl der Hauptdrähte (max.) : 5

• Anzahl der Abzweigdrähte (max.) : 5

• Kabelmuffen & Kabelverbinder – Spannungsklasse (kV): ≤ 1

• Farbe : Transparent

• Unterteilungsausrichtung : Horizontal

• Querschnittsbereich (mm²): 2.5 – 25, 10 – 15

• Kabelquerschnitt (max.) (Hauptleitung) (mm²): 25

• Kabelquerschnitt (min.) (Hauptleitung) (mm²): 10

• Kabeldurchmesser (max.) (Hauptleitung) (mm): 30

• Abzweig-Kabelquerschnitt (min.) (mm²): 2.5

• Abzweigkabeldurchmesser (max.) (mm): 30

• Abzweig-Kabelquerschnitt (max.) (mm²): 25

• Volumen des Füllmaterials (l): .8

• Betriebstemperaturbereich (°C): -20 – 55

• Chemische Beständigkeit : Wasser und Huminsäuren

• UV-beständig : Nein

• Halogenfrei : Ja

• Kabelmuffen & Kabelverbinder – Anwendung : Abzweigmuffe

• Geringe Rauchemission : Nein

• Emissionsfrei Label (REACH und CLP) : Ja

• Offshore-Schiffbau-Zertifizierung : Nein

• Lösungsmittelfrei : Ja

• Frei von Blei, Cadmium und Schwermetallen : Ja

• Nicht-toxische und nicht-korrosive Emission, Isocyanatfrei : Ja

• silikonfrei : Ja

• Standards/Normen : EN 50393

• CSA-zertifiziert : Nein

• UL-Schutzart : Nein

• Designspezifikation : EN 50393

• Kabelmuffen & Kabelverbinder – Produktverfügbarkeit : ASIEN, Australien, Neuseeland und Pazifische Inseln, China, Europa, Naher Osten und Afrika, NORD- UND SÜDAMERIKA

• Mindestbestellmenge : 1

• Verpackungsmenge : 1

• Mindestverpackungseinheit : 1

• Verpackungsmethode : Pappkarton
