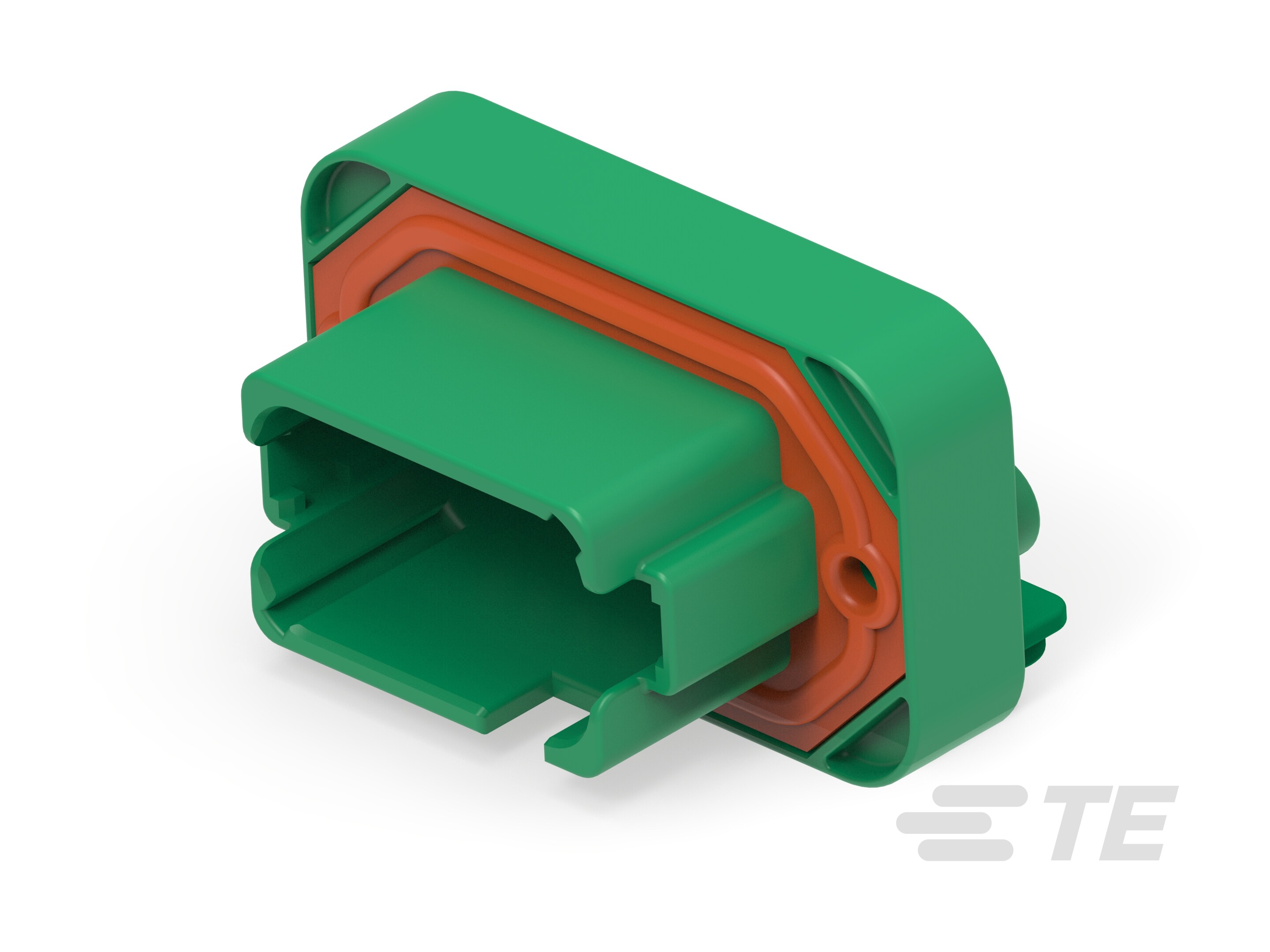

Name: HDR, 12P, GRN, ST, ENH KEY, NI/CU, C
Brand: DEUTSCH

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Produktmerkmale

Steckverbinderform : Rechteckig
Stiftleistentyp : Vollständig ummantelt
Gemischte und Hybrid-Stiftleiste : Nein
Steckverbinder-Produkttyp : Steckverbindersatz
Abdichtbar : Ja
Steckverbindersystem : Draht-an-Leiterplatte
Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Abschnitte : 1
Anzahl der Signalpositionen : 12
Montageausrichtung : Vertikal
Anzahl der Positionen : 12
Anzahl der Reihen : 2

Elektrische Kennwerte

Nominalspannungs-Architektur (V): 12 | 24
Nennspannung (max.) (VDC): 250
Nennspannung (max.) (VAC): 250
Betriebsspannung (VDC): 250
Betriebsspannung (VAC): 250

Sonstige Eigenschaften

Steckverbinder und Kodierungscode : C
Primäre Produktfarbe : Grün

Kontaktmerkmale

Kontakttyp : Stift
Stiftdurchmesser : 1.59 mm [ .063 in ]
Kontaktnennstrom (max.) (A): 13
Beschichtungsmaterial des Kontaktsteckbereichs : Nickel (Ni)

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Montage und Anschlusstechnik

Leiterplattenmontage-Ausrichtung : Ohne
Gegensteckführung : Mit
Leiterplatten-Halterungstyp : Montageschraube
Gegensteckführungstyp : Kodiert
Montagebohrungen : Mit
Leiterplattenhalterung : Mit
Steckverriegelungstyp : Verriegelungsschnittstelle
Panelmontagevorrichtung : Mit
Steckverbinderbefestigungs-Typ : Leiterplatten-Befestigung

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) : 1.45 mm [ .175 in ]

Abmessungen

Profilhöhe ab Leiterplatte : 35.26 mm [ 1.388 in ]
Steckverbinderlänge : 39.5 mm [ 1.555 in ]
Leiterplattendicke (empfohlen) : .78 – 2.36 mm [ .031 – .093 in ]
Steckverbinderbreite : 59.21 mm [ 2.331 in ]

Verwendungsbedingungen

Betriebstemperatur (max) : 125 °C [ 257 °F ]
Betriebstemperaturbereich : '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Geschirmt : Nein
Stromkreis Anwendung : Strom und Signale

Industriestandards

UL-Brandschutzklasse : UL 94V-0
IP-Schutzart : Nicht getestet

Verpackungsmerkmale

Verpackungsmethode : Box
Verpackungsmenge : 100

Weitere

Schnittstellennummer : DT04-12PC-B016

DT15-12PC-B016

Vertical, Wire-to-Board, 12 Position, 2 Row, 1.45mm [.175in] Centerline, Nickel (Ni), Sealable, Wire & Cable, DEUTSCH DT

DT15-12PC-B016

Vertical, Wire-to-Board, 12 Position, 2 Row, 1.45mm [.175in] Centerline, Nickel (Ni), Sealable, Wire & Cable, DEUTSCH DT

Montageausrichtung : Vertikal

Kontaktnennstrom (max.) (A): 13

Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Abdichtbar : Ja

Mitte-Mitte-Abstand (Pitch) : 1.45 mm [ .175 in ]

Dokumente

CAD-Dateien

Datenblätter/Katalogseiten

Produktspezifikationen

Freigabe Agentur

Produktänderungs-Mitteilung

Eigenschaften

Produktmerkmale

Steckverbinderform : Rechteckig

Stiftleistentyp : Vollständig ummantelt

Gemischte und Hybrid-Stiftleiste : Nein

Steckverbinder-Produkttyp : Steckverbindersatz

Abdichtbar : Ja

Steckverbindersystem : Draht-an-Leiterplatte

Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Abschnitte : 1

Anzahl der Signalpositionen : 12

Montageausrichtung : Vertikal

Anzahl der Positionen : 12

Anzahl der Reihen : 2

Elektrische Kennwerte

Nominalspannungs-Architektur (V): 12 | 24

Nennspannung (max.) (VDC): 250

Nennspannung (max.) (VAC): 250

Betriebsspannung (VDC): 250

Betriebsspannung (VAC): 250

Sonstige Eigenschaften

Steckverbinder und Kodierungscode : C

Primäre Produktfarbe : Grün

Kontaktmerkmale

Kontakttyp : Stift

Stiftdurchmesser : 1.59 mm [ .063 in ]

Kontaktnennstrom (max.) (A): 13

Beschichtungsmaterial des Kontaktsteckbereichs : Nickel (Ni)

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Montage und Anschlusstechnik

Leiterplattenmontage-Ausrichtung : Ohne

Gegensteckführung : Mit

Leiterplatten-Halterungstyp : Montageschraube

Gegensteckführungstyp : Kodiert

Montagebohrungen : Mit

Leiterplattenhalterung : Mit

Steckverriegelungstyp : Verriegelungsschnittstelle

Panelmontagevorrichtung : Mit

Steckverbinderbefestigungs-Typ : Leiterplatten-Befestigung

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) : 1.45 mm [ .175 in ]

Abmessungen

Profilhöhe ab Leiterplatte : 35.26 mm [ 1.388 in ]

Steckverbinderlänge : 39.5 mm [ 1.555 in ]

Leiterplattendicke (empfohlen) : .78 – 2.36 mm [ .031 – .093 in ]

Steckverbinderbreite : 59.21 mm [ 2.331 in ]

Verwendungsbedingungen

Betriebstemperatur (max) : 125 °C [ 257 °F ]

Betriebstemperaturbereich : '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Geschirmt : Nein

Stromkreis Anwendung : Strom und Signale

Industriestandards

UL-Brandschutzklasse : UL 94V-0

IP-Schutzart : Nicht getestet

Verpackungsmerkmale

Verpackungsmethode : Box

Verpackungsmenge : 100

Weitere

Schnittstellennummer : DT04-12PC-B016
