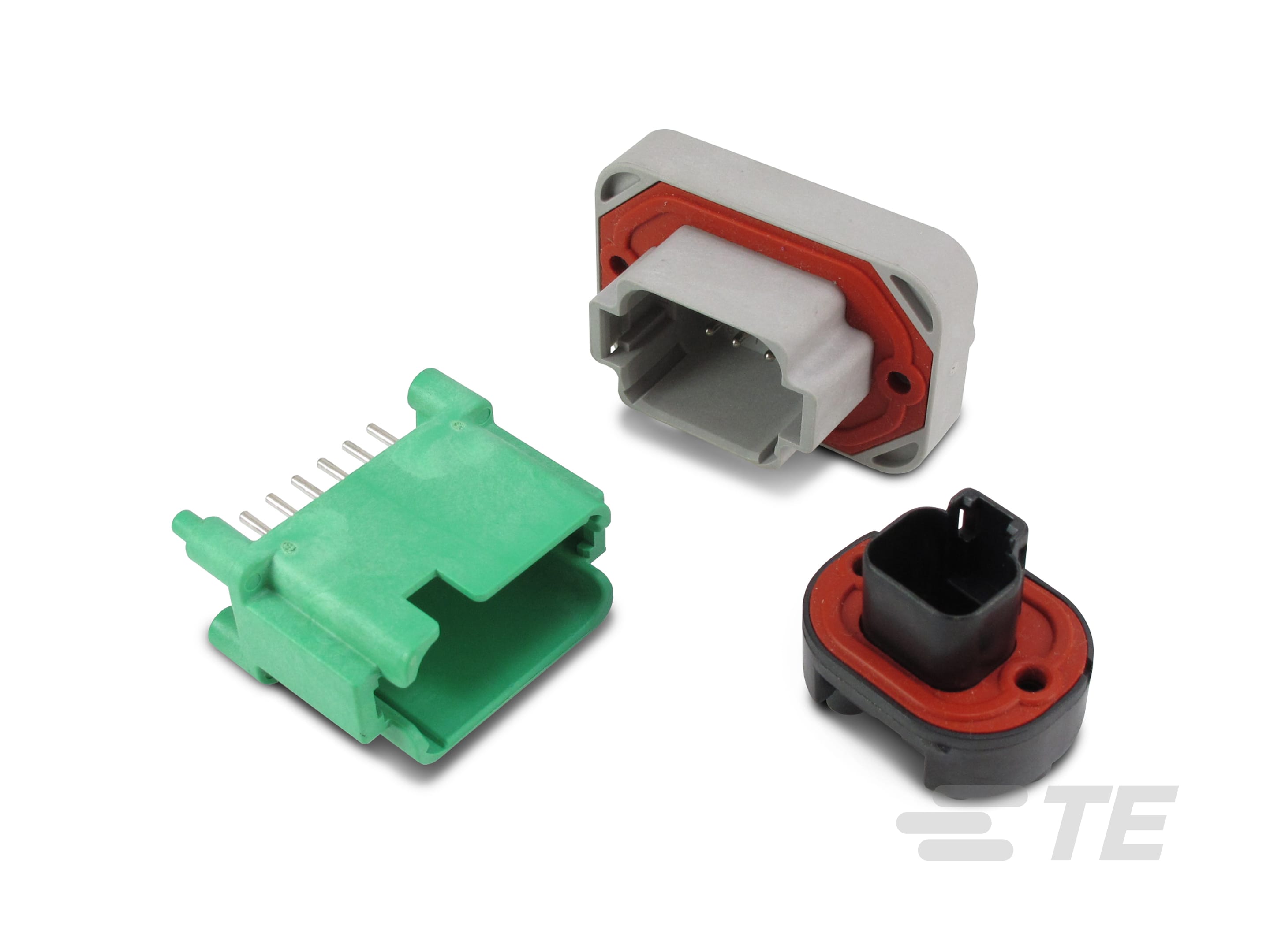

DEUTSCH DT Stiftleisten

DEUTSCH

DEUTSCH DT

Unsere DEUTSCH DT Stiftleisten sind Leiterplatten-Steckverbinder und mit 2, 3, 4, 6, 8 und 12 Kontaktkammern verfügbar. Sie sind in geraden, rechtwinkligen, geflanschten und nicht geflanschten Konfigurationen erhältlich. Alle Versionen verwenden DEUTSCH Kontakte der Größe 16 für Stromstärken von 13 A pro Kontakt.

Mehr Weniger

Kontakt aufnehmen

Produktmerkmale

Montageausrichtung : Rechter Winkel | Vertikal
Steckverbindersystem : Draht-an-Draht | Draht-an-Leiterplatte
Anzahl der Positionen : 2 | 3 | 4 | 6 | 8 | 9 | 12 | 24 | 36 | 48
Anzahl der Reihen : 1 | 2
Mitte-Mitte-Abstand (Pitch) (mm): 1.45 | 4.33 | 4.45 | 5.46 | 9.12 | 10.16
Mitte-Mitte-Abstand (Pitch) (in): .171 | .175 | .215 | .359 | .4

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Montageausrichtung	Kontaktnennstrom (max.)	Mitte-Mitte-Abstand (Pitch)	Steckverbindersystem	Anzahl der Positionen	Anzahl der Reihen	Beschichtungsmaterial des Kontaktsteckbereichs	Steckverbinder/Kontakt-Anschluss an	Stromkreis Anwendung	Primäre Produktfarbe	Steckverbinderbefestigungs-Typ	EU RoHS-Konformität	EU ELV-Konformität
HDR, 4P, GRY, RA, AU/NI/CU	DT13-4P-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	4.45 mm	Draht-an-Leiterplatte	4	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 6P, GRY, RA, AU/NI/CU	DT13-6P-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	6	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, BRK, ST, AU/NI/CU, B	DT15-12PB-G003	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplatten-Befestigung	-	-
HDR, 12P, GRY, RA, AU/NI/CU, A	DTF13-12PA-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplattenmontage	-	-
HDR, 12P, BLK, RA, AU/NI/CU, B	DT13-12PB-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplatten-Befestigung	-	-
HDR, 3P, BLK, RA, SN/NI/CU, J1939	DTF13-3P-1939	Produktzeichnung 3D PDF	Rechter Winkel	13 A	4.33 mm	Draht-an-Leiterplatte	3	1	Zinn (Sn)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 12P, BLK, ST, 5 PSI, NI/CU, B	DT15-12PB-B028	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplatten-Befestigung	-	-
HDR, 6P, GRY, RA, NI/CU	DT13-6P	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	6	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 2P, GRY, ST, 5 PSI, NI/CU	DT15-2P-P010	Produktzeichnung 3D PDF	Vertikal	13 A	5.46 mm	Draht-an-Leiterplatte	2	1	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 3P, BLK, SENSOR, AU/NI/CU	DT15-3P-R009	Produktzeichnung 3D PDF	Vertikal	13 A	4.45 mm	Draht-an-Draht	3	2	Gold (Au)	Leitungen und Kabel	Leistung	Schwarz	Leiterplatten-Befestigung	-	-
HDR, 8P, BLK, ST, NI/CU, B	DT15-08PB	Produktzeichnung 3D PDF	Vertikal	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 4P, BLK, ST, SN/NI/CU	DTP15-4P	Produktzeichnung 3D PDF	Vertikal	25 A	10.16 mm	Draht-an-Leiterplatte	4	2	Zinn (Sn)	Leitungen und Kabel	Leistung	Schwarz	Leiterplatten-Befestigung	-	-
HDR, 8P, GRY, RA, NI/CU, A	DT13-08PA	Produktzeichnung 3D PDF	Rechter Winkel	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplattenmontage	-	-
HDR, 8P, BLK, RA, NI/CU, B	DT13-08PB	Produktzeichnung 3D PDF	Rechter Winkel	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 8P, BLK, RA, AU/NI/CU, B	DT13-08PB-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplatten-Befestigung	-	-
HDR, 12P, GRY, RA, ENH KEY, NI/CU, A	DT13-12PA-B016	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRN, RA, ENH KEY, NI/CU, C	DT13-12PC-B016	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplatten-Befestigung	-	-
HDR, 12P, BRN, RA, NI/CU, D	DT13-12PD	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Braun	Leiterplatten-Befestigung	-	-
HDR, 36P, BLK, RA EEC, AU/NI/CU, ABC	DT13-36PABC-GR02	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	36	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 48P, BLK, RA EEC, NI/CU, ABCD	DT13-48PABCD-R015	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	48	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 4P, GRY, RA, NI/CU	DT13-4P	Produktzeichnung 3D PDF	Rechter Winkel	13 A	4.45 mm	Draht-an-Leiterplatte	4	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 8P, GRY, ST, NI/CU, A	DT15-08PA	Produktzeichnung 3D PDF	Vertikal	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplattenmontage	-	-
HDR, 8P, GRN, ST, NI/CU, C	DT15-08PC	Produktzeichnung 3D PDF	Vertikal	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplattenmontage	-	-
HDR, 8P, BRN, ST, NI/CU, D	DT15-08PD	Produktzeichnung 3D PDF	Vertikal	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Braun	Leiterplattenmontage	-	-
HDR, 12P, GRY, ST, NI/CU, A	DT15-12PA	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRY, ST, 5 PSI, NI/CU, A	DT15-12PA-B028	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRY, ST, AU/NI/CU, A	DT15-12PA-G003	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, BLK, ST, ENH KEY, NI/CU, B	DT15-12PB-B016	3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplatten-Befestigung	-	-
HDR, 12P, GRN, ST, NI/CU, C	DT15-12PC	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplatten-Befestigung	-	-
HDR, 4P, GRY, ST, NI/CU	DT15-4P	Produktzeichnung 3D PDF	Vertikal	13 A	4.45 mm	Draht-an-Leiterplatte	4	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 4P, GRY, ST, AU/NI/CU	DT15-4P-G003	Produktzeichnung 3D PDF	Vertikal	13 A	4.45 mm	Draht-an-Leiterplatte	4	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 6P, GRY, ST, 5 PSI, AU/NI/CU	DT15-6P-GP01	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	6	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRY, RA, SN/NI/CU, A	DTF13-12PA	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Zinn (Sn)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplattenmontage	-	-
HDR, 12P, BLK, RA, SN/NI/CU, B	DTF13-12PB	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Zinn (Sn)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 12P, GRN, RA, SN/NI/CU, C	DTF13-12PC	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Zinn (Sn)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplattenmontage	-	-
HDR, 4P, GRY, RA, AU/NI/CU	DTF13-4P-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	9.12 mm	Draht-an-Leiterplatte	4	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 6P, BLK, RA, AU/NI/CU	DTF13-6P-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	4.45 mm	Draht-an-Leiterplatte	6	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 12P, GRN, ST, SN/NI/CU, C	DTF15-12PC	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Zinn (Sn)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplattenmontage	-	-
HDR, 8P, GRN, RA, NI/CU, C	DT13-08PC	Produktzeichnung 3D PDF	Rechter Winkel	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplattenmontage	-	-
HDR, 8P, BRN, RA, NI/CU, D	DT13-08PD	Produktzeichnung 3D PDF	Rechter Winkel	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Braun	Leiterplattenmontage	-	-
HDR, 12P, GRY, RA, NI/CU, A	DT13-12PA	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRY, RA, AU/NI/CU, A	DT13-12PA-G003	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRN, RA, NI/CU, C	DT13-12PC	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplatten-Befestigung	-	-
HDR, 12P, BRN, RA, ENH KEY, NI/CU, D	DT13-12PD-B016	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Braun	Leiterplatten-Befestigung	-	-
HDR, 2P, GRY, RA, NI/CU	DT13-2P	Produktzeichnung 3D PDF	Rechter Winkel	13 A	5.46 mm	Draht-an-Leiterplatte	2	1	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 36P, BLK, RA EEC, NI/CU, ABC	DT13-36PABC-R015	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	36	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 48P, BLK, RA EEC, AU/NI/CU, ABCD	DT13-48PABCD-GR02	Produktzeichnung 3D PDF	Rechter Winkel	13 A	1.45 mm	Draht-an-Leiterplatte	48	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Schwarz	Leiterplattenmontage	-	-
HDR, 8P, GRY, ST, AU/NI/CU, A	DT15-08PA-G003	Produktzeichnung 3D PDF	Vertikal	13 A	5.46 mm	Draht-an-Leiterplatte	8	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRY, ST, ENH KEY, NI/CU, A	DT15-12PA-B016	3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Nickel (Ni)	Leitungen und Kabel	Strom und Signale	Grau	Leiterplatten-Befestigung	-	-
HDR, 12P, GRN, ST, AU/NI/CU, C	DT15-12PC-G003	Produktzeichnung 3D PDF	Vertikal	13 A	1.45 mm	Draht-an-Leiterplatte	12	2	Gold (Au)	Leitungen und Kabel	Strom und Signale	Grün	Leiterplatten-Befestigung	-	-

Übersicht

DEUTSCH DT Leiterplatten-Steckverbinder werden mit mehreren Kodierungsoptionen angeboten.

Übersicht

Passend für Kontakte der Größe 16 (13 A)
14 – 20 AWG (2,50 – 0,50 mm²)
Kontaktkammeranordnungen für 2, 3, 4, 6, 8 und 12 Kontakte
Fliegende, Flansch- oder Leiterplattenmontage
Rechteckiges Thermoplast-Gehäuse
Integrierte Steckverriegelung
Keilschlösser für sichere Ausrichtung und Arretierung der Kontakte
Erhältliches Zubehör: Endgehäuse, Muffen, Staubkappen, Dichtungen, Befestigungsklammern

Weitere DEUTSCH DT Produkte

ALLE DEUTSCH DT PRODUKTE ANZEIGEN
Steckverbinder der DEUTSCH DT Serie bieten bewährte Zuverlässigkeit und robuste Qualität. Zu den Stärken des DT Designs zählen die optionale Flanschmontage, die mehrpoligen Kontaktanordnungen und die vielfältigen Einsatzmöglichkeiten.

FAQ

Häufig gestellte Fragen

F: Was ist ein DT Steckverbinder?

A: Umgebungsfest abgedichtete DEUTSCH DT Steckverbinder sind für Draht-an-Draht-, Draht-an-Leiterplatte- und Draht-an-Gerät-Anwendungen ausgelegt. DT Steckverbinder eignen sich für raue Umgebungen, in denen sich eine auch nur geringfügig schlechtere Verbindungsqualität kritisch auswirken kann.

F: Was sind die geeigneten Anwendungen für DT Steckverbinder?

A: LKWs, Busse, Off-Road-Fahrzeuge, Baumaschinen, Landmaschinen, Muldenkipper, Einsatzfahrzeuge, Forstwirtschaft, Sportschiffe/Sportboote, Motorräder

LESEN SIE WEITERE HÄUFIG GESTELLTE FRAGEN ZU DEUTSCH DT STECKVERBINDERN

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Stiftleistentyp Vollständig ummantelt
Steckverbinder-Produkttyp Steckverbindersatz
Gemischte und Hybrid-Stiftleiste Nein
Steckverbinderform Dreieckig | Rechteckig
Steckverbindersystem Draht-an-Draht | Draht-an-Leiterplatte
Abdichtbar Ja
Steckverbinder/Kontakt-Anschluss an Leiterplatte | Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Abschnitte 1 | 2 | 4
Anzahl der Signalpositionen 0 | 2 | 3 | 4 | 6 | 8 | 9 | 12 | 24 | 36 | 48
Montageausrichtung Rechter Winkel | Vertikal
Anzahl der Positionen 2 | 3 | 4 | 6 | 8 | 9 | 12 | 24 | 36 | 48
Anzahl der Reihen 1 | 2

Elektrische Kennwerte

Betriebsspannung (VDC) 250
Nominalspannungs-Architektur (V) 12 | 24
Nennspannung (max.) (VDC) 12 | 24 | 48 | 250
Betriebsspannung (VAC) 250
Nennspannung (max.) (VAC) 250

Sonstige Eigenschaften

Steckverbinder und Kodierungscode A | AB | ABC | ABCD | B | C | D
Primäre Produktfarbe Braun | Grau | Grün | Schwarz

Kontaktmerkmale

Kontakttyp Stift
Stiftdurchmesser (mm) 1.59 | 1.6 | 2.39
Stiftdurchmesser (in) .063 | .094
Beschichtungsmaterial des Kontaktsteckbereichs Gold (Au) | Nickel (Ni) | Zinn (Sn)
Kontaktnennstrom (max.) (A) 13 | 25

Klemmenmerkmale

Anschlusstyp (an Leiterplatte) Durchsteckmontage - Löten

Montage und Anschlusstechnik

Leiterplatten-Halterungstyp Montageschraube
Leiterplattenmontage-Ausrichtung Mit | Ohne
Gegensteckführung Mit | Ohne
Leiterplattenhalterung Mit
Panelmontagevorrichtung Mit | Ohne
Montagebohrungen Mit
Gegensteckführungstyp Führungsanschluss | Kodiert | Nicht kodiert
Steckverriegelungstyp Verriegelungsschnittstelle
Steckverbinderbefestigungs-Typ Leiterplatten-Befestigung | Leiterplattenmontage

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) (mm) 1.45 | 4.33 | 4.45 | 5.46 | 9.12 | 10.16
Mitte-Mitte-Abstand (Pitch) (in) .171 | .175 | .215 | .359 | .4

Abmessungen

Leiterplattendicke (empfohlen) (mm) .78 – 2.36 | .78 – 3.18
Leiterplattendicke (empfohlen) (in) .031 – .093 | .031 – .125
Steckverbinderlänge (mm) 26.04 | 29.59 | 30.24 | 33.46 | 34.09 | 34.29 | 34.98 | 36.07 | 38.1 | 38.96 | 39.24 | 39.5 | 58.37
Steckverbinderlänge (in) 1.025 | 1.165 | 1.191 | 1.318 | 1.342 | 1.35 | 1.377 | 1.42 | 1.5 | 1.534 | 1.545 | 1.555 | 2.298
Steckverbinderbreite (mm) 23.52 | 25.7 | 25.76 | 27.18 | 35.31 | 38.1 | 38.35 | 41.58 | 42.8 | 43.94 | 54.1 | 55.12 | 59.21 | 142.74
Steckverbinderbreite (in) .926 | 1.012 | 1.014 | 1.07 | 1.39 | 1.5 | 1.51 | 1.637 | 1.685 | 1.73 | 2.13 | 2.17 | 2.331 | 5.62
Profilhöhe ab Leiterplatte (mm) 19.3 | 22.35 | 23.01 | 23.52 | 26.13 | 27.43 | 32.1 | 34.09 | 34.98 | 35.26 | 35.48 | 53.25
Profilhöhe ab Leiterplatte (in) .76 | .88 | .906 | .926 | 1.029 | 1.08 | 1.26 | 1.342 | 1.377 | 1.388 | 1.397 | 2.097

Verwendungsbedingungen

Betriebstemperatur (max) 125 °C [ 257 °F ]
Betriebstemperaturbereich '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Geschirmt Nein
Stromkreis Anwendung Leistung | Strom und Signale

Industriestandards

UL-Brandschutzklasse Nicht getestet | UL 94V-0 | UL 94V-1
IP-Schutzart IP68 | IP6K9K | Nicht getestet

Verpackungsmerkmale

Verpackungsmethode Box | Tray
Verpackungsmenge 1 | 24 | 48 | 100 | 125 | 200 | 210 | 280 | 728

Weitere

Schnittstellennummer DT04-08PD | DT04-4P | DT04-12PB | DT04-12PC-B016 | DT04-2P | DT15-3P-R009 | DT04-08PC | DT04-12PD-B016 | DT04-3P | DT04-08PA | DT04-12PB-B016 | DT04-12PD | DT04-08PB | DT04-12PA-B016 | DT04-6P | DTP04-4P | DT04-12PC | DT04-12PA

Referenznummer

TE-interne Teilenummer CAT-D487-H342

Literatur

Flipbook-Katalog

Industrielles & gewerbliches Verkehrswesen – Kontakte und Steckverbinder (Englisch) Im Flipbook-Katalog „Industrielles & gewerbliches Verkehrswesen – Kontakte und Steckverbinder“ von TE finden Sie AMPSEAL, AMPSEAL 16, DIN-Rund, DEUTSCH, HDSCS, LEAVYSEAL sowie Superseal 1.0 Steckverbinder, Kontakte, Werkzeuge und Zubehörprodukte.

Broschüre

DEUTSCH DT Stiftleistenverbinder (Englisch) TE Connectivity bietet DEUTSCH DT-Steckverbinder für Leiterplattenanwendungen, einschließlich Flansch- und Nicht-Flanschoptionen. Stifte sind in Konfigurationen mit gerader Ausfertigung oder 90°-Biegung in Gold/Zinn- oder Nickel/Zinn-Beschichtung erhältlich. Englisch

Produktspezifikationen

DEUTSCH DT Steckverbinder – Produktspezifikationen (Englisch) Diese Spezifikation deckt die Leistungsprüfungen und Qualitätsanforderungen für DEUTSCH DT Steckverbinder ab.

Prüfvorschriften

DEUTSCH DT Steckverbinder – Prüfvorschriften (Englisch) In diesem Bericht sind die Ergebnisse von internen Qualifizierungsprüfungen der elektrischen Steckverbinder DEUTSCH DT zusammengefasst.

Connector Selector

Connector Selector (Englisch) Der Connector Selector ist eine Kurzanleitung für die elektrischen Steckverbinder von TE Connectivity (TE) für das industrielle und gewerbliche Verkehrswesen.

DEUTSCH, TE Connectivity und TE connectivity (Logo) sind Marken.
