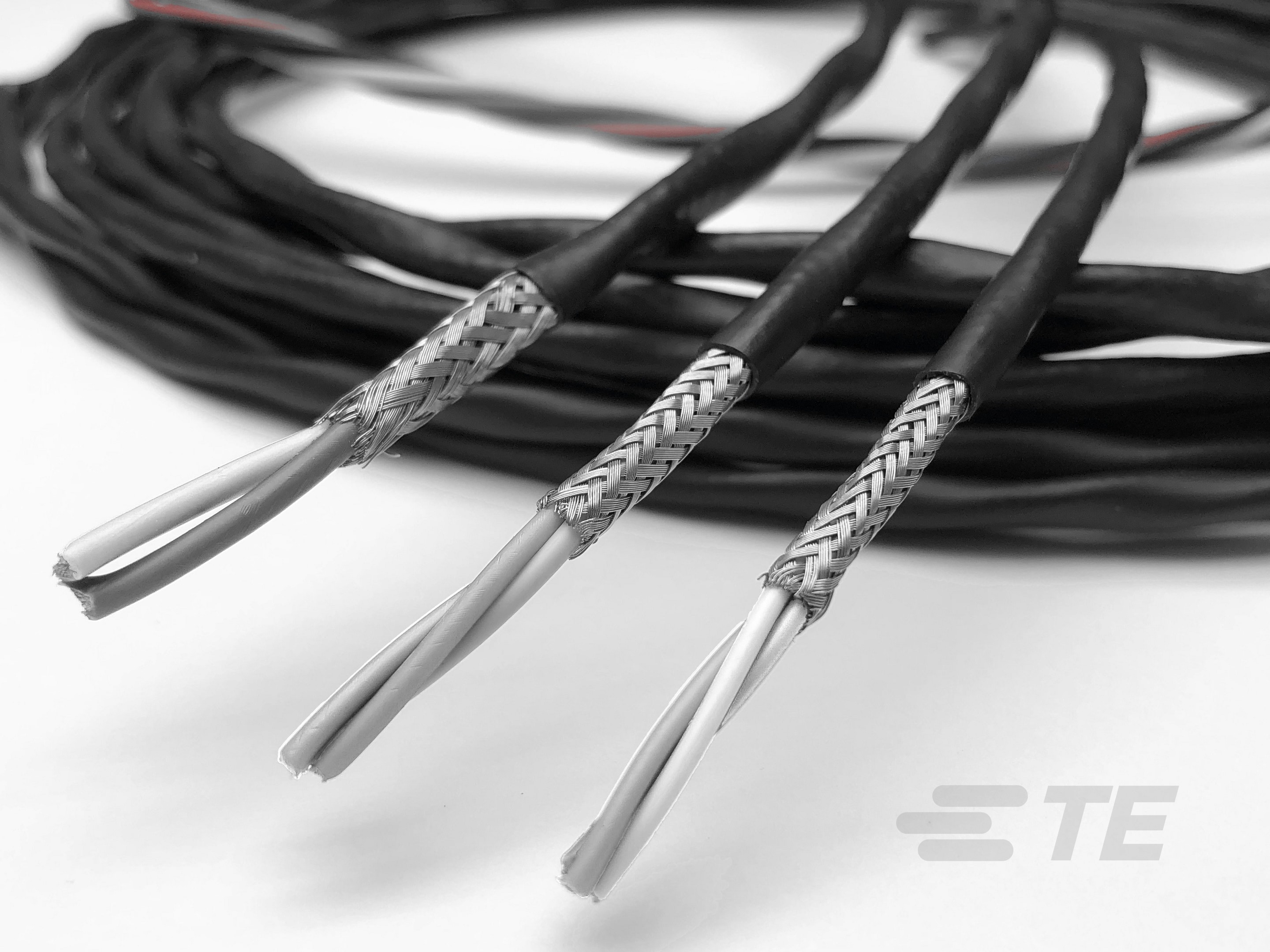

EN 50306-3-RAIL dreiadriges Kabel

EN 50306-3-RAIL dreiadriges Kabel-CAT-R2137-Z612B
  • RAYCHEM
|
  • RAYCHEM ZH-100
EN 50306-3 Dreiadriges, abgeschirmtes Mantelkabel – 300 V
Mehr Weniger

Produktmerkmale

  • Leiterdurchmesserbereich (mm): .95, 1.15, 1.3, 1.65, 2.15

  • Leiterdurchmesserbereich (in): .037, .045, .051, .065, .085

  • Litzenanzahl : 19, 37

  • Litzengröße (AWG): 29, 31, 33, 34

  • Kabelaußendurchmesser (mm): 3.7 – 4.5, 4 – 5, 4.5 – 5.5, 5.4 – 6.4, 6.8 – 7.8

  • Kabelaußendurchmesser (in): .146 – .177, .158 – .197, .177 – .217, .213 – .252, .268 – .307

  • Arbeitsspannung (V): 300

Das Produkt jetzt konfigurieren und ein Angebot für die gewünschte Konfiguration anfordern

Übersicht

Strahlenvernetztes einadriges Kabel, abgeschirmt und dünnwandig ummantelt. Gemäß EN 50306-3, weiße Isolation und schwarze Hülse.

300 V, extra niedrige Temperatur, extra öl- und kraftstoffbeständig.

LSZHFR. EN 45545-2, R15/R16 HL3

Wichtige Leistungsmerkmale

  • Elektronenstrahl-vernetzte Isolation – EL 109
  • EM104 / S2 Mantelmaterial für Mehrleiterkabel
  • Dünnwandig, leicht
  • Entspricht allgemeinen Bahnanforderungen
  • Hochflexible mit niedrigen Biegeradien

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Wandtyp  Einwandig

  • Kabelausführung  Rund vernetzt, abgeschirmt und ummantelt

Konfigurationsmerkmale

  • Litzenanzahl  19, 37

  • Leiteranzahl  3

Elektrische Kennwerte

  • Arbeitsspannung (V) 300

Sonstige Eigenschaften

  • Abschirmungsmaterial  Verzinntes Kupfer

  • Kabelfarbe  Schwarz

  • Leitungsfarbe (Basis)  Weiß

  • Leitermaterial  Verzinntes Kupfer, Verzinntes Kupfer, Verzinntes Kupfer

  • Abschirmungsgröße des Kabels (AWG) 36

Abmessungen

  • Leiterdurchmesserbereich (mm) .95, 1.15, 1.3, 1.65, 2.15

  • Leiterdurchmesserbereich (in) .037, .045, .051, .065, .085

  • Litzengröße (AWG) 29, 31, 33, 34

  • Kabelaußendurchmesser (mm) 3.7 – 4.5, 4 – 5, 4.5 – 5.5, 5.4 – 6.4, 6.8 – 7.8

  • Kabelaußendurchmesser (in) .146 – .177, .158 – .197, .177 – .217, .213 – .252, .268 – .307

  • Drahtgröße (AWG) 13, 15, 20

  • Drahtgröße (mm²) .5, .75, 1, 1.5, 2.5

  • Isolierhüllendurchmesser (mm) 1.3, 1.63, 1.65, 2.16, 2.74

  • Isolierhüllendurchmesser (in) .051, .064, .065, .085, .106

Verwendungsbedingungen

  • Betriebstemperaturbereich (°C) -40 – 120

Betrieb/Anwendung

  • Geschirmt  Ja

Referenznummer

  • TE-interne Teilenummer CAT-R2137-Z612B
