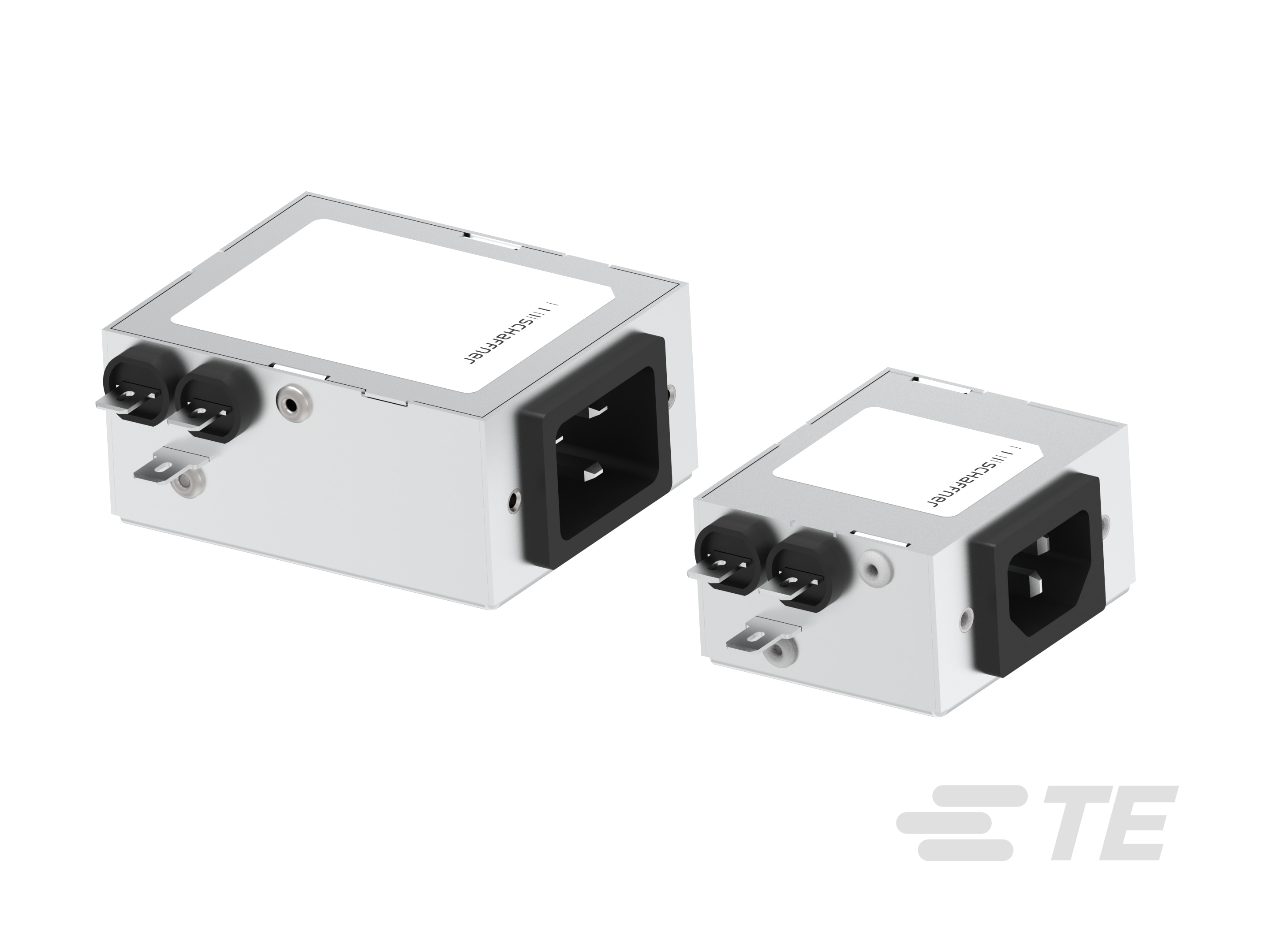

FN9246 IEC-Eingangsfilter - Hochleistungs-EMI-Filter für die Dämpfung von Niederfrequenzen

FN9246 IEC Inlet Filter – High-Performance EMI Filtering for Low-Frequency Attenuation-CAT-PC9-F9246
Der FN9246 bietet eine leistungsstarke EMV-/RFI-Filterung mit Nennströmen von bis zu 20 A. Er wurde für die rückseitige Montage entwickelt und bietet eine hervorragende Dämpfung im unteren Frequenzbereich. Optional sind medizinische Versionen (Typ B) erhältlich, die die Anforderungen der IEC/EN 60601-1 erfüllen und sich damit sowohl für industrielle als auch für medizinische Anwendungen eignen.
Mehr Weniger

Produktmerkmale

  • Nennstrom (max.) (A): 1, 3, 6, 10, 12, 15, 16, 20

  • Filteranforderungen : Ungefiltert

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA): 0, 310, 660

  • Ausgangsverbindungstyp : FASTON

  • Ableitstrom (max.) (120 V AC, 60 Hz) (µA): 0, 180, 380

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Filtertyp  IEC-Eingangsfilter

  • Filterung  Drossel und Kondensator

  • Filteranforderungen  Ungefiltert

  • Ausgangsverbindungstyp  FASTON

Elektrische Kennwerte

  • Induktivität L1 (µH) 0,89, 1,85, 1,5, 2,5, 3, 7, 14, 50

  • Überspannung – Kategorie  II

  • Kapazität Cx1  1,22

  • Kapazität Cy1  2,2, 4,7

  • Nennstrom (max.) (A) 1, 3, 6, 10, 12, 15, 16, 20

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA) 0, 310, 660

  • Ableitstrom (max.) (120 V AC, 60 Hz) (µA) 0, 180, 380

Sonstige Eigenschaften

  • Produktgewicht (g) 140, 275

  • Produktgewicht (oz) 4,93, 9,7

Abmessungen

  • Produktbreite (mm) 30, 35

  • Produktbreite (in) 1.18, 1.37

  • Produktlänge (mm) 57.15, 60

  • Produktlänge (in) 2.25, 2.36

  • Produkthöhe (mm) 78, 111

  • Produkthöhe (in) 3.07, 4,37

Betrieb/Anwendung

  • Kühlmethode  natürliche Konvektion

Industriestandards

  • Zertifiziert nach  CSA 22.2 Nr. 81986, IEC/EN 60939, UL 1283

  • Verschmutzungsgrad  PD2

  • IP-Schutzart  IP40

  • UL-Brandschutzklasse  UL 94V-2

Referenznummer

  • TE-interne Teilenummer CAT-PC9-F9246
