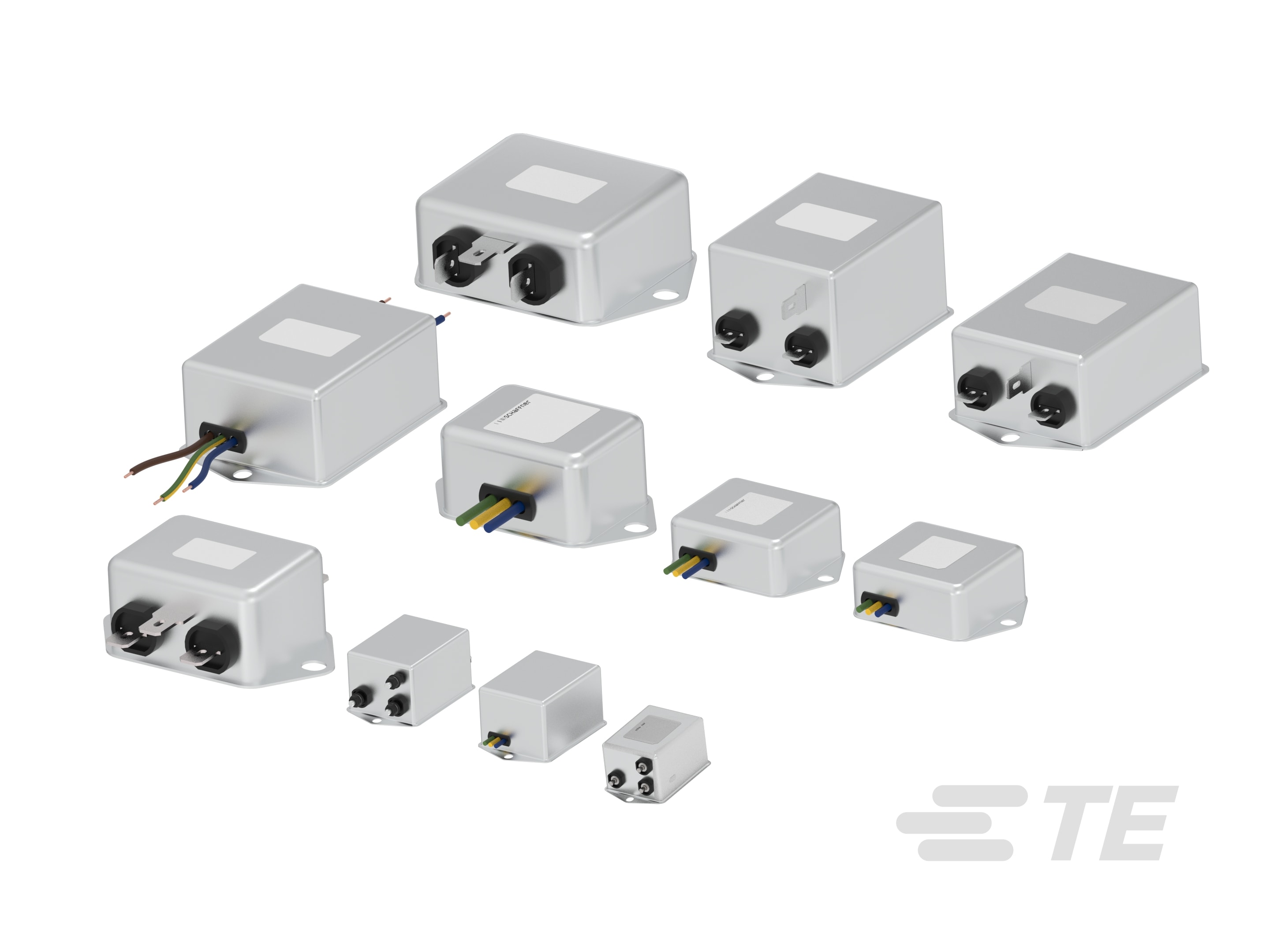

Hochleistungs-Einphasenfilter FN2030, Allzweck-AC/DC-EMV/RFI-Filter mit hoher Dämpfungsleistung

Hochleistungs-Einphasenfilter FN2030, Allzweck-AC/DC-EMV/RFI-Filter mit hoher Dämpfungsleistung-CAT-P97-F2030
Die Einphasenfilter der Serie FN2030 von TE Connectivity bieten Nennströme von 1 bis 30 A, eine hohe Filterdämpfung und Differenzialmodusleistung, eine optionale Version mit geringer Verlustleistung (Typ R), medizinische Ausführung (Typ B), Sicherheitsversion (Typ A), Modelle mit erhöhter Leistung und Überspannungsschutz (Typ Z).
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • Nennstrom (A): 1 | 3 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 30

  • Eingangsverbindungstyp : FASTON | Gewindebolzen | Litzendraht | Ringkabelschuh

  • Ausgangsverbindungstyp : FASTON | Gewindebolzen | Litzendraht | Ringkabelschuh

  • Ableitstrom (max.) (120 V AC, 60 Hz) (mA): 0,04 | 0,27 | 0,45 | 0,38 | 0,18 | 0 | 2,28 | 3,08

  • Ableitstrom (max.) (250 V AC, 50 Hz) (mA): 0,71 | 0,07 | 0,47 | 0,31 | 0,66 | 0 | 0,79 | .46 | 1,41 | 3,69 | 3.4 | 4,91

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Filteranforderungen  Ungefiltert

  • Eingangsverbindungstyp  FASTON | Gewindebolzen | Litzendraht | Ringkabelschuh

  • Ausgangsverbindungstyp  FASTON | Gewindebolzen | Litzendraht | Ringkabelschuh

Elektrische Kennwerte

  • Induktivität L1 (µH) 2 | 4 | 8,45 | 8 | 14 | 20

  • Überspannung – Kategorie  II

  • Kapazität Cx1  0,22 | 0,47 | 0,33 | 1

  • Kapazität Cy1  0,47 | 2,2 | 3,3 | 4,7 | 10 | 47 | 68

  • Nennstrom (A) 1 | 3 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 30

  • Ableitstrom (max.) (120 V AC, 60 Hz) (mA) 0,04 | 0,27 | 0,45 | 0,38 | 0,18 | 0 | 2,28 | 3,08

  • Ableitstrom (max.) (250 V AC, 50 Hz) (mA) 0,71 | 0,07 | 0,47 | 0,31 | 0,66 | 0 | 0,79 | .46 | 1,41 | 3,69 | 3.4 | 4,91

  • Betriebsspannung (VAC) 250

Sonstige Eigenschaften

  • Produktgewicht (g) 58 | 60 | 63 | 65 | 70 | 85 | 87 | 92 | 95 | 100 | 103 | 105 | 110 | 112 | 120 | 170 | 175 | 185 | 190 | 196 | 200 | 210 | 225 | 226 | 231 | 240 | 250 | 265 | 285 | 288 | 310 | 326 | 346

  • Produktgewicht (oz) 2,99 | 2.04 | 2.11 | 2.22 | 2.29 | 2.46 | 3,24 | 3,63 | 3,35 | 3,95 | 3.06 | 3.52 | 3.7 | 3.88 | 4,23 | 5,99 | 6,91 | 6,7 | 6,52 | 6,17 | 7,97 | 7,93 | 7,4 | 7.05 | 8,14 | 8,46 | 8.81 | 9,34 | 10,93 | 10,05 | 10,15 | 11,49 | 12,2

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Gehäusemontage

Abmessungen

  • Produktbreite (mm) 32.5 | 44.5 | 49.8 | 54

  • Produktbreite (in) 1.27 | 1.75 | 1.96 | 2.12

  • Produktlänge (mm) 43.5 | 50 | 50.5 | 64.8 | 85

  • Produktlänge (in) 1.71 | 1.96 | 1.98 | 2.55 | 3.34

  • Produkthöhe (mm) 22.3 | 24.3 | 30 | 30.3 | 40.3

  • Produkthöhe (in) .87 | .95 | 1.18 | 1.19 | 1.58

Verwendungsbedingungen

  • Betriebstemperaturbereich  -25 – 100 °C [ '-13 – 212 °F ]

Betrieb/Anwendung

  • Kühlmethode  natürliche Konvektion

  • Betriebshöhe (max) (m) 2000

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

  • Verschmutzungsgrad  PD2

  • Zertifiziert nach  CSA 22.2 Nr. 81986 | IEC/EN 60939 | UL 1283

  • IP-Schutzart  IP00

Referenznummer

  • TE-interne Teilenummer CAT-P97-F2030

Literatur

Datenblätter/Katalogseiten
