Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

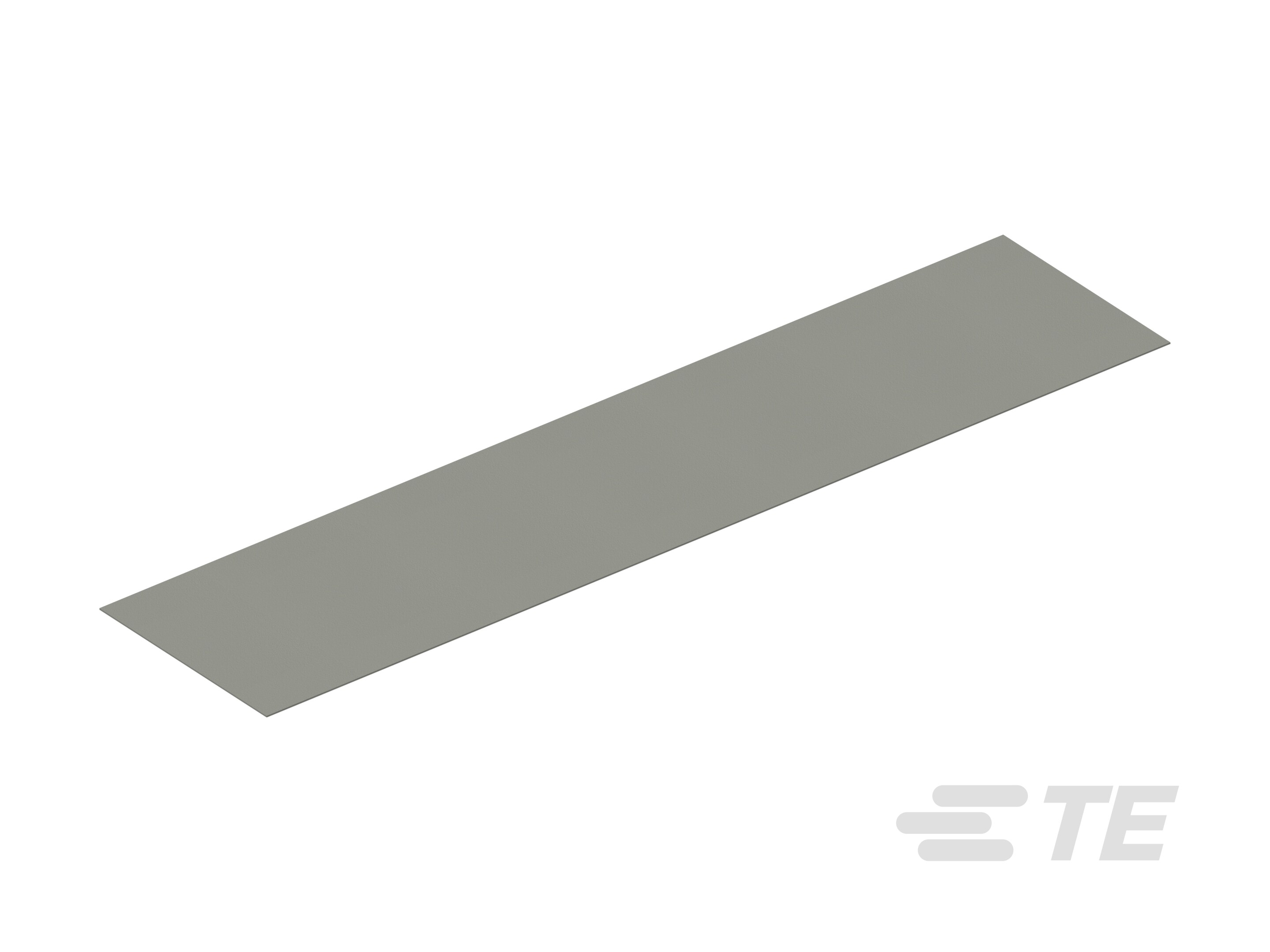

Gerichtete Draht-EMV-Dichtung

Kemtron

Kemtron 410 Series
Kemtron 420 Series
Kemtron 450 Series
Kemtron 460 Series
Kemtron 470 Series
Kemtron 480 Series

Produktmerkmale

Dichtungstyp: Gerichtete Draht-EMV-Dichtung
Fertiger Typ: Leitfähige Platte
Dichtungsform: Datenblatt

Produkt	TE Teilenr.:	Dokumente	Bindungsmaterial	Produktdicke	Länge des Produkts	Breite des Produkts	Betriebstemperaturbereich	Widerstand gegen Erdöl	Leitungsmaterialtyp Dichtung	Schließkraft
Mon Wire 40 Sh Sil 50mm sqx0.8mm Sample	2421698-1	Produktzeichnung	Silikon	.8 mm	.05 m	50 mm	-60 – 200 °C	Nein	Monel	36 N/cm²
Mon Wire 40 Sh Sil 225x1000x0.8mm Sheet	2420712-1	Produktzeichnung	Silikon	.8 mm	1 m	225 mm	-60 – 200 °C	Nein	Monel	36 N/cm²
Mon Wire 40 Sh Sil 50mm sqx1.6mm Sample	2421699-1	Produktzeichnung	Silikon	1.6 mm	.05 m	50 mm	-60 – 200 °C	Nein	Monel	45 N/cm²
Mon Wire 40 Sh Sil 225x1000x1.6mm Sheet	2420713-1	Produktzeichnung	Silikon	1.6 mm	1 m	225 mm	-60 – 200 °C	Nein	Monel	45 N/cm²
Mon Wire 40 Sh Sil 50mm sqx2.4mm Sample	2421701-1	Produktzeichnung	Silikon	2.4 mm	.05 m	50 mm	-60 – 200 °C	Nein	Monel	83 N/cm²
Mon Wire 40 Sh Sil 225x1000x2.4mm Sheet	2420714-1	Produktzeichnung	Silikon	2.4 mm	1 m	225 mm	-60 – 200 °C	Nein	Monel	83 N/cm²
Alu Wire 40 Sh Sil 50mm sqx0.8mm Sample	2421702-1	Produktzeichnung	Silikon	.8 mm	.05 m	50 mm	-60 – 200 °C	Nein	Aluminium	36 N/cm²
Alu Wire 40 Sh Sil 225x1000x0.8mm Sheet	2420715-1	Produktzeichnung	Silikon	.8 mm	1 m	225 mm	-60 – 200 °C	Nein	Aluminium	36 N/cm²
Alu Wire 40 Sh Sil 50mm sqx1.6mm Sample	2421703-1	Produktzeichnung	Silikon	1.6 mm	.05 m	50 mm	-60 – 200 °C	Nein	Aluminium	45 N/cm²
Alu Wire 40 Sh Sil 225x1000x1.6mm Sheet	2420716-1	Produktzeichnung	Silikon	1.6 mm	1 m	225 mm	-60 – 200 °C	Nein	Aluminium	45 N/cm²
Alu Wire 40 Sh Sil 50mm sqx2.4mm Sample	2421704-1	Produktzeichnung	Silikon	2.4 mm	.05 m	50 mm	-60 – 200 °C	Nein	Aluminium	83 N/cm²
Alu Wire 40 Sh Sil 225x1000x2.4mm Sheet	2420717-1	Produktzeichnung	Silikon	2.4 mm	1 m	225 mm	-60 – 200 °C	Nein	Aluminium	83 N/cm²
Mon Wire 50 Sh Fsil 50mm sqx1.6mm Sample	2421712-1	Produktzeichnung	Fluorsilikon	1.6 mm	.05 m	50 mm	-55 – 200 °C	Ja	Monel	52 N/cm²
Mon Wire 50 Sh Fsil 150x1000x1.6mm Sheet	2420725-1	Produktzeichnung	Fluorsilikon	1.6 mm	1 m	150 mm	-55 – 200 °C	Ja	Monel	52 N/cm²
Mon Wire 50 Sh Fsil 50mm sqx2.4mm Sample	2421713-1	Produktzeichnung	Fluorsilikon	2.4 mm	.05 m	50 mm	-55 – 200 °C	Ja	Monel	102 N/cm²
Mon Wire 50 Sh Fsil 150x1000x2.4mm Sheet	2420726-1	Produktzeichnung	Fluorsilikon	2.4 mm	1 m	150 mm	-55 – 200 °C	Ja	Monel	102 N/cm²
Alu Wire 50 Sh Fsil 50mm sqx1.6mm Sample	2421715-1	Produktzeichnung	Fluorsilikon	1.6 mm	.05 m	50 mm	-55 – 200 °C	Ja	Aluminium	52 N/cm²
Alu Wire 50 Sh Fsil 150x1000x1.6mm Sheet	2420728-1	Produktzeichnung	Fluorsilikon	1.6 mm	1 m	150 mm	-55 – 200 °C	Ja	Aluminium	52 N/cm²
Alu Wire 50 Sh Fsil 50mm sqx2.4mm Sample	2421716-1	Produktzeichnung	Fluorsilikon	2.4 mm	.05 m	50 mm	-55 – 200 °C	Ja	Aluminium	102 N/cm²
Alu Wire 50 Sh Fsil 150x1000x2.4mm Sheet	2420729-1	Produktzeichnung	Fluorsilikon	2.4 mm	1 m	150 mm	-55 – 200 °C	Ja	Aluminium	102 N/cm²
Mon Wire 20 Sh Sil 50mm sqx1.6mm Sample	2421706-1	Produktzeichnung	Silikon	1.6 mm	.05 m	50 mm	-60 – 200 °C	Nein	Monel	43 N/cm²
Mon Wire 20 Sh Sil 225x1000x1.6mm Sheet	2420719-1	Produktzeichnung	Silikon	1.6 mm	1 m	225 mm	-60 – 200 °C	Nein	Monel	43 N/cm²
Mon Wire 20 Sh Sil 50mm sqx2.4mm Sample	2421707-1	Produktzeichnung	Silikon	2.4 mm	.05 m	50 mm	-60 – 200 °C	Nein	Monel	45 N/cm²
Mon Wire 20 Sh Sil 225x1000x2.4mm Sheet	2420720-1	Produktzeichnung	Silikon	2.4 mm	1 m	225 mm	-60 – 200 °C	Nein	Monel	45 N/cm²
Alu Wire 20 Sh Sil 50mm sqx1.6mm Sample	2421709-1	Produktzeichnung	Silikon	1.6 mm	.05 m	50 mm	-60 – 200 °C	Nein	Aluminium	43 N/cm²
Alu Wire 20 Sh Sil 225x1000x1.6mm Sheet	2420722-1	Produktzeichnung	Silikon	1.6 mm	1 m	225 mm	-60 – 200 °C	Nein	Aluminium	43 N/cm²
Alu Wire 20 Sh Sil 50mm sqx2.4mm Sample	2421710-1	Produktzeichnung	Silikon	2.4 mm	.05 m	50 mm	-60 – 200 °C	Nein	Aluminium	45 N/cm²
Alu Wire 20 Sh Sil 225x1000x2.4mm Sheet	2420723-1	Produktzeichnung	Silikon	2.4 mm	1 m	225 mm	-60 – 200 °C	Nein	Aluminium	45 N/cm²

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Fertiger Typ Leitfähige Platte
Bindungsmaterial Fluorsilikon, Silikon
Leitungsmaterialtyp Dichtung Aluminium, Monel
Schließkraft (N/cm²) 27, 36, 38, 43, 45, 52, 83, 102

Elektrische Kennwerte

Widerstand gegen Erdöl Ja, Nein

Sonstige Eigenschaften

Dichtungstyp Gerichtete Draht-EMV-Dichtung
Dichtungsform Datenblatt

Abmessungen

Produktdicke (mm) .8, 1.6, 2.4
Produktdicke (in) .031, .063, .094
Länge des Produkts (m) .05, 1
Länge des Produkts (ft) .16, 3.28
Breite des Produkts (mm) 50, 150, 225
Breite des Produkts (in) 1.968, 5.905, 8.858

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -60 – 200, -55 – 200
Betriebstemperaturbereich (°F) -76 – 392, -67 – 392

Referenznummer

TE-interne Teilenummer CAT-EMIG-0004

Literatur

Datenblätter/Katalogseiten

Oriented Wire pdf Englisch

Gerichtete Draht-EMV-Dichtung

Produktmerkmale

Dichtungstyp: Gerichtete Draht-EMV-Dichtung

Fertiger Typ: Leitfähige Platte

Dichtungsform: Datenblatt

Eigenschaften

Produktmerkmale

Fertiger Typ Leitfähige Platte

Bindungsmaterial Fluorsilikon, Silikon

Leitungsmaterialtyp Dichtung Aluminium, Monel

Schließkraft (N/cm²) 27, 36, 38, 43, 45, 52, 83, 102

Elektrische Kennwerte

Widerstand gegen Erdöl Ja, Nein

Sonstige Eigenschaften

Dichtungstyp Gerichtete Draht-EMV-Dichtung

Dichtungsform Datenblatt

Abmessungen

Produktdicke (mm) .8, 1.6, 2.4

Produktdicke (in) .031, .063, .094

Länge des Produkts (m) .05, 1

Länge des Produkts (ft) .16, 3.28

Breite des Produkts (mm) 50, 150, 225

Breite des Produkts (in) 1.968, 5.905, 8.858

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -60 – 200, -55 – 200

Betriebstemperaturbereich (°F) -76 – 392, -67 – 392

Referenznummer

TE-interne Teilenummer CAT-EMIG-0004

Literatur

Datenblätter/Katalogseiten
