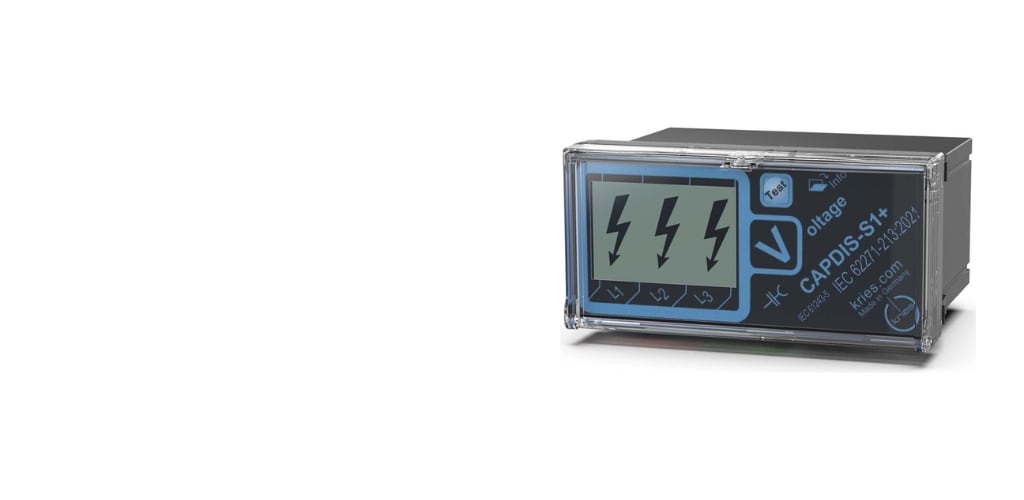

CAPDIS Sx R4.5 Spannungsanzeiger und Detektoren

Frage: Was ist ein CAPDIS-Spannungserkennungs- und -anzeigesystem?

Antwort: Die CAPDIS-Sx-Linie umfasst fortschrittliche Geräte, die zur Erkennung und Anzeige von Spannung in elektrischen Anlagen ausgelegt sind, um Sicherheit und Zuverlässigkeit zu erhöhen. Die CAPDIS-Sx_55-(R5)-Generation bietet zusätzlich eine Teilentladungsanzeige.

Frage: Inwiefern unterscheidet sich CAPDIS R4.5 vom R5?

Antwort: Der wesentliche Unterschied zwischen den Generationen CAPDIS R4.5 und R5 besteht darin, dass der R5 über eine zusätzliche Teilentladungsanzeigemefunktion verfügt, die eine Frühwarnung bei Isolationsschäden liefert. Zudem wurde die Reaktionszeit des R5-S2-Relais verbessert – sie beträgt nun ≤ 0,2 s beim R5 S2 gegenüber ≤ 1 s beim R4.5 S2.

Frage: Inwiefern unterscheidet sich CAPDIS S1 vom S2?

Antwort: Der CAPDIS S2 verfügt zusätzlich zu den standardmäßigen Spannungserkennungs- und -anzeigefunktionen über 2 Ausgangsrelais, die eine Schnittstelle mit anderen Steuerungssystemen wie der IKI-Line zur gerichteten Fehlerstromanzeige oder zur Fernkommunikation mit SCADA-Systemen ermöglichen.

Frage: Wie können Betreiber sicherstellen, dass CAPDIS-Geräte ordnungsgemäß funktionieren?

Antwort: CAPDIS-Geräte verfügen über eine Testtaste, die jederzeit betätigt werden kann. Zeigt die Anzeige an, dass das Gerät ordnungsgemäß funktioniert, kann der Betreiber darauf vertrauen, dass die Spannungserkennungsinformationen korrekt sind.

Frage: Gibt es eine Funktion zur Erkennung von Leitungsunterbrechungen?

Antwort: CAPDIS-Geräte können erkennen, ob die Leitungen, die sie mit dem kapazitiven Spannungsteiler C1 verbinden, unterbrochen sind. Dies ist eine zusätzliche Sicherheitsfunktion, die bei allen vier Versionen verfügbar ist (R4.5 S und S2 sowie R5 S1 und S2).
