SCHRACK RSY Relais

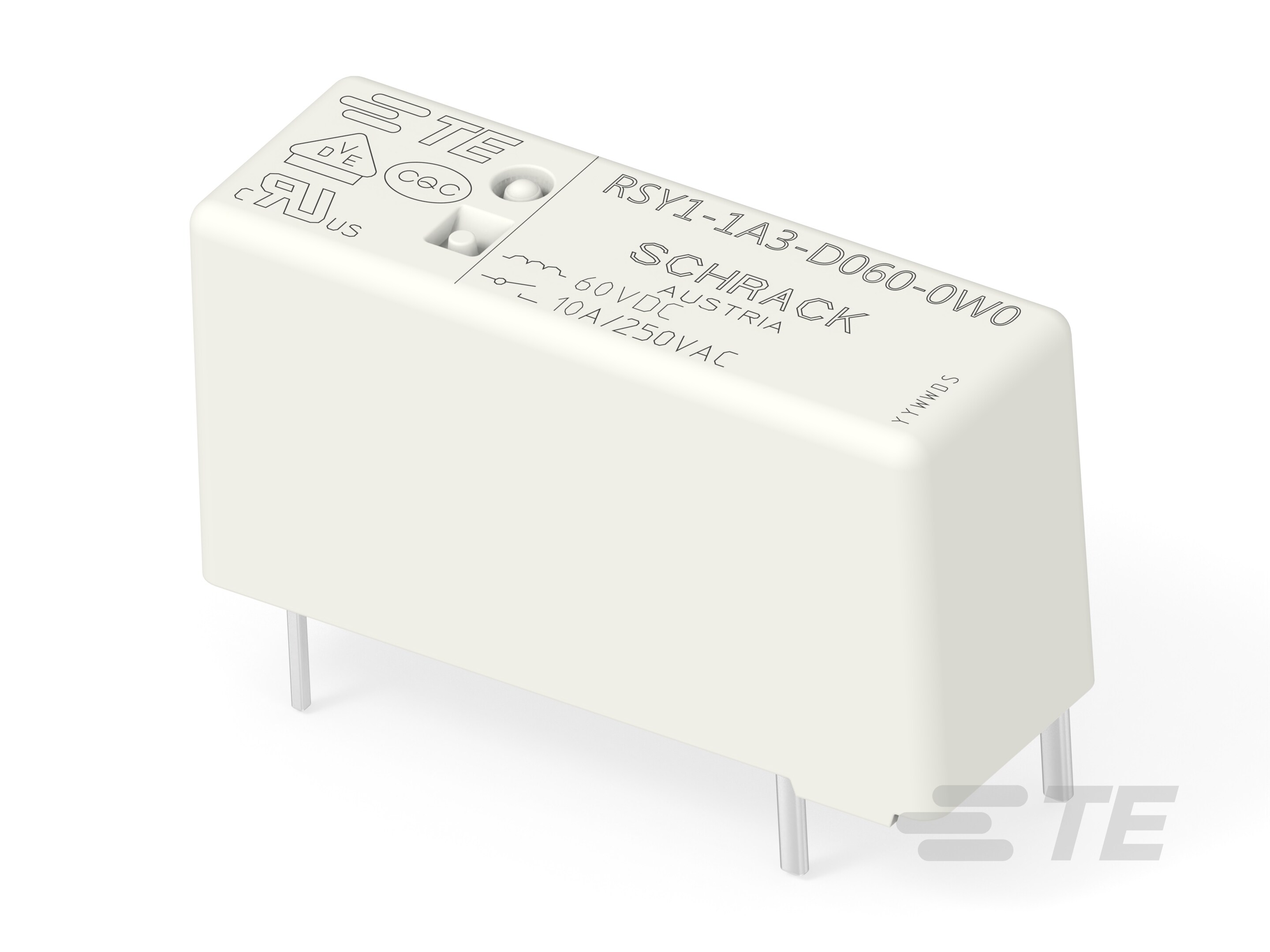

SCHRACK RSY Relais-CAT-AVC-RSY1
Das Schrack RSY-Relais von TE Connectivity (TE) setzt einen neuen Maßstab in der Relaistechnik für HLK-, Industrie- und Energieanwendungen. Es wurde für hohe Leistung und eine längere Lebensdauer entwickelt und gewährleistet einen zuverlässigen Betrieb auch unter thermischer und elektrischer Belastung – und hilft Kunden so, Ausfallzeiten und Wartungskosten zu reduzieren. Mit Qualität und Konformität als Grundlage ist das RSY-Relais auf kommende Industriestandards vorbereitet, einschließlich des Übergangs zu neuen A3-Kältemitteln. Das macht das Relais zu einer zukunftssicheren Wahl, bei der Sicherheit, regulatorische Konformität und Nachhaltigkeit bereits im Design integriert sind. Dies ermöglicht eine verbesserte Konstruktion und automatisierte Fertigung, senkt den CO₂-Fußabdruck und trägt gleichzeitig zu konstanter Qualität sowie einer sichereren Verfügbarkeit im großen Maßstab bei. Kompakt, zuverlässig und zukunftsweisend – das RSY-Relais ermöglicht robuste, effiziente und konforme Systemdesigns.
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • Relais-/Schütztyp : Universal-Leistungsrelais

  • Magnetspulensystem : monostabil

  • Kontaktanordnung : 1 Form A (NO)

  • Stromform : DC

  • Kontaktnennstrom (A): 10

Erhältlich von

LADD Inc
Übersicht
Datenblatt
SCHRACK RSY Relais

Laden Sie unser Datenblatt für das Schrack RSY-Relais herunter – ein kompaktes Hochleistungsrelais für bis zu 250 V AC/DC, mit 1-, 2- und 4-poligen Ausführungen, AgNi-Kontaktmaterial, LED-Anzeige und UL-/IEC-Zertifizierungen. Enthält Angaben zu Spulenspannungsoptionen, Kontaktbelastungen, Maßzeichnungen und Montagespezifikationen für Anwendungen in der Industriesteuerung und Automatisierung.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Relais-/Schütztyp  Universal-Leistungsrelais

Konfigurationsmerkmale

  • Spulenklassifizierung  UL-Spulenisolation Klasse F

  • Kontaktanzahl der Pole  1

  • Kontaktanordnung  1 Form A (NO)

Elektrische Kennwerte

  • Kontaktnennstrom (A) 10

  • Spulenspannung (VDC) 3 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 60

  • Kontaktnennspannung (VAC) 277

  • Spulenleistung DC (W) 0,243 | 0,234 | 0,23 | .22

  • Isolation im Neuzustand zwischen Kontakten und Spule (Vrms) 5000

Sonstige Eigenschaften

  • Produktgewicht  10 g [ .353 oz ]

  • Gehäusetyp  flussmittelbeständig, automatisch lötfähig | flussmittelbeständig, automatisch lötfähig & waschbar

Kontaktmerkmale

  • Kontaktmaterial  AgSnO2

Klemmenmerkmale

  • Hauptleitungs-/Verbindungstyp  Lötstifte

  • Spulenanschluss-Typ  Lötstifte

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Leiterplattenmontage

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 85 °C [ -40 – 185 °F ]

  • Umgebungsschutzkategorie  RTII | RTIII

  • Umgebungstemperatur (max.)  85 °C [ 185 °F ]

Betrieb/Anwendung

  • Magnetspulensystem  monostabil

  • Stromform  DC

Verpackungsmerkmale

  • Verpackungsmethode  Karton & Schlauch

Weitere

  • Höhe von - bis (mechanisch)  >14 – ≤16 mm [ >,551 – ≤,63 in ]

  • Länge (mechanisch)  >22 – ≤33 mm [ >0,866 – ≤1,299 in ]

  • Breite (mechanisch)  >7 – ≤11 mm [ >,276 – ≤,433 in ]
