Name: GELCAP-1(B5)
Brand: RAYCHEM

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Produktmerkmale

Kleberbeschichtung : Mit
Montagetechnik : PowerGel
Kabelmuffen & Kabelverbinder – Produkttyp : Motorverbindungssatz
Schließmethode : Rasten

Elektrische Kennwerte

Spannungsklasse (kV): ≤ 1

Sonstige Eigenschaften

Flexibilität : Halbflexibel

Montage und Anschlusstechnik

Mechanische Verstärkung : Geformte Kappenklemme

Abmessungen

Kompatibler Leitungs-Querschnittsbereich (mm²): 1,5 – 5
Kompatibler Kabelquerschnitt - Haupt (max.) (mm²): 5
Kompatibler Kabelquerschnitt - Haupt (min.) (mm²): 1,5

Verwendungsbedingungen

Umgebungsbeständigkeit : Feuchtigkeit, Selbstabdichtend
Flüssigkeitsbeständigkeitstyp : Ätznatron, Motoröl, Schwefelsäure, Transformatorenöl
Betriebstemperaturbereich (°C): -40 – 105

Betrieb/Anwendung

Wärmebeständigkeit : Geeignet für niedrige und hohe Temperaturen, flammhemmend
UV-beständig : Ja
Mechanische Beständigkeit : Abriebfest (2040 gm wt, 4000 Zyklen, 5 % max. Dickenverlust), Gegen mechanische Einwirkungen oder Schäden

Industriestandards

Kompatibilität mit zugelassenen Produkten : ANSI C119.1, UL

Produktverfügbarkeit

Produktverfügbarkeit : Amerika

Verpackungsmerkmale

Verpackungsmenge : 1
Verpackungsmethode : Tüte

Weitere

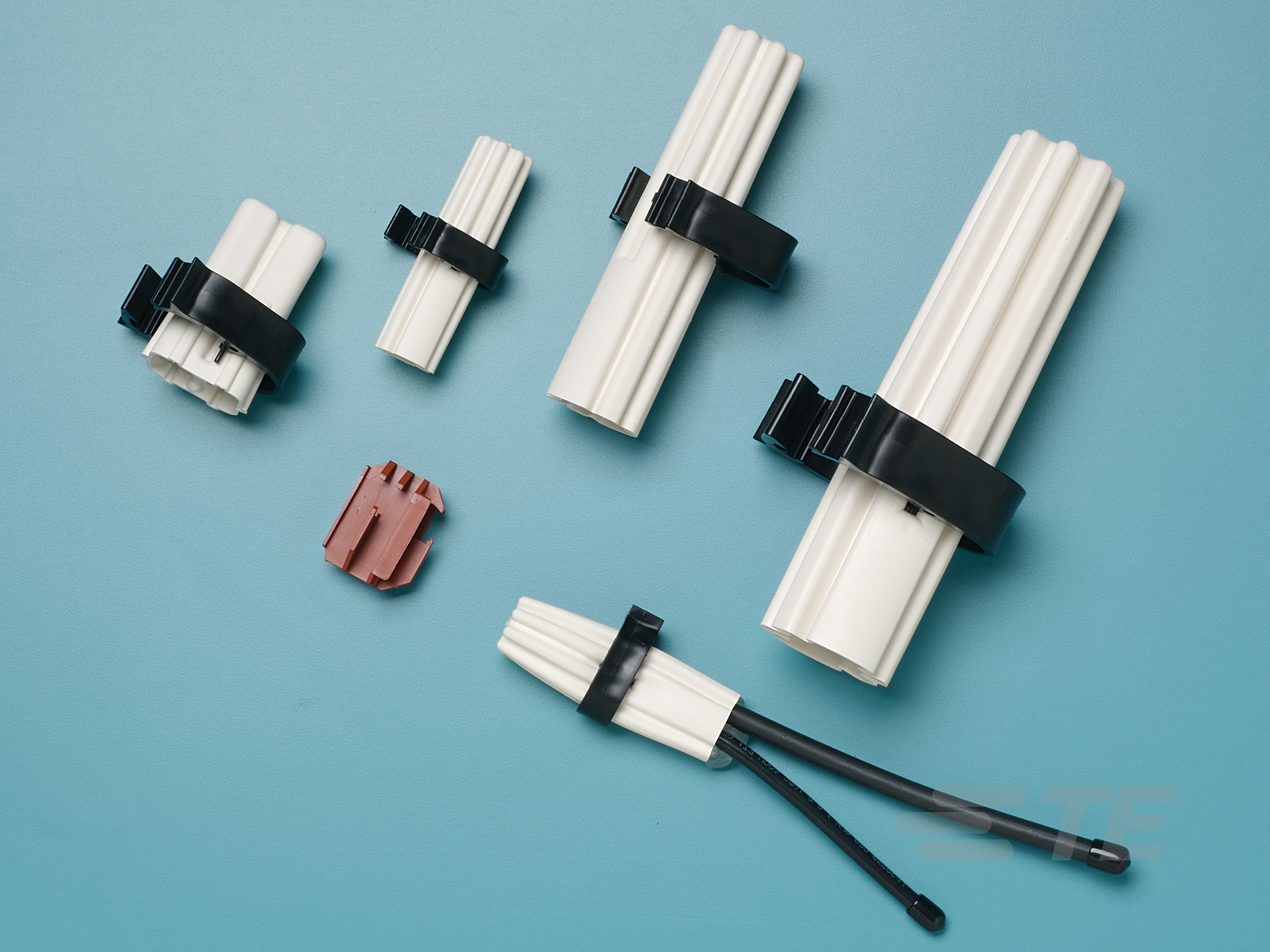

Produktverwendung : PowerGel-gefüllte Kappe für Motorleitungs- und Stub-Splice-Verbindungen
Installationsanleitung : Englisch

566376-000

Motor Connection Kit, ≤ 1 kV, 1.5 – 5 mm² Conductor, Snap Closure, RAYCHEM GelCap

566376-000

Motor Connection Kit, ≤ 1 kV, 1.5 – 5 mm² Conductor, Snap Closure, RAYCHEM GelCap

Montagetechnik : PowerGel

Produktverfügbarkeit : Amerika

Installationsanleitung : Englisch

Kabelmuffen & Kabelverbinder – Produkttyp : Motorverbindungssatz

Spannungsklasse (kV): ≤ 1

Dokumente

Datenblätter/Katalogseiten

Benutzeranleitungen

Produktänderungs-Mitteilung

Eigenschaften

Produktmerkmale

Kleberbeschichtung : Mit

Montagetechnik : PowerGel

Kabelmuffen & Kabelverbinder – Produkttyp : Motorverbindungssatz

Schließmethode : Rasten

Elektrische Kennwerte

Spannungsklasse (kV): ≤ 1

Sonstige Eigenschaften

Flexibilität : Halbflexibel

Montage und Anschlusstechnik

Mechanische Verstärkung : Geformte Kappenklemme

Abmessungen

Kompatibler Leitungs-Querschnittsbereich (mm²): 1,5 – 5

Kompatibler Kabelquerschnitt - Haupt (max.) (mm²): 5

Kompatibler Kabelquerschnitt - Haupt (min.) (mm²): 1,5

Verwendungsbedingungen

Umgebungsbeständigkeit : Feuchtigkeit, Selbstabdichtend

Flüssigkeitsbeständigkeitstyp : Ätznatron, Motoröl, Schwefelsäure, Transformatorenöl

Betriebstemperaturbereich (°C): -40 – 105

Betrieb/Anwendung

Wärmebeständigkeit : Geeignet für niedrige und hohe Temperaturen, flammhemmend

UV-beständig : Ja

Mechanische Beständigkeit : Abriebfest (2040 gm wt, 4000 Zyklen, 5 % max. Dickenverlust), Gegen mechanische Einwirkungen oder Schäden

Industriestandards

Kompatibilität mit zugelassenen Produkten : ANSI C119.1, UL

Produktverfügbarkeit

Produktverfügbarkeit : Amerika

Verpackungsmerkmale

Verpackungsmenge : 1

Verpackungsmethode : Tüte

Weitere

Produktverwendung : PowerGel-gefüllte Kappe für Motorleitungs- und Stub-Splice-Verbindungen

Installationsanleitung : Englisch

Produkt-Compliance
