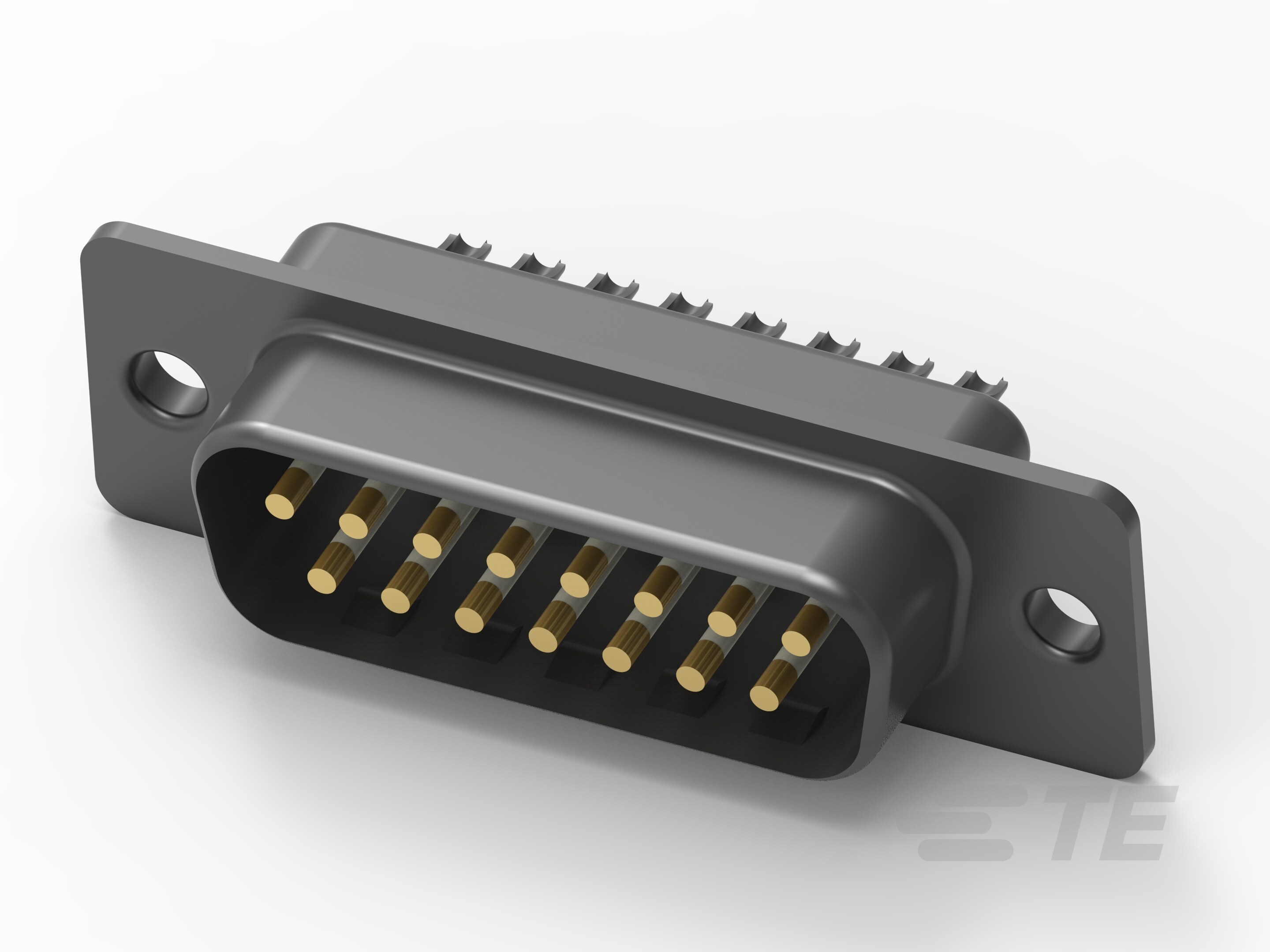

Name: V42254A1115C215=SUB D STIFTLEI
Brand: AMPLIMITE

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Abdichtbar : Nein
Erdungs-Funktionstyp : Erdungskerben
Außengehäusematerial – Konfiguration : Metallaußengehäuse vorn
Steckverbinder- und Gehäusetyp : Stecker
Steckverbindersystem : Kabel-an-Leiterplatte
Steckverbinder-Außengehäusegröße : 2
Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Positionen : 15

Sonstige Eigenschaften

Primäre Produktfarbe : Grau
Kabelausgangswinkel : 180°
Gehäuse-Beschichtungsmaterial : Zinn über Nickel

Kontaktmerkmale

Beschichtungsdicke des Steckbereichs (µm): .08
Kontakttyp : Stift
Kontaktgröße : Größe 20
PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn
Kontaktgrundmaterial : Messing
Beschichtungsmaterial des Kontaktsteckbereichs : Gold (Au)
Kontaktnennstrom (max.) (A): 3
Kontaktoptionen : Installed

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Löthülse

Montage und Anschlusstechnik

Steckverriegelungstyp : Montagebohrungen
Leiterplatten-Halterungstyp : Keine
Steckverriegelung : Mit
Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

Gehäusemerkmale

Außengehäusematerial : Stahl
Gehäusematerial : Thermoplast
Mitte-Mitte-Abstand (Pitch) : 2.79 mm [ .11 in ]

Verwendungsbedingungen

Betriebstemperaturbereich : '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Geschirmt : Ja
Stromkreis Anwendung : Signal

Industriestandards

UL-Brandschutzklasse : UL 94V-0

Verpackungsmerkmale

Verpackungsmethode : Tray

4-1393483-8

V42254A1115C215=SUB D STIFTLEI

4-1393483-8

V42254A1115C215=SUB D STIFTLEI

Anzahl der Positionen : 15

Steckverbinder- und Gehäusetyp : Stecker

Steckverbindersystem : Kabel-an-Leiterplatte

Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

Steckverbinder-Außengehäusegröße : 2

Dokumente

Produktzeichnungen

CAD-Dateien

Datenblätter/Katalogseiten

Produktänderungs-Mitteilung

Eigenschaften

Produktmerkmale

Abdichtbar : Nein

Erdungs-Funktionstyp : Erdungskerben

Außengehäusematerial – Konfiguration : Metallaußengehäuse vorn

Steckverbinder- und Gehäusetyp : Stecker

Steckverbindersystem : Kabel-an-Leiterplatte

Steckverbinder-Außengehäusegröße : 2

Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Positionen : 15

Sonstige Eigenschaften

Primäre Produktfarbe : Grau

Kabelausgangswinkel : 180°

Gehäuse-Beschichtungsmaterial : Zinn über Nickel

Kontaktmerkmale

Beschichtungsdicke des Steckbereichs (µm): .08

Kontakttyp : Stift

Kontaktgröße : Größe 20

PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn

Kontaktgrundmaterial : Messing

Beschichtungsmaterial des Kontaktsteckbereichs : Gold (Au)

Kontaktnennstrom (max.) (A): 3

Kontaktoptionen : Installed

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Löthülse

Montage und Anschlusstechnik

Steckverriegelungstyp : Montagebohrungen

Leiterplatten-Halterungstyp : Keine

Steckverriegelung : Mit

Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

Gehäusemerkmale

Außengehäusematerial : Stahl

Gehäusematerial : Thermoplast

Mitte-Mitte-Abstand (Pitch) : 2.79 mm [ .11 in ]

Verwendungsbedingungen

Betriebstemperaturbereich : '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Geschirmt : Ja

Stromkreis Anwendung : Signal

Industriestandards

UL-Brandschutzklasse : UL 94V-0

Verpackungsmerkmale

Verpackungsmethode : Tray

Produkt-Compliance
