3-1744319-9

Aktiv

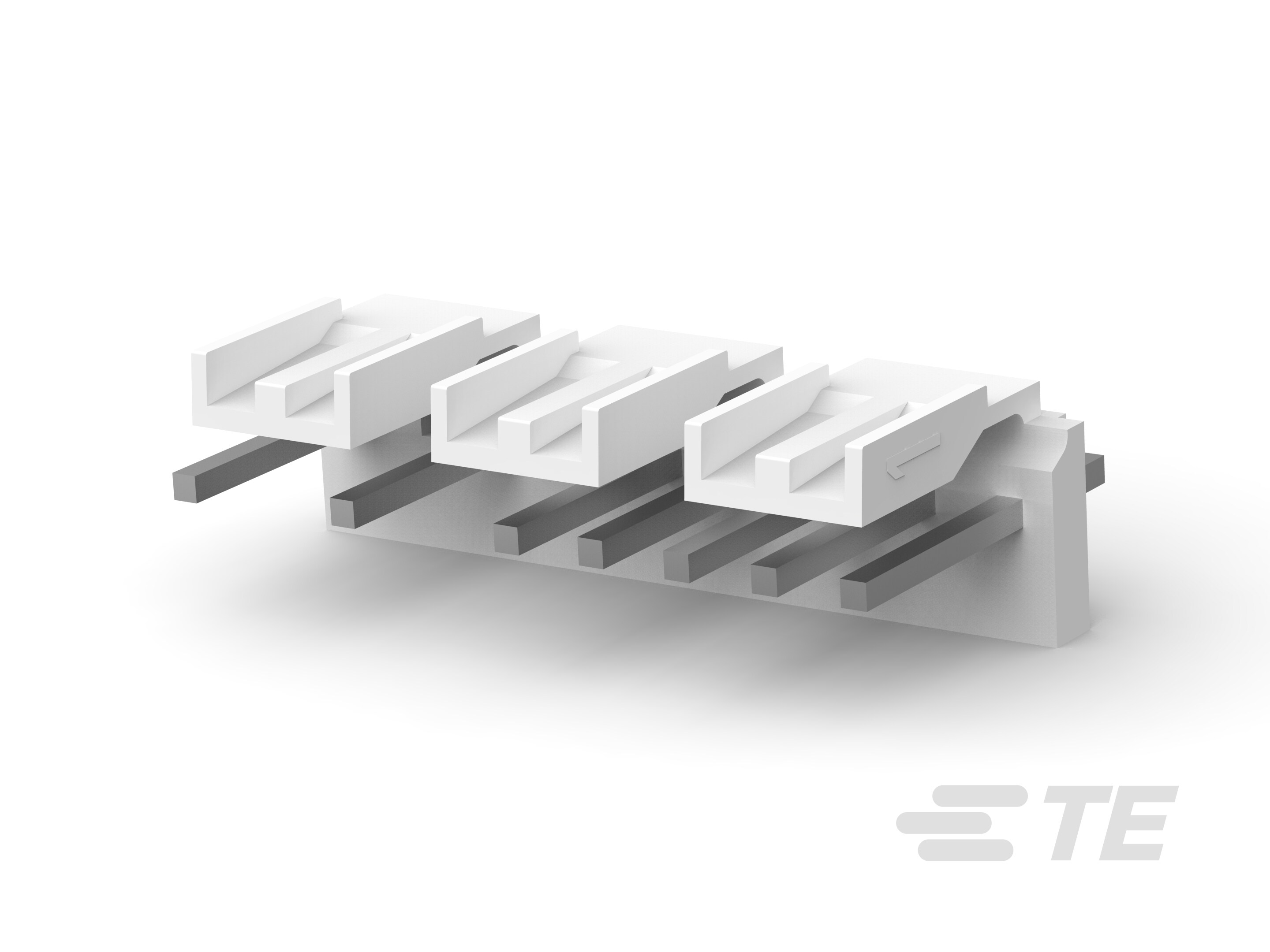

Header, Plug, Wire-to-Board, 9 Position, 3.96 mm [.156 in] Centerline, Printed Circuit Board, UL 94V-0, MTA 156, Rectangular Power Connectors

3-1744319-9

Aktiv

Header, Plug, Wire-to-Board, 9 Position, 3.96 mm [.156 in] Centerline, Printed Circuit Board, UL 94V-0, MTA 156, Rectangular Power Connectors

- MTA 156

Interne TE-Nummer 3-1744319-9
TE-interne Beschreibung: 09P MTA156 POL HDR ASSY LF OMIT 6&8

Rechteckiger Leistungssteckverbindertyp : Stiftleiste
Steckverbinder- und Gehäusetyp : Stecker
Steckverbindersystem : Draht-an-Leiterplatte
Anzahl der Positionen : 9
Mitte-Mitte-Abstand (Pitch) : 3.96 mm [ .156 in ]

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

MTA-156 HEADER ASSEMBLY, POLARIZED LOCK, STRAIGHT .O45 SQUARE POST, TIN PLATED W/RETENTION PEGS, OMITTED POSTS tif Englisch
MTA-156 HEADER ASSEMBLY, POLARIZED LOCK, STRAIGHT .O45 SQUARE POST, TIN PLATED W/RETENTION PEGS, OMITTED POSTS ENG_CD_1744319_A.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_3-1744319-9_A_c-3-1744319-9-a-3d.pdf 3D
Kundenmodell ENG_CVM_CVM_3-1744319-9_A_c-3-1744319-9-a.2d_dxf.zip Englisch
ENG_CVM_CVM_3-1744319-9_A_c-3-1744319-9-a.3d_igs.zip Englisch
ENG_CVM_CVM_3-1744319-9_A_c-3-1744319-9-a.3d_stp.zip Englisch

Produktspezifikationen

Anwendungsspezifikation ENG_SS_114-1020_L.pdf Englisch
Produktspezifikation ENG_SS_108-1051_J.pdf Englisch

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Stiftleistentyp : Teilweise ummantelt
Rechteckiger Leistungssteckverbindertyp : Stiftleiste
Steckverbinder- und Gehäusetyp : Stecker
Steckverbindersystem : Draht-an-Leiterplatte
Abdichtbar : Nein
Steckverbinder/Kontakt-Anschluss an : Leiterplatte

Konfigurationsmerkmale

Anzahl der Positionen : 9
Montageausrichtung : Vertikal
Anzahl der Leistungspole : 9
Anzahl der Reihen : 1

Elektrische Kennwerte

Betriebsspannung (VAC): 600

Kontaktmerkmale

Kontaktgrundmaterial : Kupferlegierung
Beschichtungsmaterial der Steckverbinderoberfläche : Matt
Beschichtungsmaterial des Kontaktsteckbereichs : Zinn
Kontakt-Layout : Verbindungsmuffe
PCB-Kontaktanschluss-Beschichtungsmaterialdicke : 3.81 µm [ 150 µin ]
Kontaktnennstrom (max.) (A): 7
Kontakthalterung im Gehäuse : Ohne
Kontakttyp : Stift
PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn
Beschichtungsdicke des Steckbereichs : 150 µm [ 3.81 µin ]
Kontaktpfostenlänge : 11.43 mm [ .449 in ]

Klemmenmerkmale

Anschlusspfosten und Auslauflänge : 3.17 mm [ .125 in ]
Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Montage und Anschlusstechnik

Steckverriegelungstyp : Polarisierte Verriegelung
Leiterplatten-Halterungstyp : Flachstecker
Leiterplattenhalterung : Mit
Panelmontagevorrichtung : Ohne
Leiterplattenmontage-Ausrichtung : Mit
Gegensteckführung : Ohne
Steckverriegelung : Mit
Zugentlastung : Ohne
Steckverbinderbefestigungs-Typ : Leiterplattenmontage
Leiterplattenmontage-Ausrichtung : Zapfen

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) : 3.96 mm [ .156 in ]
Gehäusefarbe : Naturbelassen
Gehäusematerial : Polyester – GF

Abmessungen

Produktlänge : 35.53 mm [ 1.39 in ]
Produktbreite : 10.8 mm [ .425 in ]
Leiterplattendicke (empfohlen) : .06 mm [ 1.57 in ]
Steckverbinderhöhe : 13.84 mm [ .545 in ]

Verwendungsbedingungen

Betriebstemperaturbereich : -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

Stromkreis Anwendung : Leistung

Industriestandards

UL-Brandschutzklasse : UL 94V-0
Bezugswert des Glühdrahts : Standardteil – ohne Glühdraht

Verpackungsmerkmale

Verpackungsmenge : 500
Verpackungsmethode : Tüte
