Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

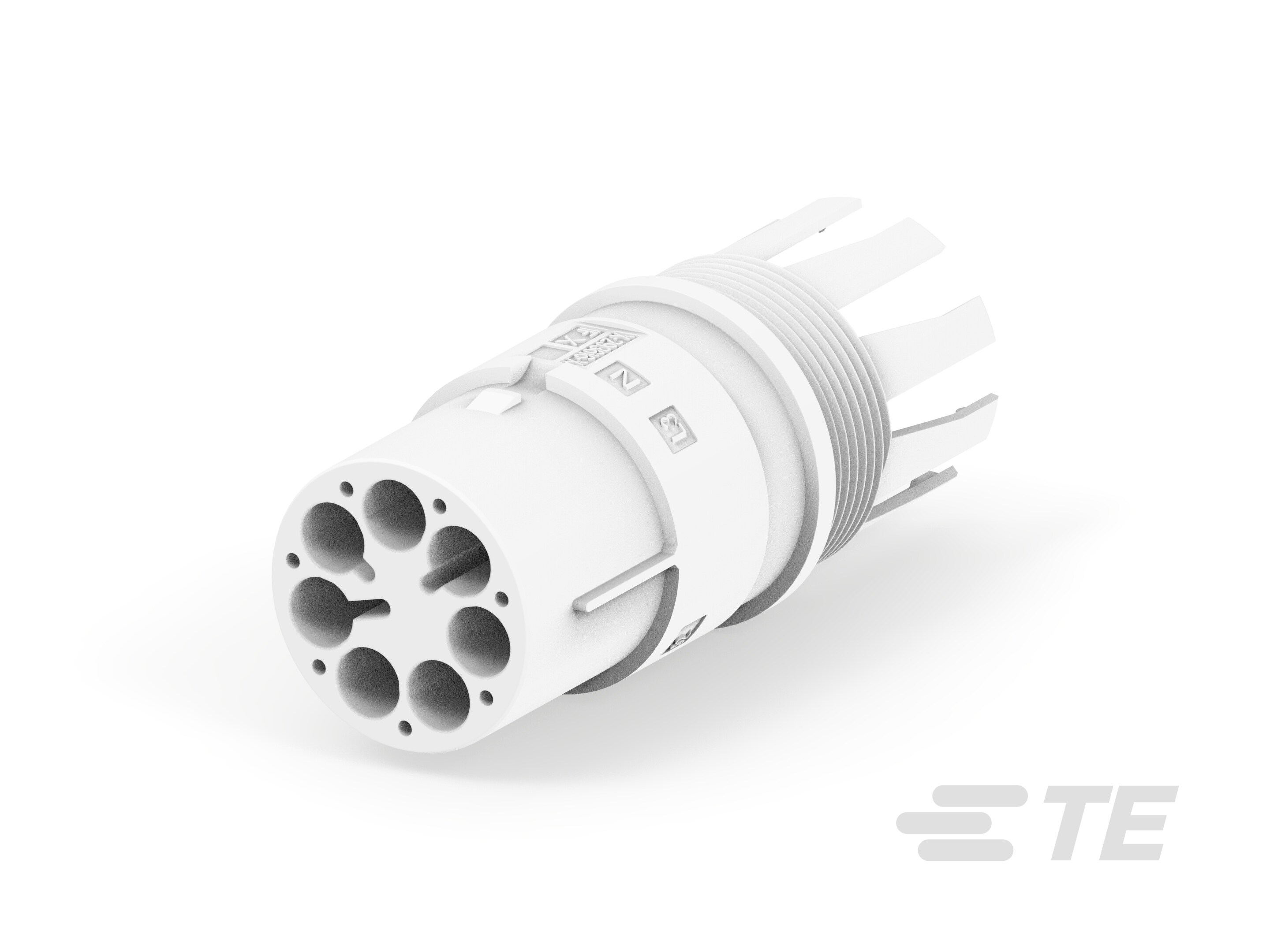

• Steckverbinder-Produkttyp : Gehäuse

• Steckverbindersystem : Draht-an-Draht

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Rundsteckverbindertyp : Stecker

• Außengehäusetyp : Kunststoff

• Vorverdrahtet : Nein

• Anzahl der Positionen : 5

• Anzahl der Leistungspole : 5

• Kontakte (vorbestückt) : No

• Kodierung : B

• Betriebsspannung (VAC): 400

• Außengehäuse-Grundmaterial : PA

• Rundsteckverbinder – Isoliermaterialtyp : PA

• Hermetisch abgedichtet : Nein

• Gewicht : 14 g [ .03 lb ]

• Kontaktnennstrom (max.) (A): 20

• Umkehrbar : Nein

• Rundsteckverbinder – Kontakttyp : Stift

• Anschlussmethode zu Draht und Kabel : Crimpverbindung

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Polarisierungscode : B

• Gegensteckführungstyp : Kodiert

• Steckverriegelung : Ohne

• Anordnung, kodiert : Taktung

• Drahtgröße (AWG): 18 – 14

• Drahtgröße (mm²): 1.5 – 2.5

• Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]

• Stromkreis Anwendung : Strom und Signale

• Geschirmt : Nein
