2-1415391-1

Aktiv

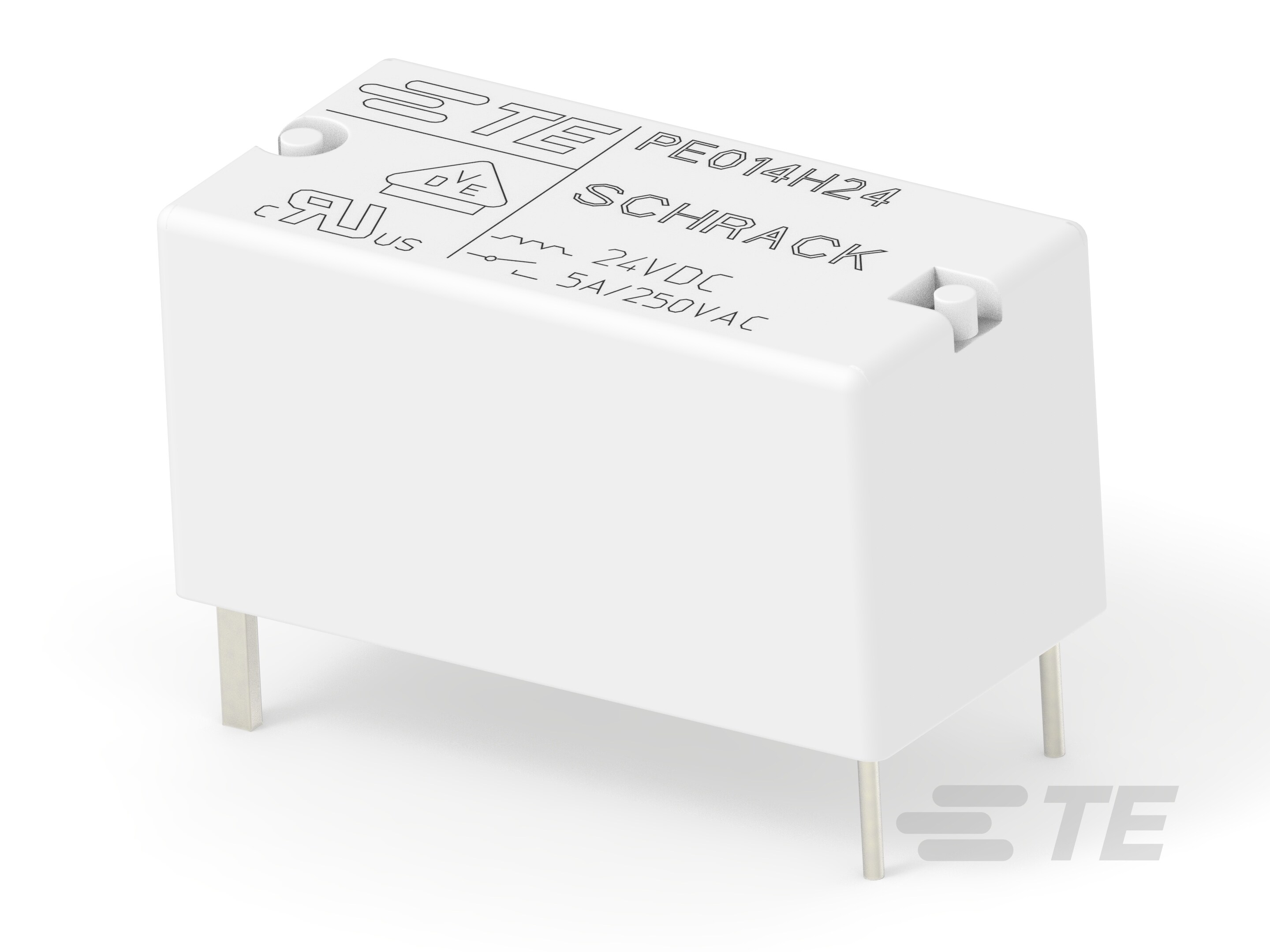

General Purpose Power Relay, Bistable, 1 Coil, Polarized, .209 W Coil, 2750 ohm Coil Resistance, SCHRACK Miniature PCB Relay PE bistable, Power Relays

2-1415391-1

Aktiv

General Purpose Power Relay, Bistable, 1 Coil, Polarized, .209 W Coil, 2750 ohm Coil Resistance, SCHRACK Miniature PCB Relay PE bistable, Power Relays

- SCHRACK
- SCHRACK bistabile Miniatur-PCB-Relais PE

Interne TE-Nummer 2-1415391-1
TE-interne Beschreibung: PE014H24
Alias Nummer PE014H24

Relaistyp : Universal-Leistungsrelais
Magnetspulensystem : Bistabil, 1 Spule, Polarisiert
Spulenleistung (W): .209
Spulenwiderstand (Ω): 2750
Spulenspannung (VDC): 24

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_2-1415391-1_E2.pdf 3D
Kundenmodell ENG_CVM_CVM_2-1415391-1_E2.3d_igs.zip Englisch
ENG_CVM_CVM_2-1415391-1_E2.3d_stp.zip Englisch
ENG_CVM_CVM_2-1415391-1_E2.2d_dxf.zip Englisch

Datenblätter/Katalogseiten

Miniature PCB Relay PE bistable ENG_DS_PE_bistable_A2.pdf Englisch

Produktspezifikationen

Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf Englisch

Freigabe Agentur

VDE-Zertifikat ENG_AAD_VDE_CERT_40011901_C1_7.pdf Englisch

CQC_CERT_20002248691_C1 ENG_AAD_CQC_CERT_20002248691_C1_3.pdf Englisch

UL ENG_AAD_UL_CERT_E214025_19980122_C1_5.pdf Englisch

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Produktmerkmale

Relaistyp : Universal-Leistungsrelais

Konfigurationsmerkmale

Kontaktanordnung : 1 Form C, SPDT, 1 C/O
Kontaktanzahl der Pole : 1

Elektrische Kennwerte

Ausschaltstrom (A): 5
Spulenleistung (W): .209
Spulenwiderstand (Ω): 2750
Spulenspannung (VDC): 24
Kontaktnennstrom (A): 5
Kontaktschaltspannung (max.) (VAC): 400
Kontaktnennspannung (VAC): 250
Isolationswiderstand (MΩ): 10000000
Isolation im Neuzustand zwischen Kontakten und Spule (Vrms): 4000
Kontaktbegrenzungs-Dauerstrom (A): 5
Kontaktbegrenzungs-Kurzzeitstrom (A): 5
Einschaltstrom (A): 5
Isolation im Neuzustand zwischen offenen Kontakten (Vrms): 1000

Sonstige Eigenschaften

Produktgewicht : 5 g [ .1764 oz ]

Kontaktmerkmale

Kontaktmaterial : AgNi90/10

Klemmenmerkmale

Relais-Anschlussart : PCB Termination
Kontaktkonfiguration : Lötstifte

Montage und Anschlusstechnik

Produkt-Montagetyp : Leiterplatte

Abmessungen

Produkthöhe : 10 mm [ .393 in ]
Produktlänge : 20 mm [ .787 in ]
Produktbreite : 10 mm [ .393 in ]
Isolationskriechstrecke zwischen Kontakt & Spule : 4 mm [ .157 in ]
Isolationsabstand zwischen Kontakt & Spule : 3.2 mm [ .126 in ]

Verwendungsbedingungen

Umgebungstemperatur (max.) : 85 °C [ 185 °F ]
Umgebungsschutzkategorie : RTII

Betrieb/Anwendung

Magnetspulensystem : Bistabil, 1 Spule, Polarisiert
Lötverfahren : Wellenlötzinn

Verpackungsmerkmale

Verpackungsmethode : Carton, Tube

Weitere

Kontaktstrom (A): 16
Breite (mechanisch) (mm): 8 – 10
Spulen-Leistungsklasse (W): .2 – .3
Höhe von - bis (mechanisch) (mm): 9 – 10
Umgebungstemperaturklasse (°C): 70 – 85
Länge (mechanisch) (mm): 16 – 20
