Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

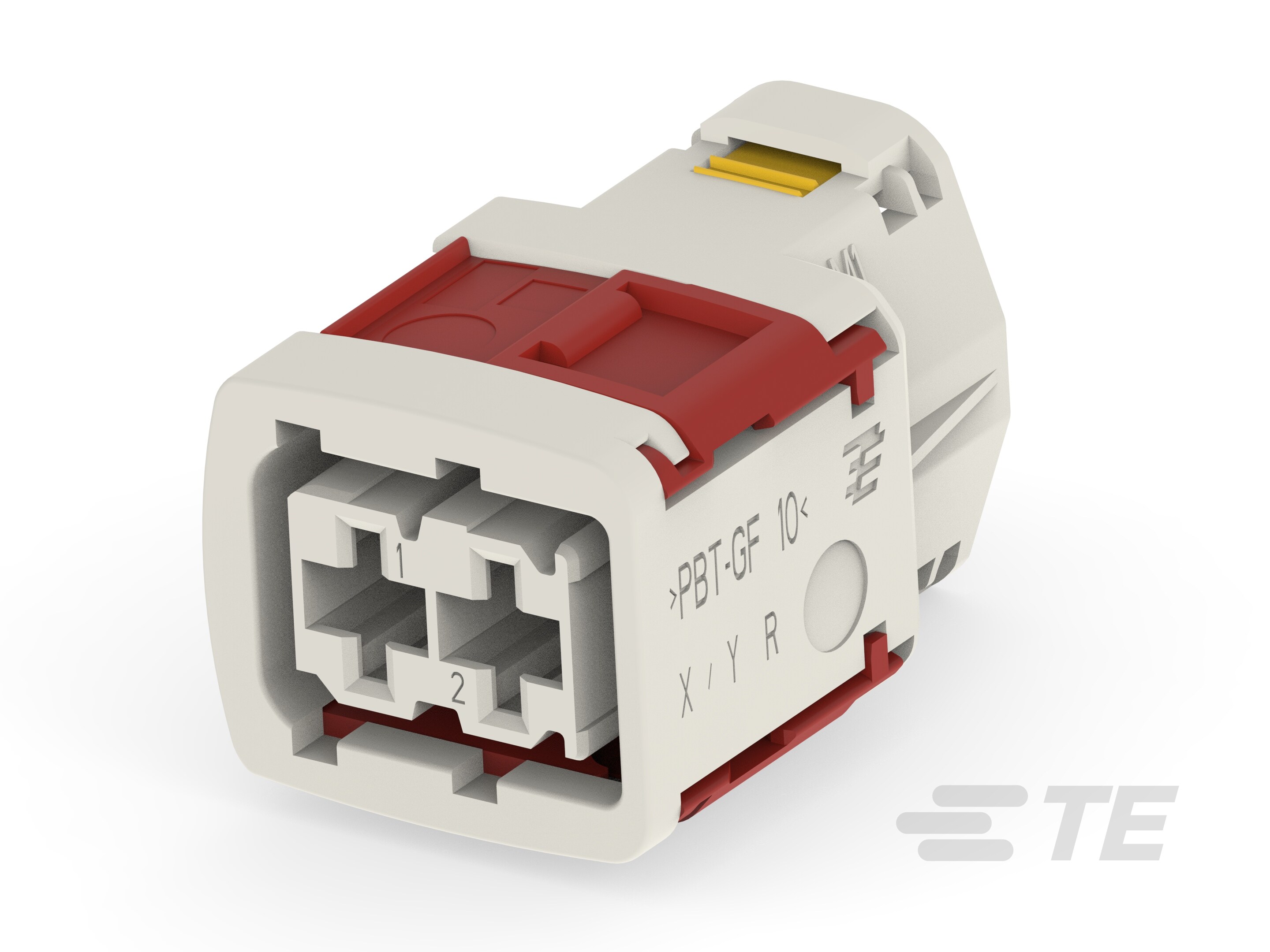

• Steckverbinderform : Rechteckig

• Steckverbindersystem : Draht-an-Draht

• Steckverbinder- und Gehäusetyp : Buchsengehäuse

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Primäre Verriegelungsfunktion : Am Anschluss

• Gemischte und Hybrid-Steckverbinder : Nein

• Anzahl der Positionen : 2

• Anzahl der Reihen : 1

• Betriebsspannung (VDC): 16

• Nominalspannungs-Architektur (V): 16

• Kabelausgangswinkel : 180°

• Primäre Produktfarbe : Weiß

• Steckverbinder und Kodierungscode : Neutral

• Kontakttyp : Buchse

• Kontaktgröße : 8mm

• Steckzungenbreite : 8 mm [ .314 in ]

• Gegensteckführung : Mit

• Gegensteckführungstyp : Kodiert

• Zugentlastung : Ohne

• Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

• Kontaktpositionssicherung (TPA) : Ja

• Gehäusematerial : PBT GF

• Mitte-Mitte-Abstand (Pitch) : 8.4 mm [ .331 in ]

• Produktlänge : 28 mm [ 1.102 in ]

• Produktbreite : 43.6 mm [ 1.717 in ]

• Steckverbinderhöhe : 27.4 mm [ 1.079 in ]

• Betriebstemperatur (max) : 85 °C [ 185 °F ]

• Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]

• Stromkreis Anwendung : Leistung

• Verpackungsmethode : Box und Karton

• Verpackungsmenge : 684
