Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

• Integrierter Rasthaken : Ohne

• USB-Adaptertyp : B

• USB Version : 2.0

• Steckverbinder- und Gehäusetyp : Buchse

• Steckverbindersystem : Kabel-an-Leiterplatte

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

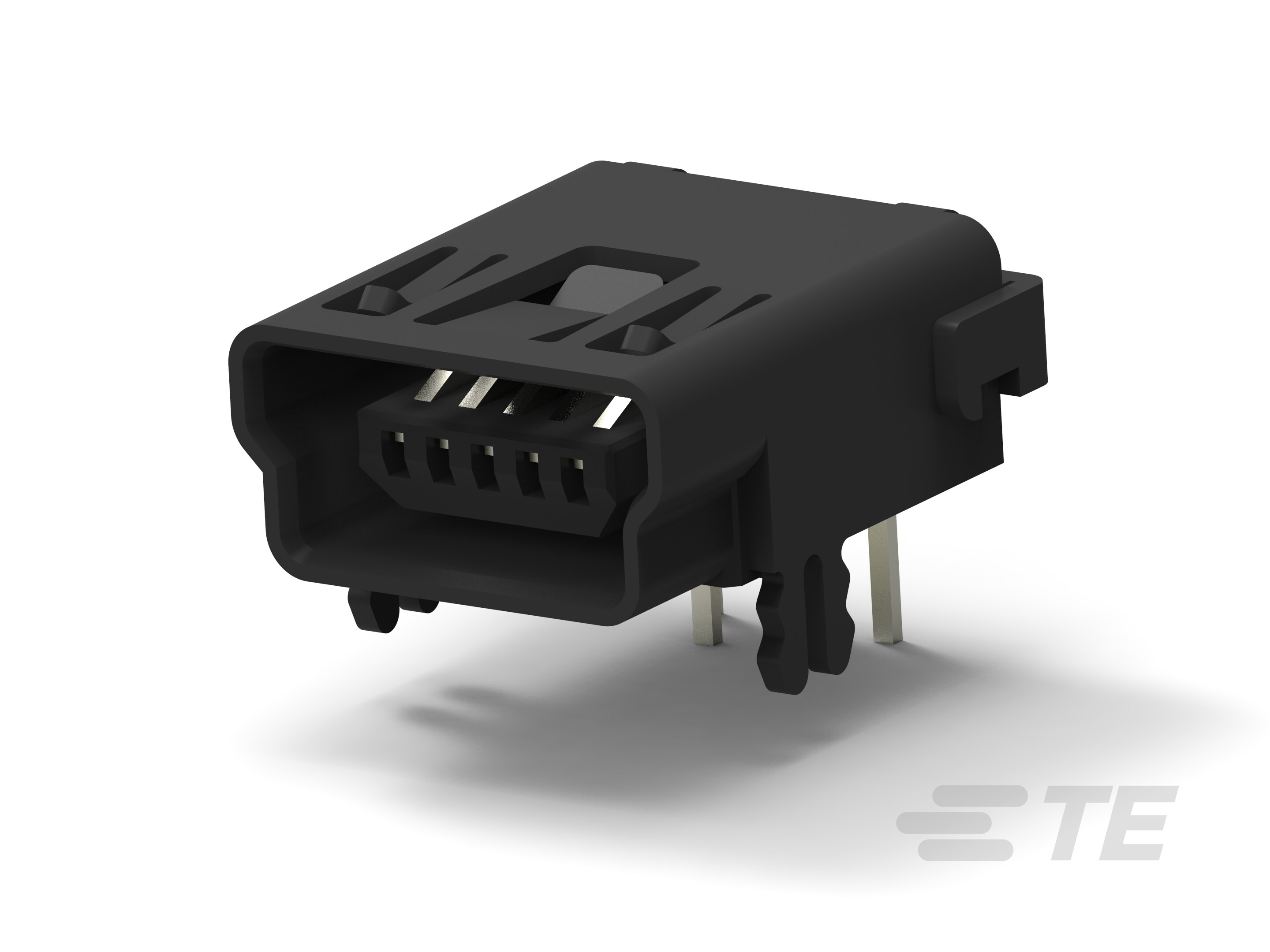

• USB-Steckverbindertyp : Mini USB 2.0 Typ-B

• Anzahl der Ports : 1

• Anzahl der Positionen : 5

• Ausgleich (mm): 0

• Gehäuse-Beschichtungsmaterial : Zinn über Nickel

• Außengehäuse-Beschichtungsoberfläche : Matt

• Steckverbinder-Profil : Mini

• Beschichtungsmaterial des Kontaktsteckbereichs : Blattvergoldet über Palladium-Nickel

• Beschichtungsdicke des Steckbereichs : .76 µm [ 29.92 µin ]

• Kontaktnennstrom (max.) (A): 1

• Anschlusspfosten und Auslauflänge : 2.85 mm [ .113 in ]

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Verriegelung : Mit

• Leiterplattenmontageposition : Oben

• PCB-Steckverbinder-Platzierung : Fluchtrecht

• Leiterplatten-Halterungstyp : Gerades Bein

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Gehäusefarbe : Schwarz

• Gehäusematerial : PA 9T

• Gehäuseausrichtung : Rechter Winkel

• Mitte-Mitte-Abstand (Pitch) : .8 mm [ .031 in ]

• Leiterplattendicke (empfohlen) : 1.6 mm [ .063 in ]

• Löttemperatur (max.) : 265 °C [ 509 °F ]

• Steckzyklen (max.) : 5000

• Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]

• Halogenfrei : Nein

• Stromkreis Anwendung : Strom und Signale

• UL-Brandschutzklasse : UL 94V-0

• Feuchtigkeits-Empfindlichkeitsgrad : 1

• Industriestandard : USB 2.0
