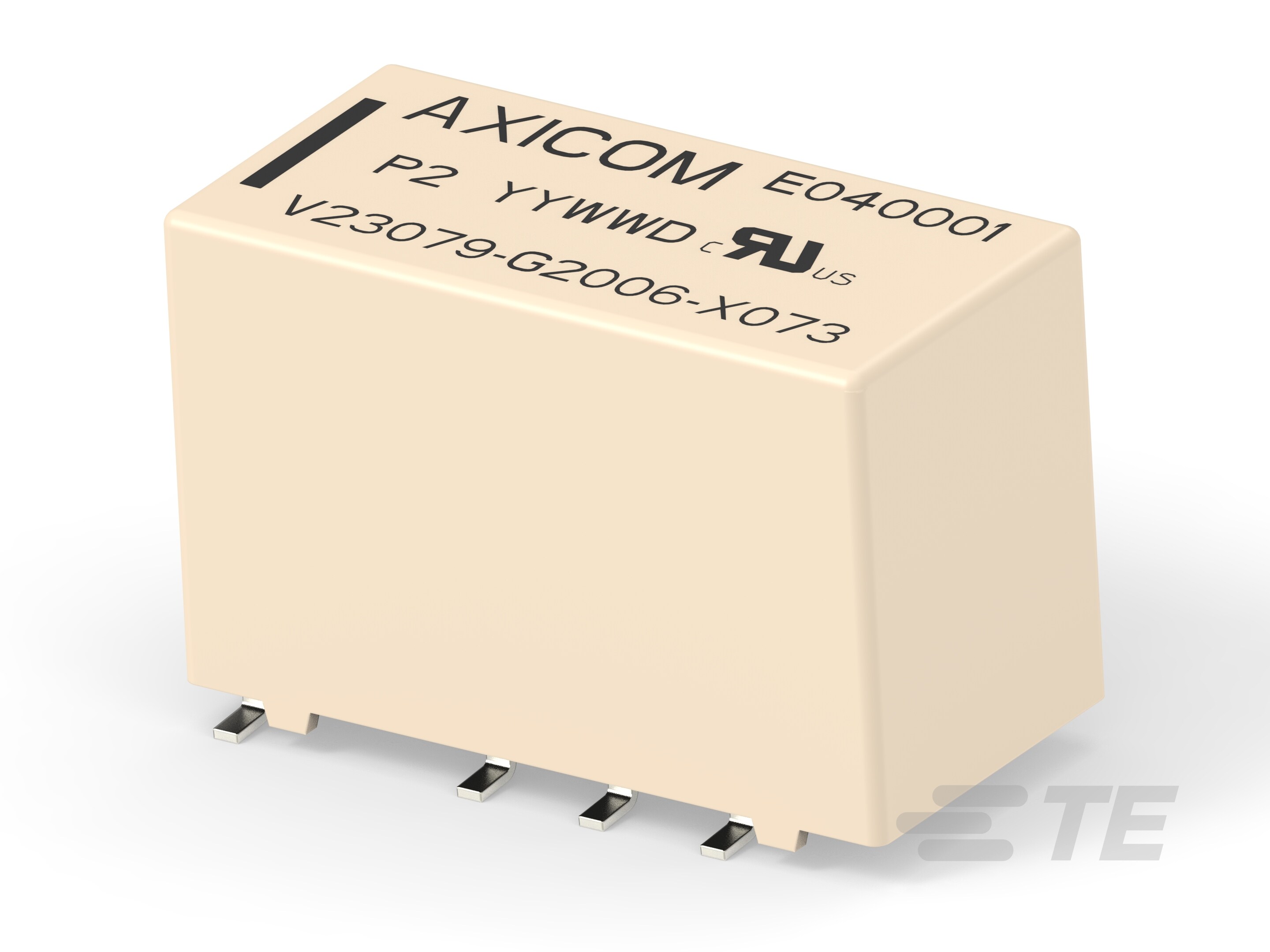

• Produkttyp : Relais

• Relaisausführung : P2-Relais V23079

• Relaistyp : P2-Relais V23079

• Spulenklassifizierung : Umspritzte Spule

• Kontaktumschaltlast (min.) : 10mA @ .2V

• Kontaktausschaltstrom (A): 2

• Kontaktnennspannung (VAC): 250

• Kontaktnennspannung (VDC): 220

• Signalrelais – Spulennennleistung (DC) (mW): 200

• Signalrelais – Spulennennspannung (VAC): 9

• Signalrelais – Kontaktschaltspannung (max.) (VAC): 250

• Signalrelais – Kontaktschaltspannung (max.) (VDC): 220

• Signalrelais – Spulenmagnetsystem : Monostabil, DC-polarisiert

• Spulentyp : Monostabil

• Isolationskriechstrom zwischen Kontakt und Spule : 2.5 mm [ .098 in ]

• Kontaktgrenzdauerstrom (A): 2

• Spulenwiderstand (Ω): 405

• Kontakteinschaltstrom (A): 2

• Anfangsisolierwiderstand (MΩ): 1000

• Stromverbrauch (mW): 140

• Ursprüngliche dielektrische Isolation zwischen benachbarten Kontakten (Vrms): 1000

• Spannungs-Stehwellenverhältnis (HF-Parameter) : 1.04 @ 100MHz, 1.4dB @ 900MHz

• Ursprüngliche dielektrische Isolation zwischen Spule/Kontaktklasse : 1000 V – 1500 VA

• Isolationskriechstromklasse (mm): 1.5 – 3

• Ursprüngliche dielektrische Isolation zwischen Kontakten und Spule (Vrms): 1500

• Kontaktgrenzkurzzeitstrom (A): 2

• Ursprüngliche dielektrische Isolation zwischen offenen Kontakten (Vrms): 1500

• Antriebssystem : DC

• Spulennennleistungs-Klasse : 150 – 200 mW

• Isolation (HF-Parameter) : -20.7dB @ 900MHz, -39dB @ 100MHz

• Einfügedämpfung (HF-Parameter) : -.02dB @ 100MHz, -.27dB @ 900MHz

• Gewicht : 2.8 g [ .0988 oz ]

• Signalrelais – Kontaktnennstrom (A): 2

• Signalrelais – Kontaktanordnung : 2 Form C (CO)

• Kontaktmaterial : AgNi

• Kontaktnummern der Pole : 2

• Kontaktsonderfunktionen : Doppel-/Zwillingskontakte

• Kontaktstromklasse : 0 – 2 A

• Kontaktbeschichtungsmaterial : Gold

• Verbindungstyp : Oberflächenmontage

• Signalrelais – Befestigungstyp : Leiterplatte, Leiterplatte

• Isolationsabstandsklasse (mm): 0 – 2.5

• Länge : 14.6 mm [ .575 in ]

• Höhenklasse (mechanisch) : 9 – 10 mm

• Isolationsspiel zwischen Kontakt und Spule : 1.3 mm [ .051 in ]

• Längenklasse (mechanisch) : 14 – 16 mm

• Höhe : 9.9 mm [ .39 in ]

• Breite : 7.2 mm [ .283 in ]

• Breitenklasse (mechanisch) : 6 – 8 mm

• Betriebstemperaturbereich (°C): -40 – 85

• Umgebungstemperaturklasse : 70 – 85°C

• Umgebungstemperatur (max.) : 85 °C [ 85 °F ]

• Leistungstyp : Hoch dielektrisch
